• 提供2个主控处理单元和2个电源模块，支持热插拔和冗余备份
• 支持3块全万兆GPON OLT业务板（TL-NOLT800-LPU16-26T）
• 满配业务板可最大接入48个GPON OLT模块
• 支持TP-LINK商用云平台管理

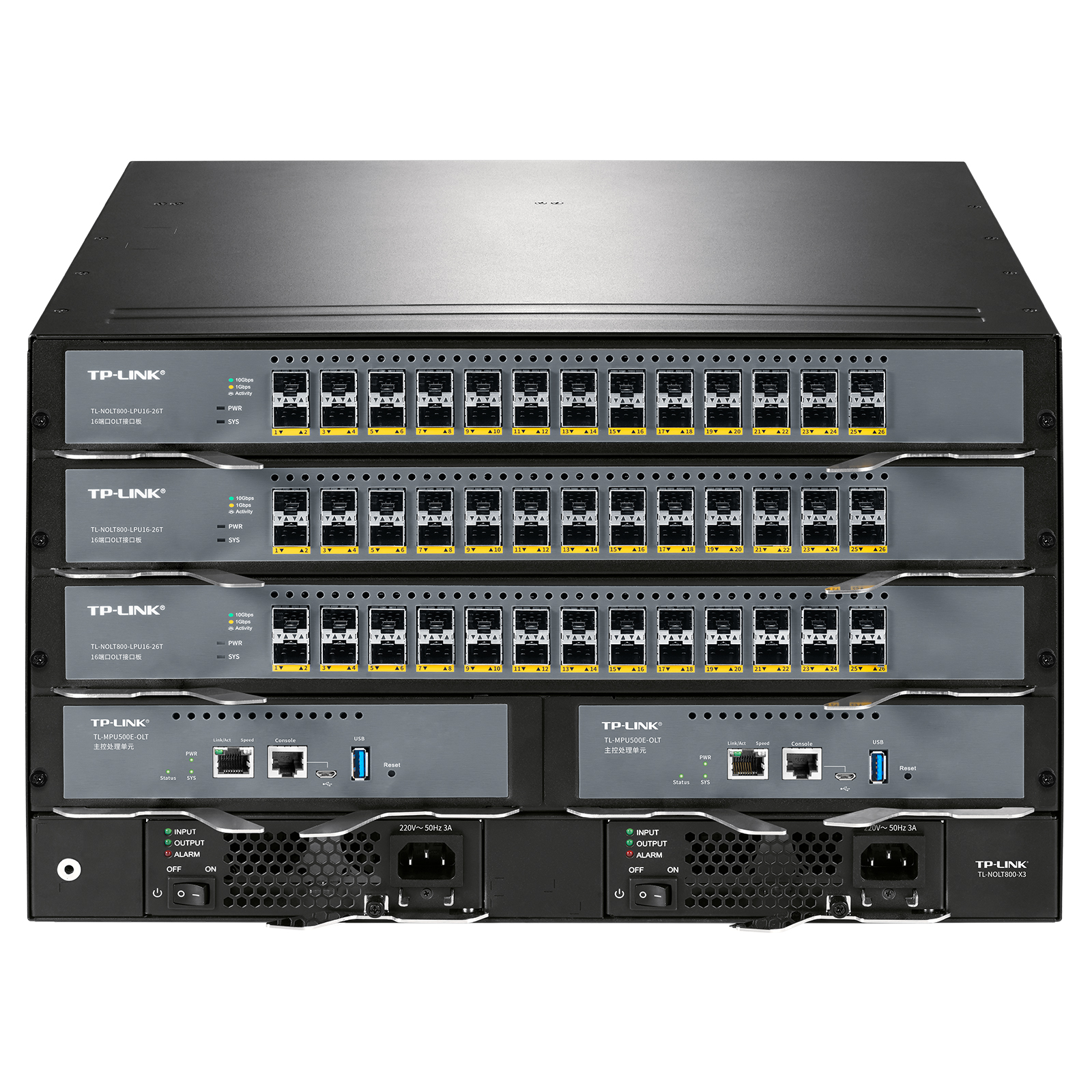

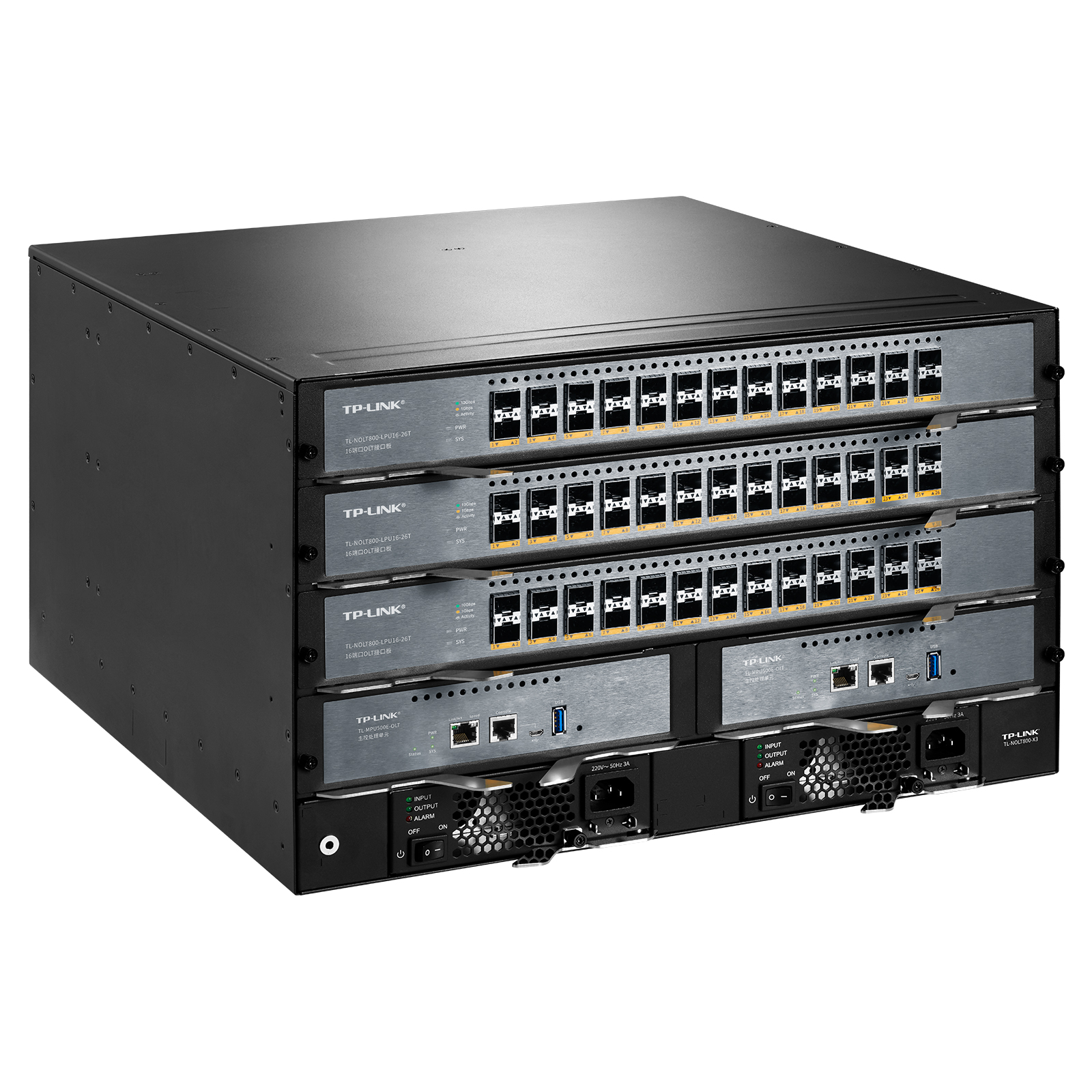

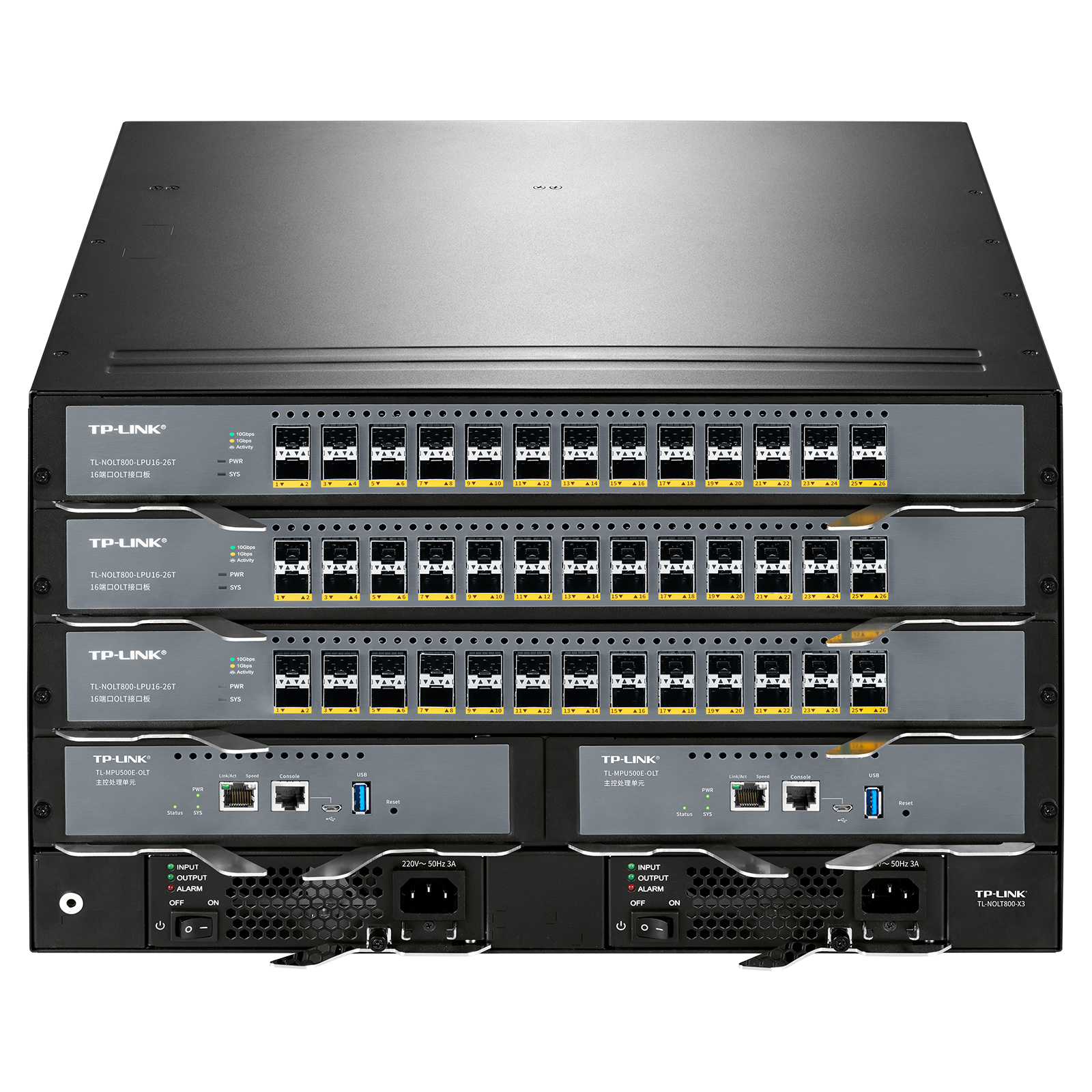

• *左侧图片为插满业务板状态，实际出货需单独购买业务板

无源光纤接入
局端设备(OLT)

TL-NOLT800-X3

支持POL网络架构
构建高品质全光网络

极简二层架构，敏迭代、易运维

POL全光网络解决方案，从传输介质到系统架构全面升级，具备光纤链路传输的远距离大带宽优势，
通过一张光纤网络实现多业务融合承载，通过P2MP二层架构让网络易扩展易维护，
为用户场景提供升级迭代更灵活、网络建设更经济、运维方式更高效的网络解决方案。

冗余热备高可靠，业务稳定无中断

通过智能堆叠技术协同工作，实现负载分担和互相备份。当主用业务
板出现故障时，数据和业务可迅速切换至备用业务板。

支持主备备份和热插拔。当主用主控板出现故障时，备用主控板可迅
速接管业务。

支持冗余备份和热插拔。任意插拔其中一个电源，系统供电不中断。

三个业务模块灵活扩展
最大支持6144个ONU终端接入

双网融合，灵活组网

ONU即插即用
快速部署，简化开局

开局仅需配置管理设备，由OLT统一下发配置，ONU即插即用，无需现场调测。
相较传统以太网络配置核心、汇聚、接入设备等繁琐流程，大幅提升部署效率，简化开局。

强大的业务处理能力，应用广泛

支持BGP/OSPF/RIP动态路由协议、静态路由协议，解决复杂网络
划分子网后路由选路问题，主机路由条目高达16K。

支持DHCP服务器、DHCP中继，为网络中的主机分配IP地址。

支持代理ARP，让处在同一网段不同物理网络中的主机可以正常通信。

完善的IGMP V1/V2/V3组播协议，支持MLD Snooping、IGMP Snooping，
满足多终端高清视频监控和视频会议接入需求。

支持IEEE 802.1Q VLAN、MAC VLAN、协议VLAN、Private VLAN，
用户可以根据不同需求灵活划分VLAN，VLAN条目高达4K。

支持VLAN VPN，满足企业VPN接入需求。

支持QoS，多级精准调度数据流，满足不同业务的服务质量要求，
为视频会议、监控等关键业务提供高质量承载保障。

支持ACL，提供灵活的安全访问控制策略。

支持IPv6，满足IPv4到IPv6平滑升级和IPv4/IPv6混合组网需求。

完善的安全防护机制，防范攻击

支持IP地址、MAC地址、VLAN
和端口四元绑定，对数据包
进行过滤

支持ARP防护，针对局域网中
常见的网关欺骗和中间人攻击
等ARP欺骗、ARP泛洪攻击
等进行防护

支持IP源防护，防止包括
MAC欺骗、IP欺骗、
MAC/IP欺骗在内的非法
地址仿冒

支持DoS防护，支持防护
Land Attack、Scan SYNFIN、
Xmascan、Ping Flooding
等攻击

支持DHCP Snooping，有效
杜绝私设DHCP服务器，
保证DHCP服务器的合法性

支持802.1X认证，为局域网
计算机提供认证功能，并根据
认证结果对受控端口的授权
状态进行控制

支持端口安全，当端口学习
MAC地址数达到最大数目时
停止学习，防范MAC地址攻击
和控制端口网络流量。

支持TUMS管理，全网高效运维

支持TP-LINK TUMS图门系统管理，实现多系统融合联动，一个平台全管理。
在设备层面，支持对光纤网络的全网设备进行集中运维管理，亦可实现对单一设备进行精细化管理。
在业务层面，支持多系统融合管理，对整网无线、语音、VLAN等业务进行统一配置和管理。

POL全光校园解决方案示例

TP-LINK POL全光校园解决方案，通过一张光纤网络满足智慧教室、
远程教育等大带宽低时延的教学网络需求，实现校园内无线网络的全面覆盖，
保障校园视频安防系统的实时数据回传，承载教学楼、行政办公、宿舍等区域的多类型业务，
助力校园打造超高带宽、弹性扩容、灵活演进的智慧光网。

POL全光酒店解决方案示例

TP-LINK POL全光酒店解决方案，“一房一光纤多业务”，通过一根光纤承载宽带、电话、IPTV、Wi-Fi、
客房智能控制、智能安防等复杂的业务需求，一个ONU满足所有设备接入，简化组网，降低运营成本。
“全酒店一个Wi-Fi全覆盖”，实现全酒店区域的无线网络覆盖，支持快速无缝漫游，
让客户随时随地接入网络，提升酒店居住体验。
助力酒店打造易部署易运维、多业务全覆盖、高品质体验佳的智慧光网。
