-40℃~75℃宽温工作

ERPS环网协议

IEC/EN 61000-4工业级防护设计

19.2-57VDC双冗余电源输入

精选工业级器件

钢壳机身

标准DIN导轨安装

整机最大PoE输出功率300W

-40℃～75℃宽温工作，
无惧极端温度

IEC/EN 61000-4
高标准工业级防护设计，
适应各种恶劣环境

高标准电磁抗干扰防护设计，适应电力、工业
厂房等各种恶劣电磁环境。
化学镍金PCB板，大大提升设备防腐蚀性能。

支持双路电源同时接入，电源冗余供电，保证设备不间断工作。
支持24/48VDC(19.2-57VDC)电压输入，适配各种工业电源。
提供三种电源防护保护，大大提高交换机供电的可靠性。

24/48VDC双冗余电源输入，多重保护，
长时间工作更稳定

支持正负极反接保
护，反接电源设备不
工作，恢复正常极性
后设备即可恢复正
常，防止误操作损坏
设备。

当设备发生短路时
可快速切断电源，
避免产生其它意外
事故。

可通过4KV共模、
2KV差模浪涌冲击
测试，大大提升电
源抗雷击性能。*

反接保护

短路保护

浪涌保护

精选工业级器件，
配合高标准系统设计及生产控制，
大大降低设备故障

PCB板采用化学镍金板，具有高抗腐蚀、抗氧化性能，电气性能更优异。
精选高规格长寿命日系电容，大幅度提升产品的使用寿命。
高冗余系统电路设计，避免外界环境突变影响设备正常工作。
采用TP-LINK严苛的工业级产测工艺，有效释放元器件电气应力，大幅提升设备可靠性。

钢壳机身，坚固耐用，高效散热

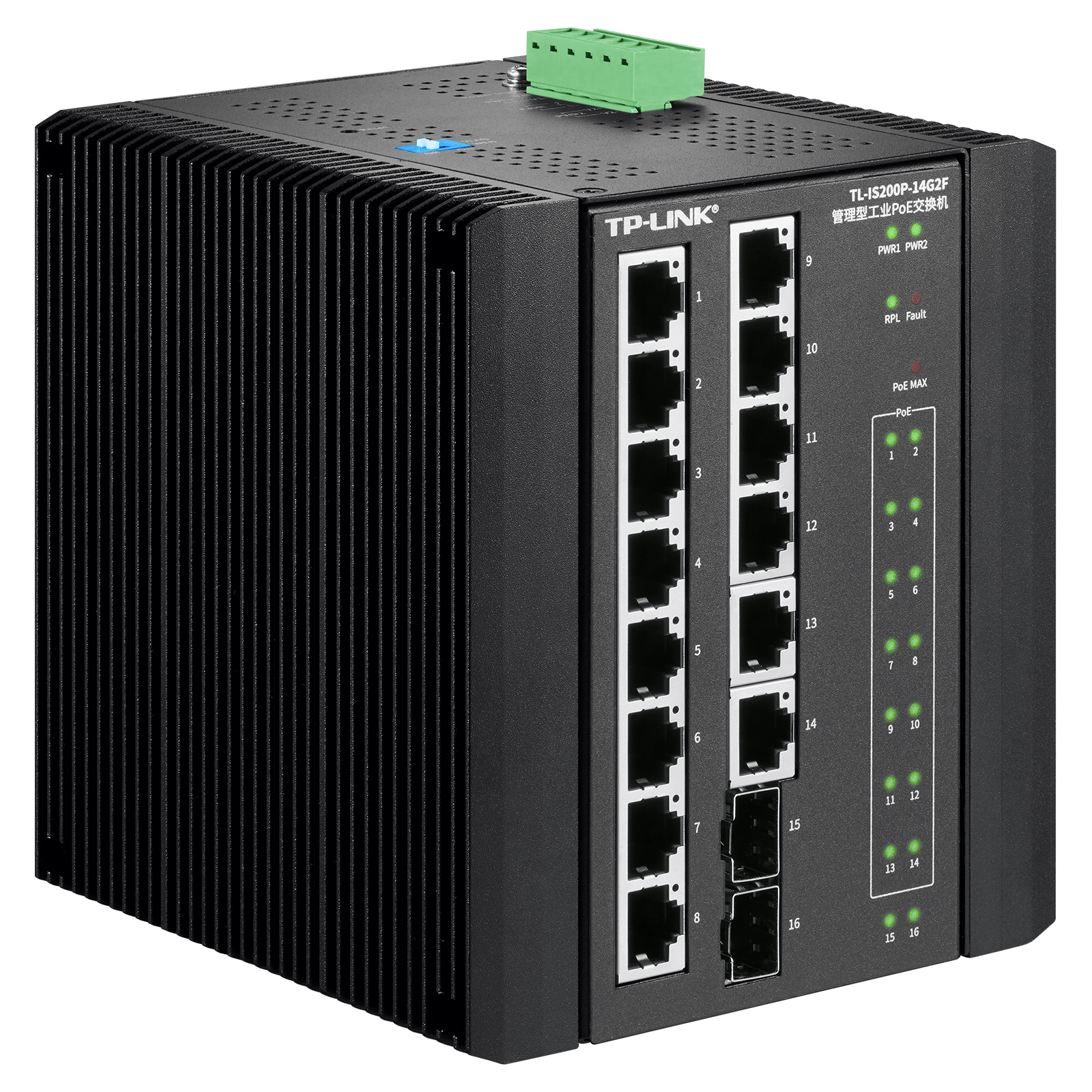

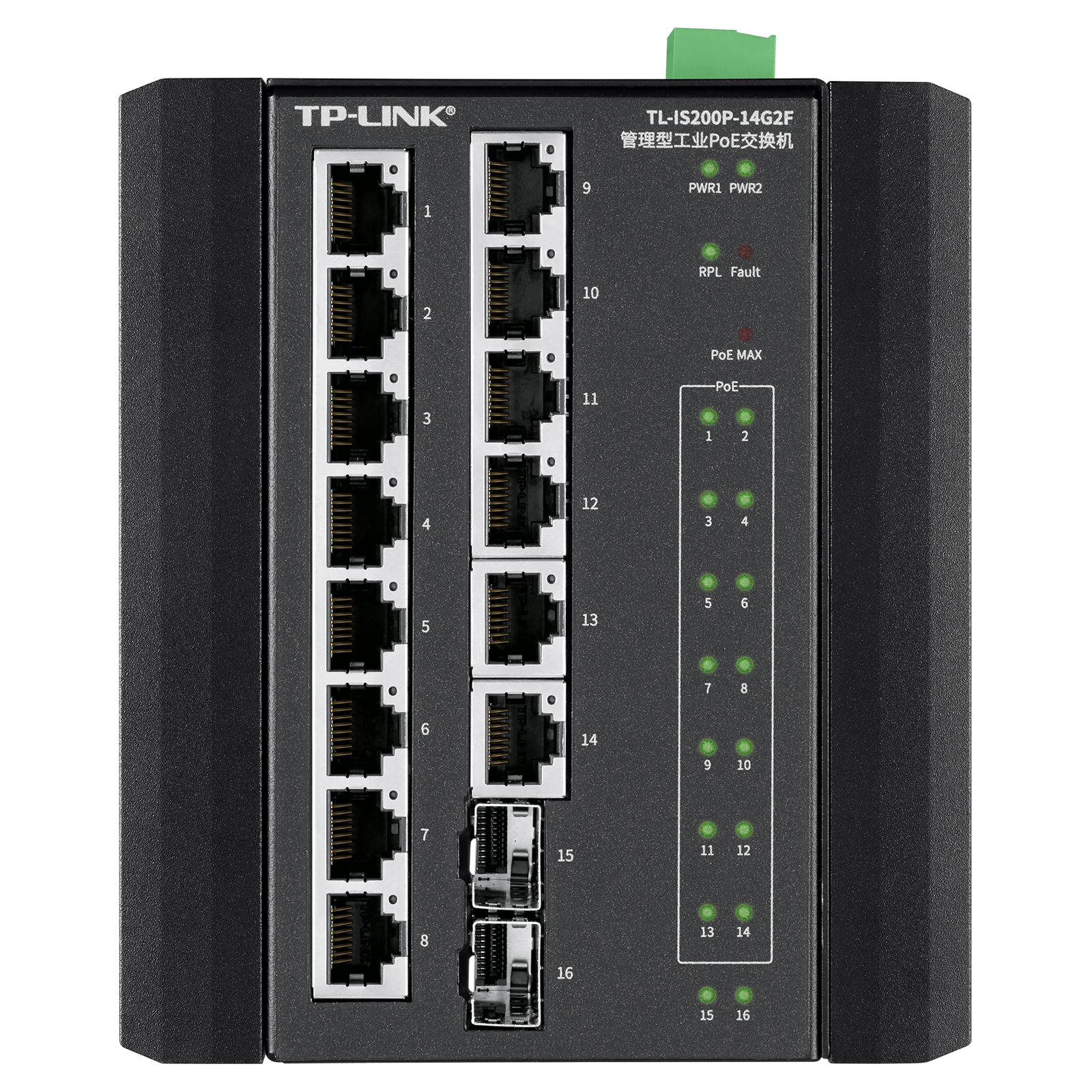

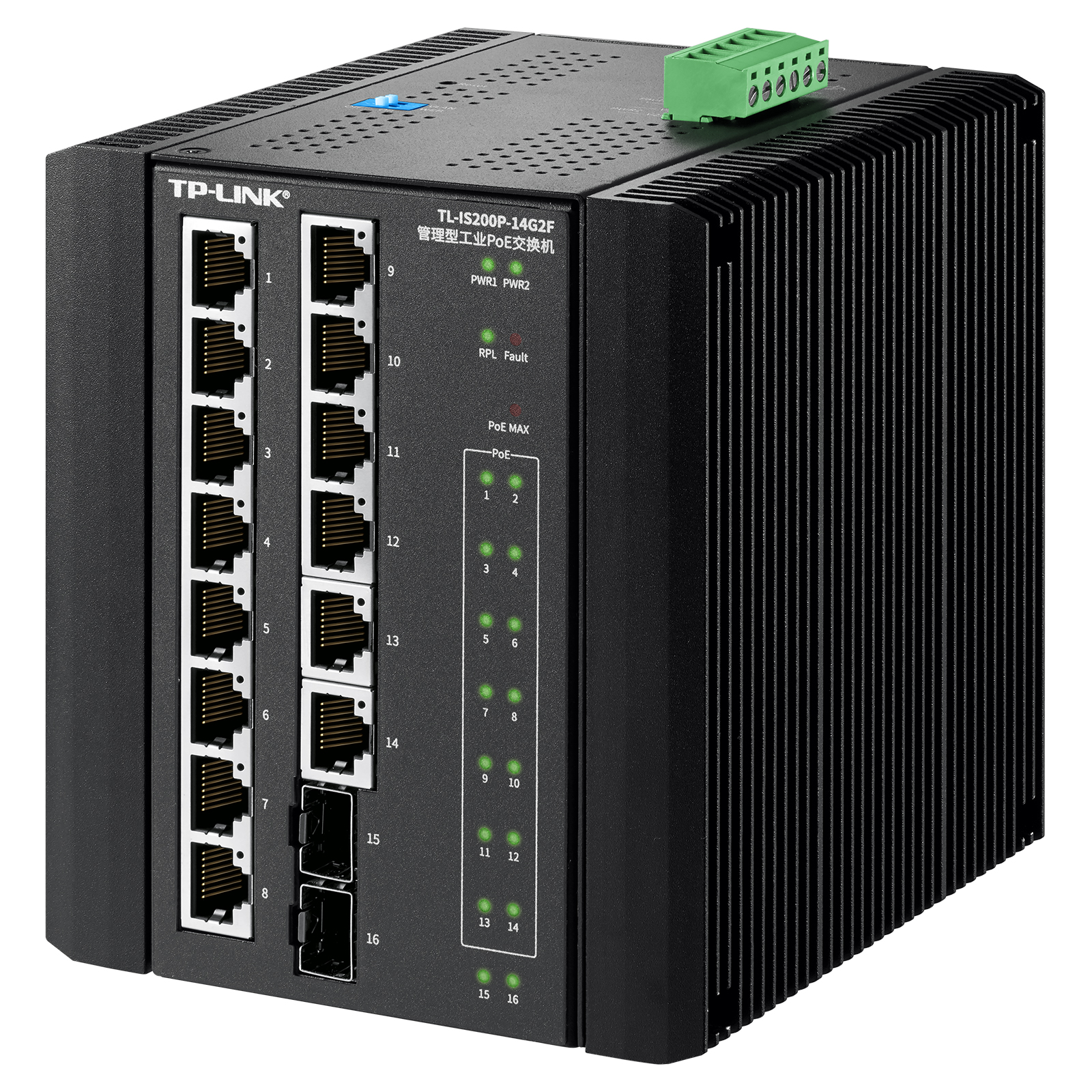

TL-IS200P-14G2F采用钢壳结构，坚固耐用，
强度高。钢壳设计自然散热，无需风扇也可保
障产品稳定运行，无噪声更安静，适应各种严
苛工业环境。

严守IEEE 802.3 af/at标准，
整机PoE输出功率最大可达300W

严守IEEE 802.3af/at标准，单端口供电可达30W，整
机PoE输出功率可达300W(@48VDC，55℃)，
240W(@48VDC，65℃)，120W(@24VDC)充分保障
每一个端口的供电需求。拥有符合PSE标准的过流、
过压、浪涌、短路等防护机制，每个端口都拥有自己
的独立电路，配合独立保险丝，即使单路故障，也不
影响其他端口的正常工作。

DIN导轨和壁挂安装，简便灵活

TL-IS200P-14G2F可以方便地进行DIN导轨安装以及壁挂安装，可根据需求灵活选
用安装方式，让工业级以太网交换机的使用变得简单可靠。

将DIN导轨的顶部插
入刚性金属弹簧下方
的槽口中

金属弹簧

DIN轨道

卡扣拉环

将DIN导轨座单元迅速
按入如图所示位置

DIN导轨安装

挂壁安装

安装壁挂板到
交换机上

通过螺钉将
交换机竖着
固定到墙体
上

螺钉

壁挂

壁挂

螺钉

TP-LINK已有数以亿计以上的各种以太
网交换机设备运行在全球各地，服务各
行各业，保证TP-LINK以太网交换机能
兼容各类的网络设备与生产设备。

设备兼容性好

端口中断报警，
实时监控端口工作状态

TL-IS200P-14G2F提供端口报警功能，实时
监控端口工作状态。一旦端口断开连接，
接线端子的报警输出端就会输出一路报警信
号，通过用户外接的报警器提示用户有端口
中断的情况发生。

本地集中管理TUMS
管理运维强势升级

自动发现添加局域网设备，批量配置设备，管理数据加密，可视化大屏显示
设备运行状态，异常及时告警，一键排障快速处理。

多种网管功能，
丰富实用

提供云管理功能及web管理功能，支持灵活的
802.1Q VLAN、端口监控、端口汇聚、QoS、
带宽控制等典型实用的网络管理功能，对网络
进行有效管理和维护。
