2.5G口
超千兆组网

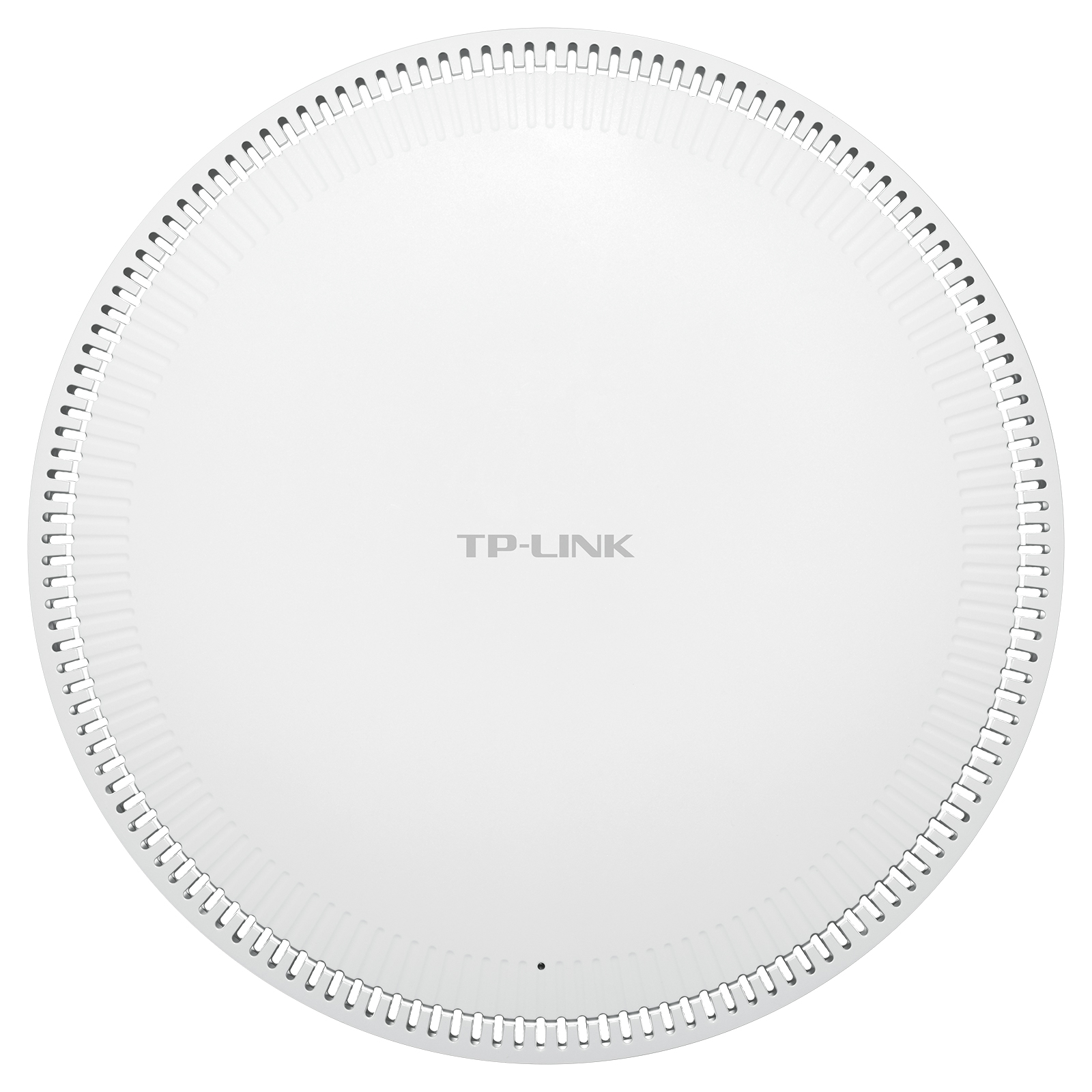

BE5100双频Wi-Fi 7无线吸顶式AP（2.5G口）

TL-7AP5100HC-PoE/DC易展版

广泛应用在学校、酒店、商超、
企业园区等多种场景

吸顶AP具有信号覆盖范围广、部署自由度高等特点，适用于酒店大堂、商场休闲区、学校走廊等大范围场景，满足人流密
集区域多人同时上网的需求。稳定的信号，高质量的网络，无死角的覆盖，更高带机量......诸多优势让吸顶AP也逐渐走入家
庭视野，一台吸顶AP信号可同时覆盖客厅、厨房、阳台以及卫生间等可能存在信号死角的区域。TP-LINK吸顶AP无线规格
丰富、端口类型多样，能适配不同网络需求。10G/2.5G/千兆，光口/电口，PoE/DC供电，提供多种选择。

典型解决方案示例

吸顶AP搭配后端设备一起使用，可构成一套完整的网络体系。如AC无线控制器、PoE·AC一体化路由器、交换机、模块化信
息箱等。体验更佳、管理便捷、省心省事。方案服务于不同类型的企业/家庭用户，满足多样化的网络覆盖需求。

TP-LINK网络、安防、广播一体化解决方案，为餐饮门店智慧经营赋能，帮助连锁企业搭建智慧门店体系。后端搭配
PoE交换机使用效果更佳，吸顶AP及其他PoE供电设备的点位自由度也更高，便于施工，安全可靠。员工网络及访客网
络互不干扰，保证无线网络安全稳定。保障信号全面覆盖的同时，还可满足多人同时用网需求。联动TP-LINK网络广播
系统、安防系统，一套方案实现网络覆盖、营销广播、客流统计、视频巡检等多种需求。

以餐饮行业为例

以大平层为例

AC+AP全屋Wi-Fi覆盖方案已广泛应用于家庭场景，随着家庭用户对网络覆盖需求的不断提高，单纯使用面板AP已
无法满足部分家庭用户的上网需求，对于客厅、厨房、阳台贯通的大空间，以及有家具遮挡的区域，还有卫生间等
可能存在的信号盲区来说，安装吸顶AP则是更优选择，解决信号死角及大空间网络覆盖问题。

高吞吐，低延时
四大提升，立竿见影

MLO技术，
不同频段聚合使用，
大幅提升吞吐量，
降低延时

4K QAM传输技术，
峰值速率提升20%

对比支持使用1024QAM调制的Wi-Fi 6，
Wi-Fi 7支持的4K QAM传输技术将单个时间单位内，
传输的数据密度提升20％，
将手机上网峰值速率提升20％。

Wi-Fi 6仅允许设备同一时间连接2.4GHz/5GHz其中一个频段，
Wi-Fi 7支持MLO技术，可以实现两个频段聚合使用，
数据传输有效吞吐量大幅提升，
或者遇到某个频段干扰或负载较大时，可以自动切换到其它频段，
提升抗干扰能力，降低延时，优化上网体验。

更灵活的
preamble puncture技术，
抗干扰能力显著提升

OFDMA加持MRU技术，
有效提升网络使用效率

Wi-Fi 7支持MRU技术，进一步提高了频谱利用效率，
可根据需要为用户提供更灵活的带宽控制，
尤其是在多用户多终端使用情况下，
可以有效提升网络使用效率，降低延时。

更精细的频谱利用，
可跳过有干扰的小段频段，
提升抗干扰能力或干扰环境下无线性能。

2.5G网口，超千兆组网

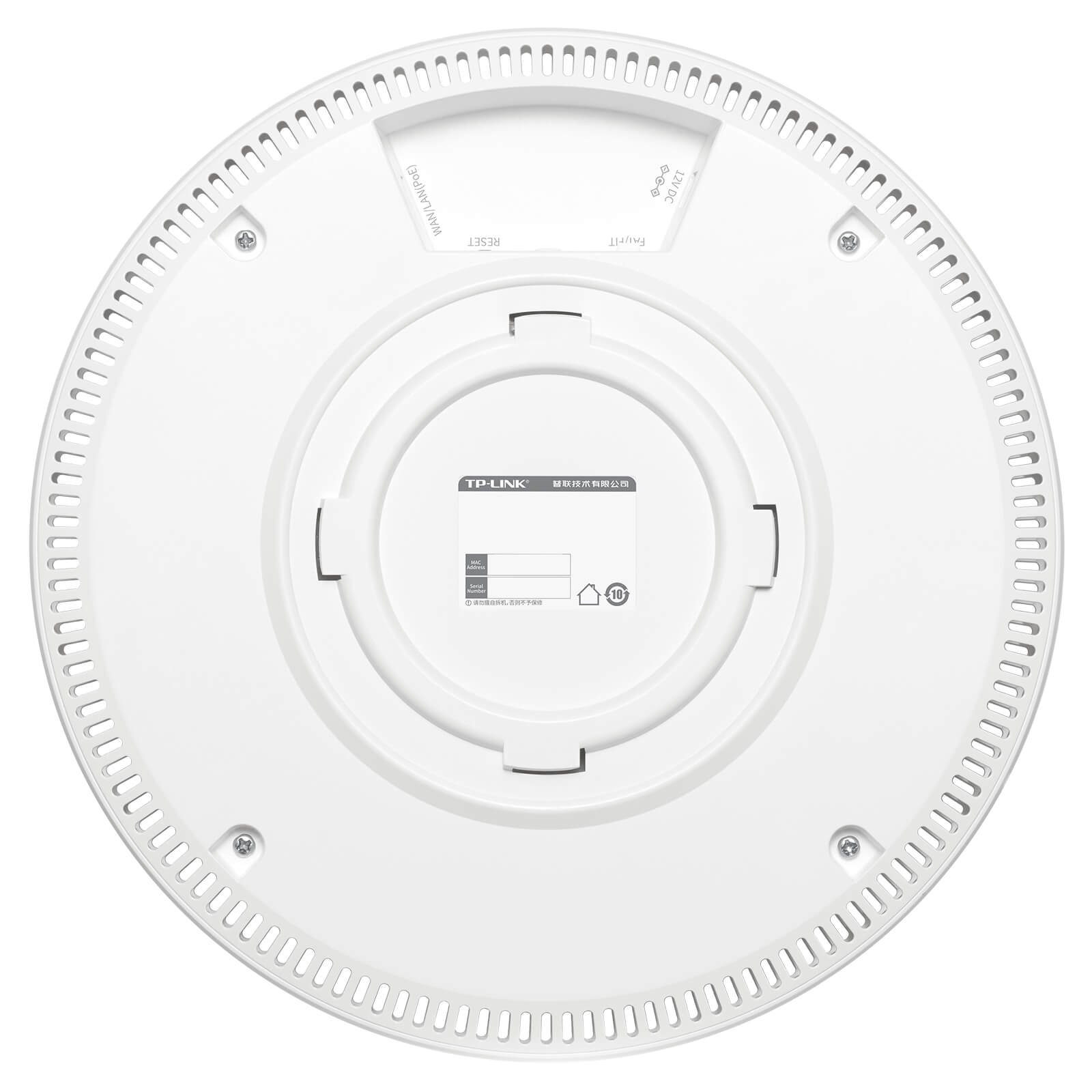

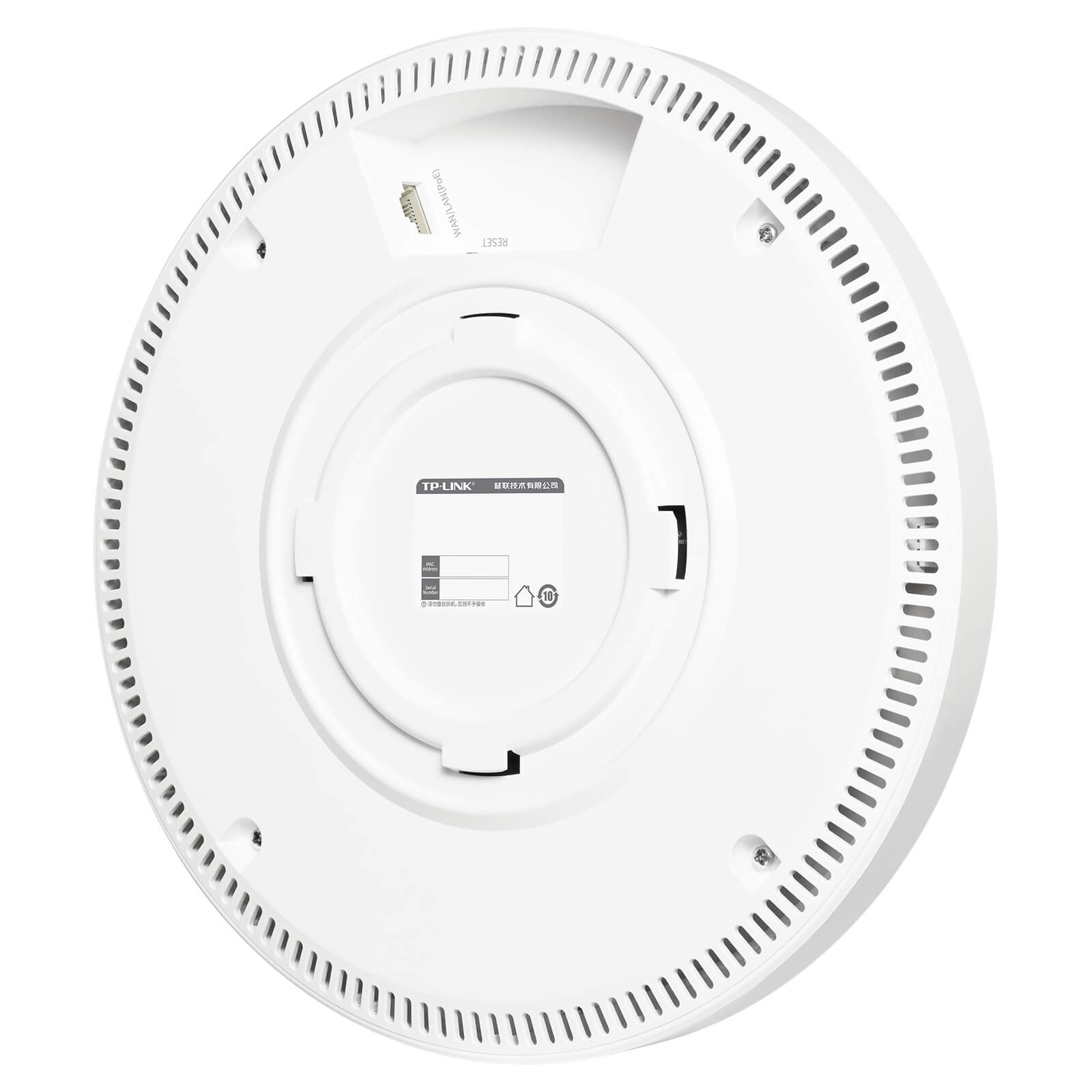

网口隐藏设计，更整洁

采用2.5G网口，突破千兆限制，大大提升有线传输速率，轻松驾驭1000M入户，
2500M也不在话下，轻松实现全屋超千兆组网。并且网口采用隐藏结构，巧妙隐藏网线，
不让杂乱的电线和网线，破坏使用场景的整洁统一。

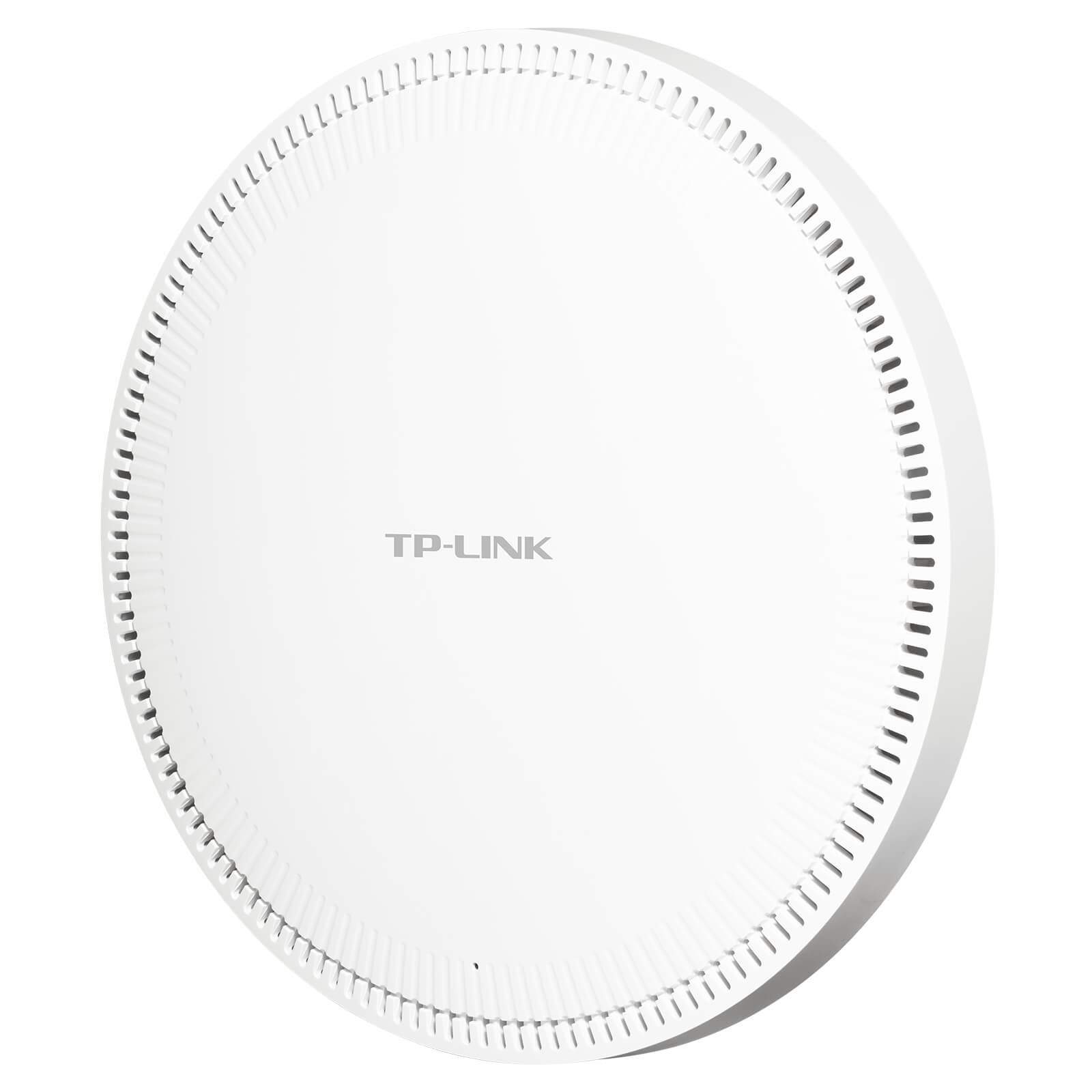

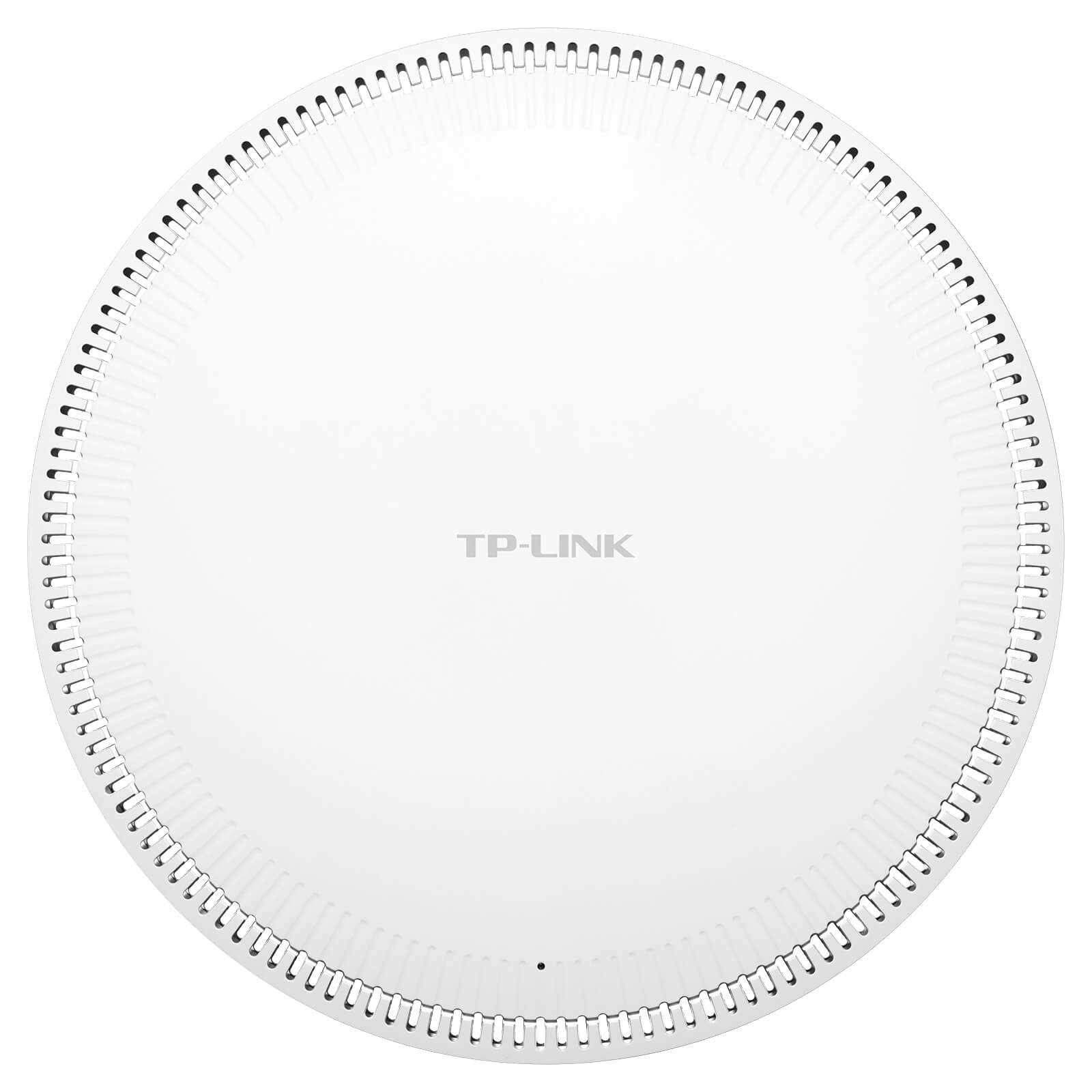

外形小巧，
节省空间，适配环境

235×235×43mm，
外观采用更加雅致的设计，配合更加小巧的尺寸，
可以大大节省安装空间，
在灵活融入环境的同时，轻松完成无线覆盖。

支持TP-LINK易展技术，
无需额外布线，一键互联

按下设备上的“易展”按键，就可以与TP-LINK易展设备一键Mesh组网，
最多可实现8台“易展”AP一键无线互联，无需布线，
仅需简单设置单台AP网络配置，即可自动同步到所有AP，
让AP组网、管理更加省时、省力、省钱。信号无缝衔接、无惧阻隔，轻松实现大范围覆盖。

如何添加新的易展AP
到原有网络：

AP组网，仅需4步：

手机通过商云APP（下载二维码）
连接到任意一台易展AP，
或直接访问某台易展AP的Web页面


简单配置AP的无线参数
（如需使用AP路由功能，可一并配置）


按下已配置的易展AP上的易展按键，
再按下其他易展AP的易展按键，配置自动同步到其他AP


将所有AP安装到安装点，易展AP之间将自动组网

分别按下新易展AP，
和原有网络中任意一台易展AP上的易展按键，
即可添加新的易展AP到原有网络，一键同步，无需配置


或通过商云APP、访问设备Web页面，
也可一键发现新易展AP，授权允许接入

一键同步，无需配置。

易展技术典型使用场景

小型网络

如餐馆、店铺、酒店大堂

中型网络

如多层办公楼，可以分成多个Mesh单元组网
推荐作为传统有线组网的覆盖扩展

中型网络AP组网，仅需5步：

根据设备规划情况，将AP分为几组（例如图中分为三组），
并且每组中任选一个AP，通过网线与TP-LINK无线控制器（以下简称AC）连接；

登陆AC的web管理页，对AP的无线参数及射频参数进行配置；

按下该AP的易展按键，再按下同组中其他AP的易展按键，配置自动同步，组成一个MESH单元，
也可通过AC管理页面，批量发现和添加易展设备；

按照同样的方法，配置其他组AP；

将所有AP安装到规划地点，易展AP之间将自动组网。

专业、可靠的无线技术，
网络稳定、信号均衡，
高质量的上网体验

自动射频调优

自动计算AP邻里关系、干扰和负载情况，
保证无线网络高性能运行。

专为吸顶安装设计的双频天线，
将无线能量集中在AP的正面，提升信号质量。

采用基于kvr协议的智能漫游技术，
让终端设备自动接入到信号质量更好的AP。

智能识别并踢除弱信号设备，提升整体网络漫游质量。

智能分配无线终端连接频段，让2.4G/5G频段信号负载更均衡。

将多个信号和频段合并为1个共同的SSID，
根据终端实时上网速率，
自动适配更优的信号和频段。

内置双频专业天线

智能漫游技术

自动剔除弱信号设备

频谱导航（5G优先）

多频合一

更多技术加持，性能强劲

简便放装，易维护，易管理

支持标准PoE供电，方便施工
支持DC供电，节约成本

胖瘦一体，不同规模的无线网络，
都可高效管理

TP-LINK
商用云平台统一管理

吸顶、壁挂
两种安装方式，
灵活方便

Web和手机APP都支持，管理和维护更方便。
