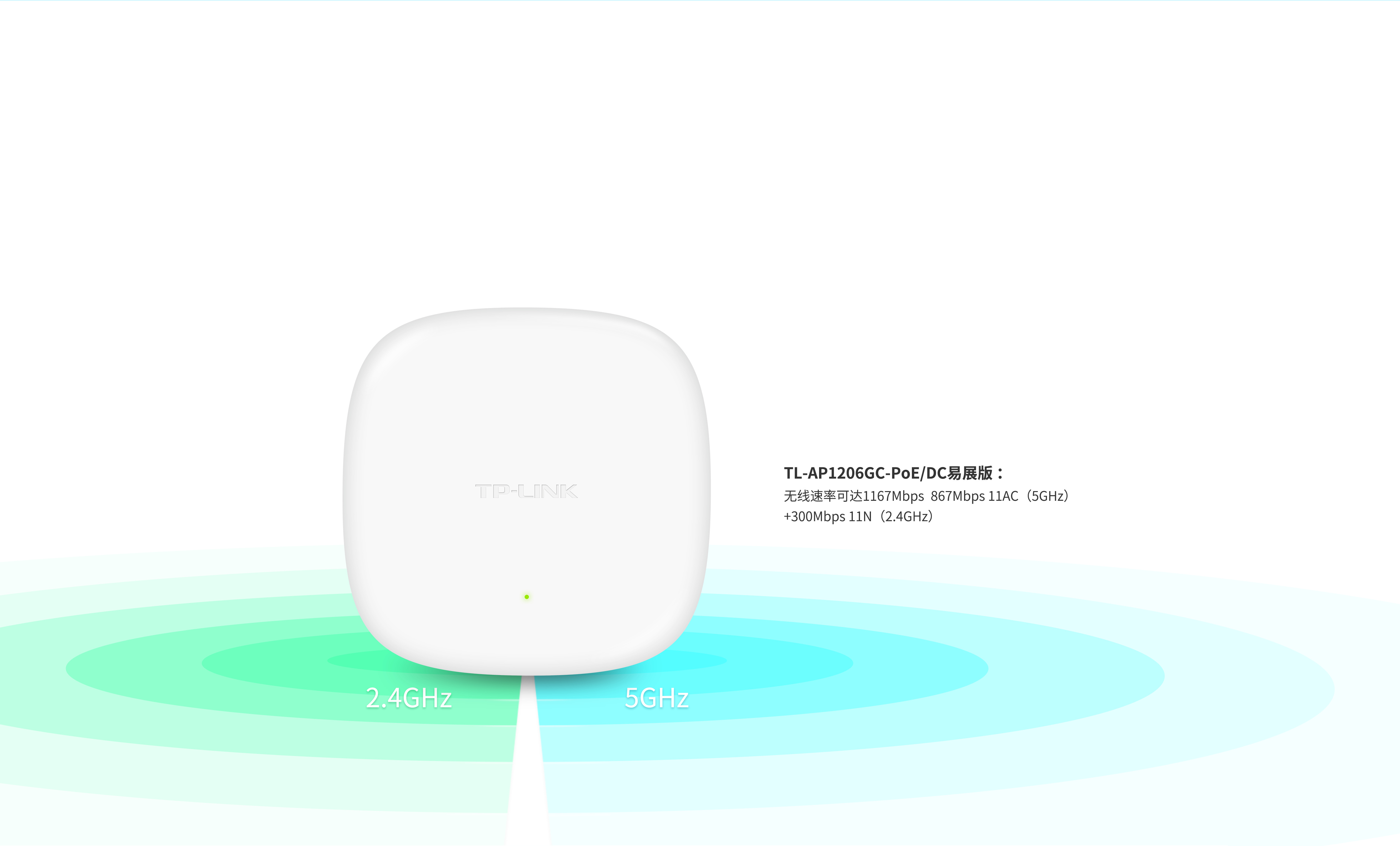

双频并发，无线更高速

TP-LINK双频AP，既有干净、干扰少的5GHz频段信号，又有兼容性强、传输距离更远的2.4GHz频段信号，
双频并发，为更多无线客户端的接入提供保障，满足人流密集场所需求。

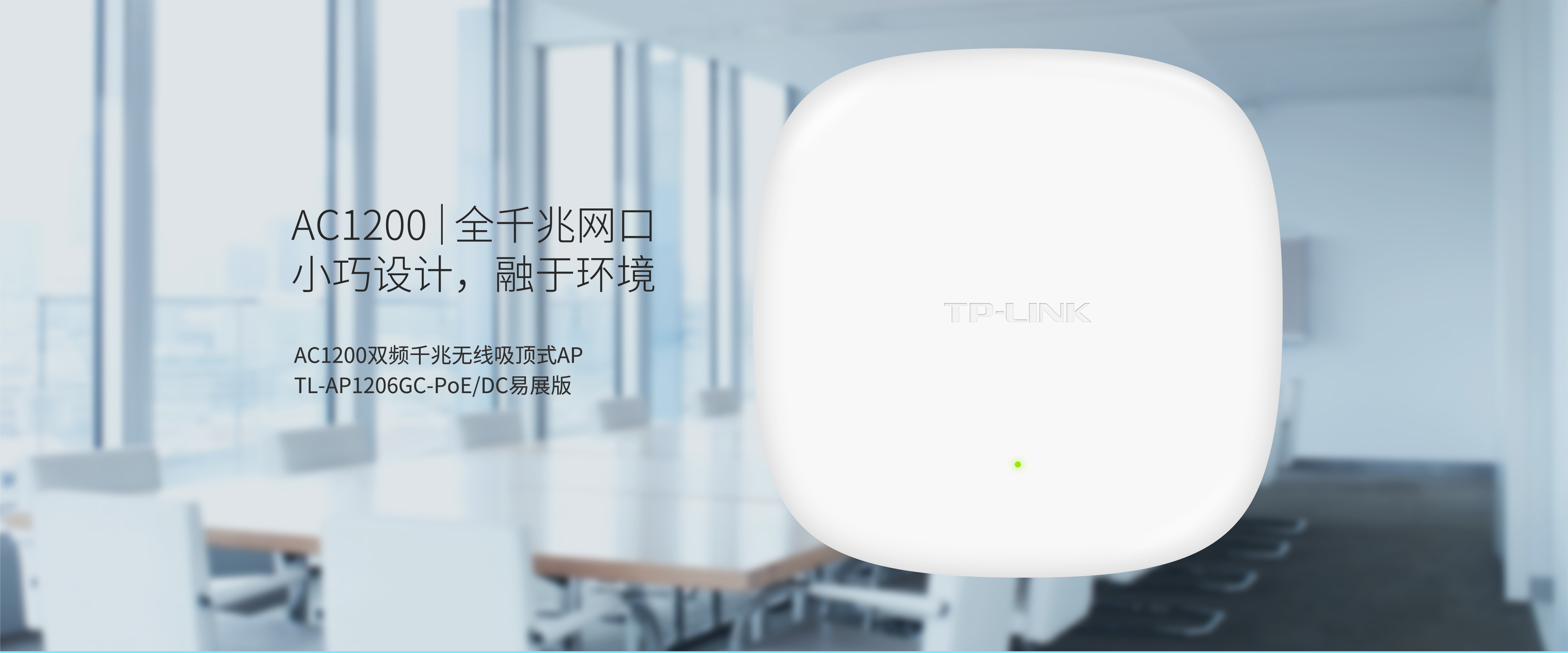

全千兆端口，网速更快，上网更流畅

采用千兆端口设计，大大提升有线传输速率，轻松应对高规格光纤宽带接入，提供更稳定、流畅的上网体验。

TP-LINK“易展”AP

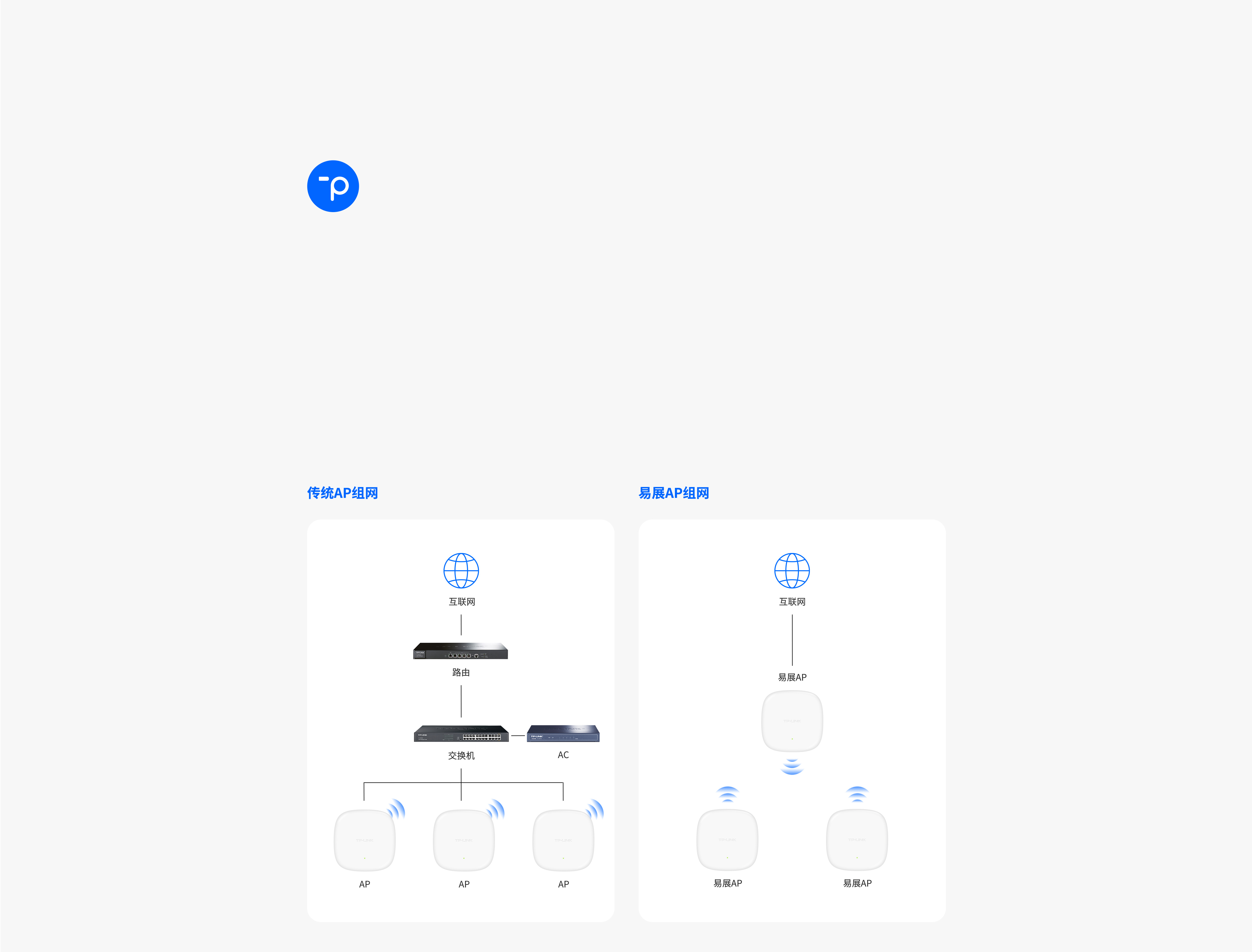

传统的无线AP组网，设备众多，且需要专业人员施工，费时、费力、费钱。
TP-LINK“易展”系列AP产品颠覆传统AP复杂的布线方式，通过TP-LINK Mesh技术，
无需布线，可实现最多8台“易展”AP一键无线互联。仅需简单设置单台AP网络配置，
即可自动同步到所有AP，让AP组网、管理更加省时、省力、省钱。

易展AP的无线Mesh组网模式，作为传统有线组网的扩展和补充，推荐用于终端密度不
高的场所，优势在于免布线，便捷且成本低，对于带机量要求较高的高密度场景，建
议采用传统有线组网方式。

此外，易展AP在传统AP基础上新增路由功能，在一些中小型网络中，可以省去单独的
路由器设备，实现极简组网。

“易展”AP是什么？

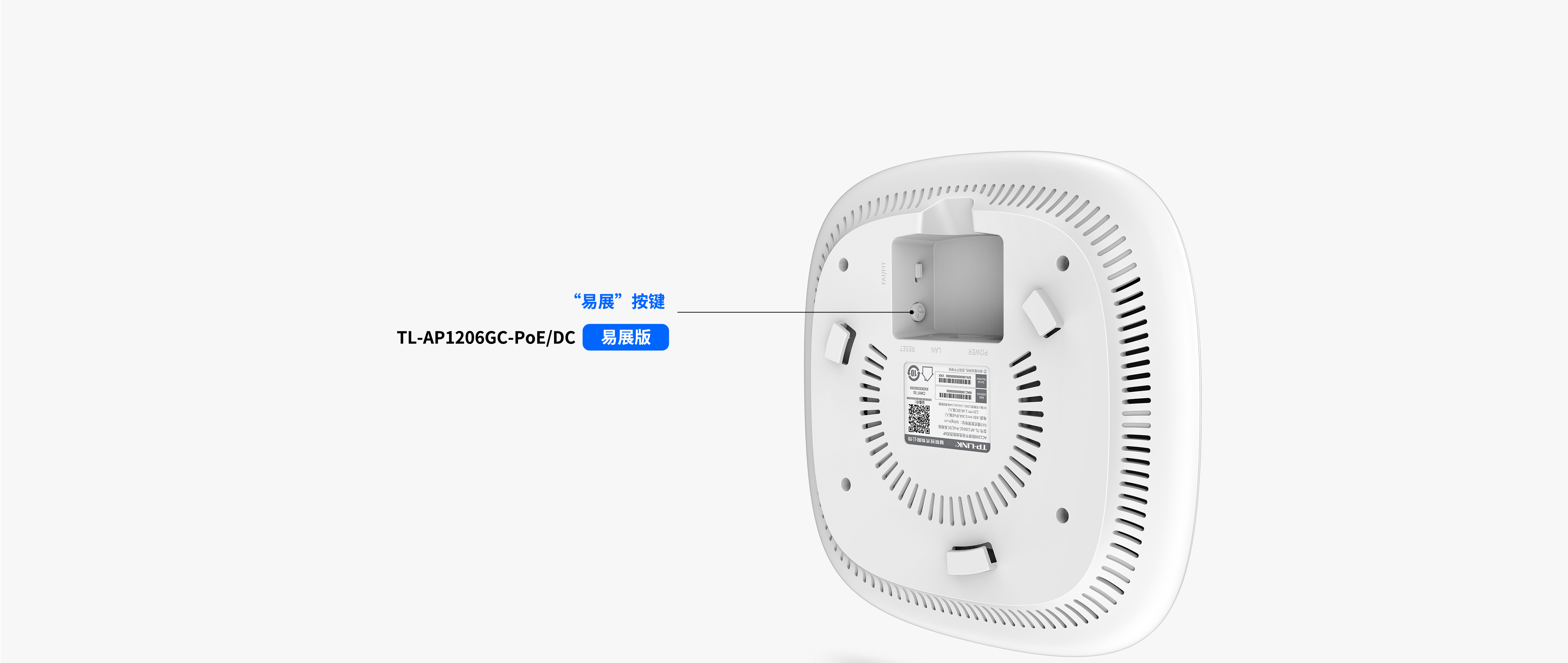

如何辨别“易展”AP

产品型号中有“易展”，或设备上有“易展”按键的AP产品就是易展AP。

分别按下新易展AP，和原有网络中任意一台易展AP上的易展按键，即可添加新的易展
AP到原有网络，一键同步，无需配置。
或者通过商云APP、访问设备Web页面，也可一键发现新易展AP，授权允许接入。

手机通过商云APP（下载二维码）连接到任意一台易展AP，或直接访问某台易展AP的Web页面。
简单配置AP的无线参数（如需使用AP路由功能，可一并配置）。
按下已配置的易展AP上的易展按键，再按下其他易展AP的易展按键，配置自动同步到其他AP。
将所有AP安装到安装点，易展AP之间将自动组网。

如何使用“易展”AP

AP组网，仅需4步：

如何添加新的易展AP到原有网络：

典型使用场景

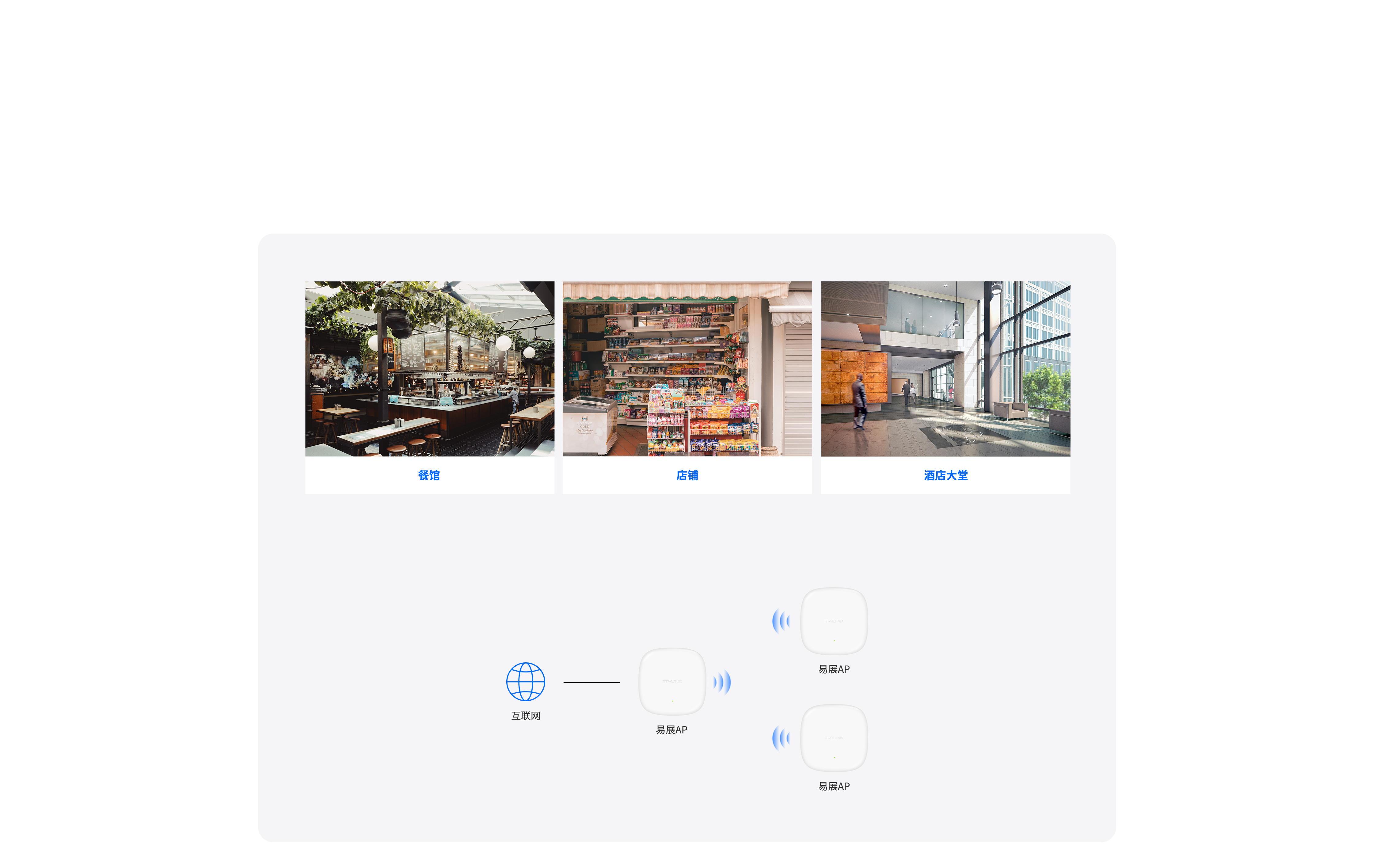

小型网络

小型网络组网

如餐馆、店铺、酒店大堂

中型网络

如多层办公楼，可以分成多个Mesh单元组网
推荐作为传统有线组网的覆盖扩展

中型网络组网

中型网络AP组网，仅需5步：

首先根据设备规划情况，将AP分为几组（例如图中分为三组），并且每组中任选一个AP，通过网线与
TP-LINK无线控制器（以下简称AC）连接。
然后登陆AC的web管理页，对AP的无线参数及射频参数进行配置。
配置好后，按下该AP的易展按键，再按下同组中其他AP的易展按键，配置自动同步，组成一个MESH单元，
也可通过AC管理页面，批量发现和添加易展设备。
按照同样的方法，配置其他组AP。
将所有AP安装到规划地点，易展AP之间将自动组网。

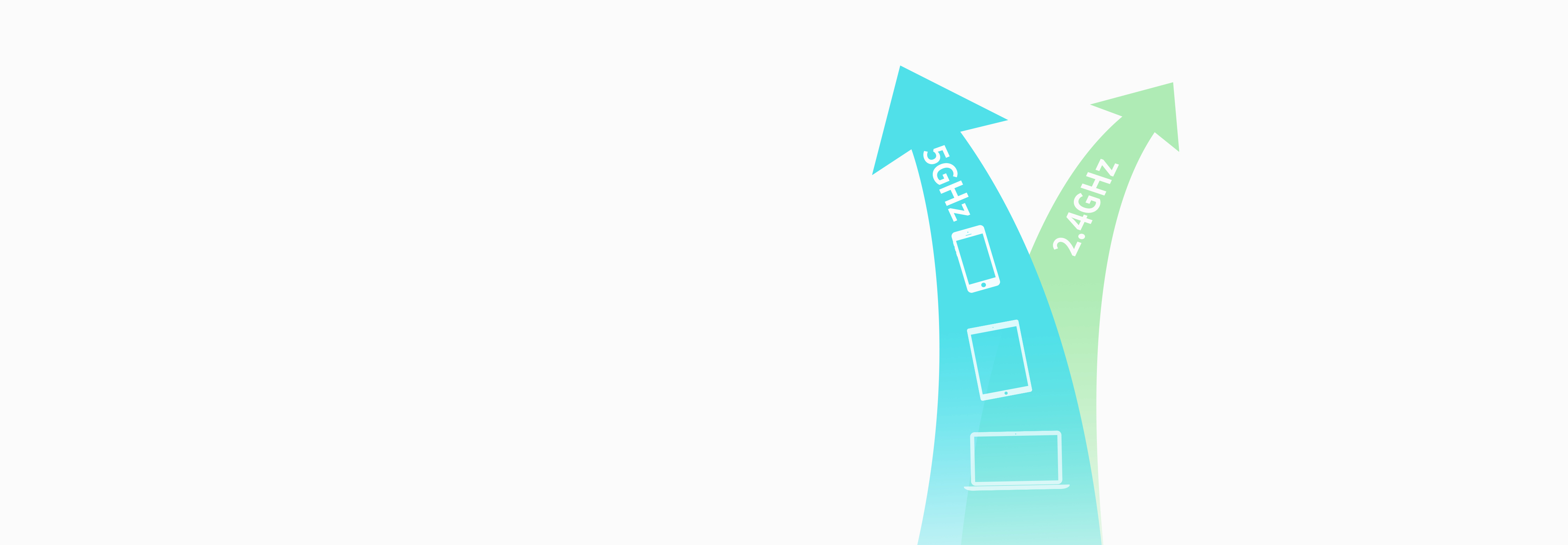

频谱导航（5G优先），
保障网络性能

智能分配客户端连接的频段，引导双频无线客户端优先
关联到5GHz射频上，使2.4GHz和5GHz两个频段负载
更均衡，避免无线终端扎堆2.4GHz信道造成网络拥塞，
从而提高整个无线网络的性能。

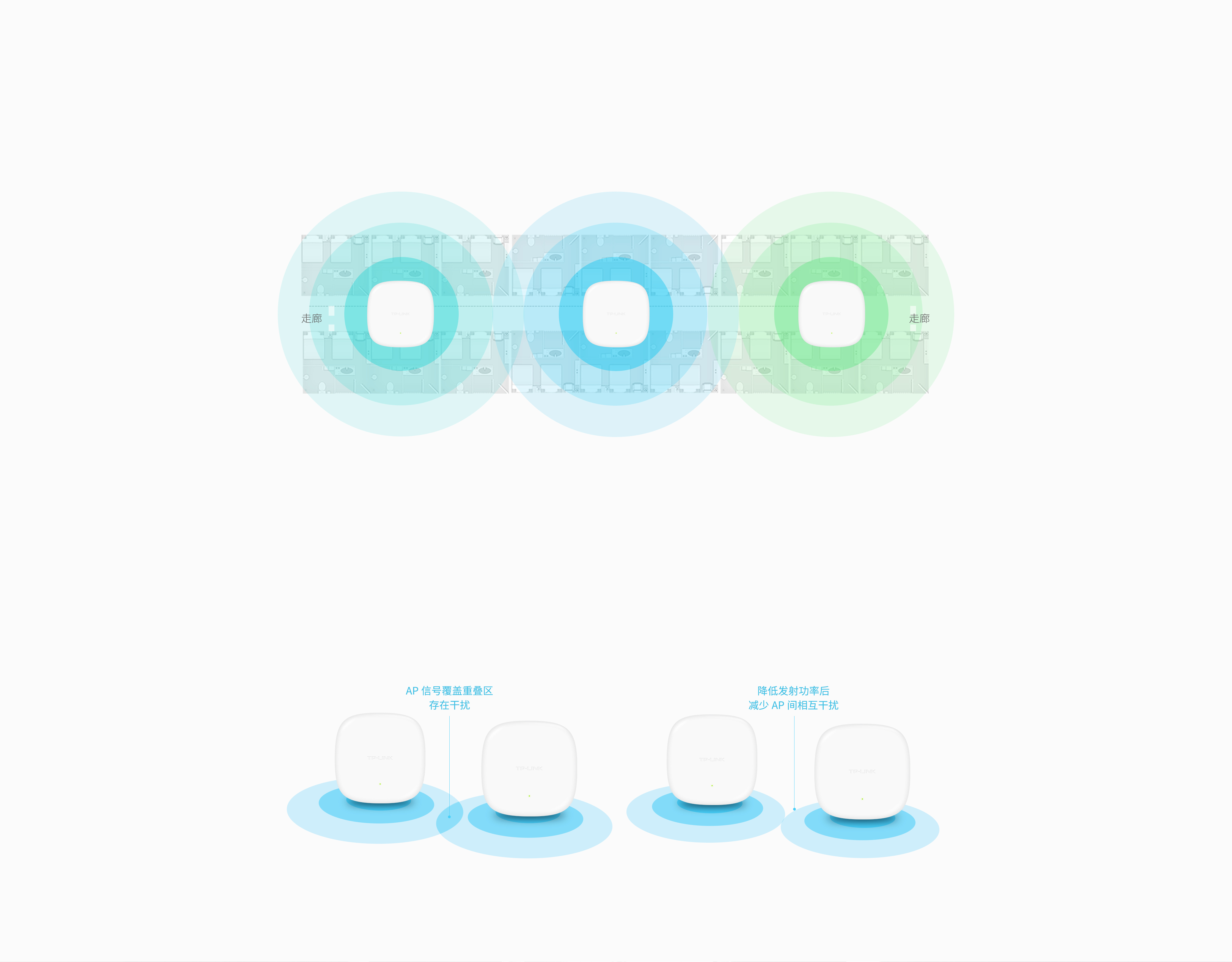

发射功率线性可调，可根据实际环境，合理调整AP发射功率。在酒吧/KTV等环境下，为满足大量无线客
户端接入，需要部署较多的AP，AP密度较大，相互间可能存在干扰，降低AP发射功率，可减少AP间相
互干扰，提高无线稳定性。

功率线性可调，有效降低AP间相互干扰

根据AP所处环境的无线信道使用情况，自动选择适宜信道，避免同频干扰，保证无线稳定。

自动选择适宜信道，网络流畅稳定

内置专为吸顶式安装设计的双频天线，可将无线能量聚集在吸顶AP的正面，提高AP
覆盖区域内无线信号质量；内部天线科学布局，降低同频干扰，提高传输性能。

内置专业双频天线，提升覆盖区域信号质量

内置独立硬件保护电路，当AP工作异常时，
无需人工干预即可自动重启，保障Wi-Fi信
号稳定覆盖。

独立硬件保护电路，
可自动恢复工作异常AP

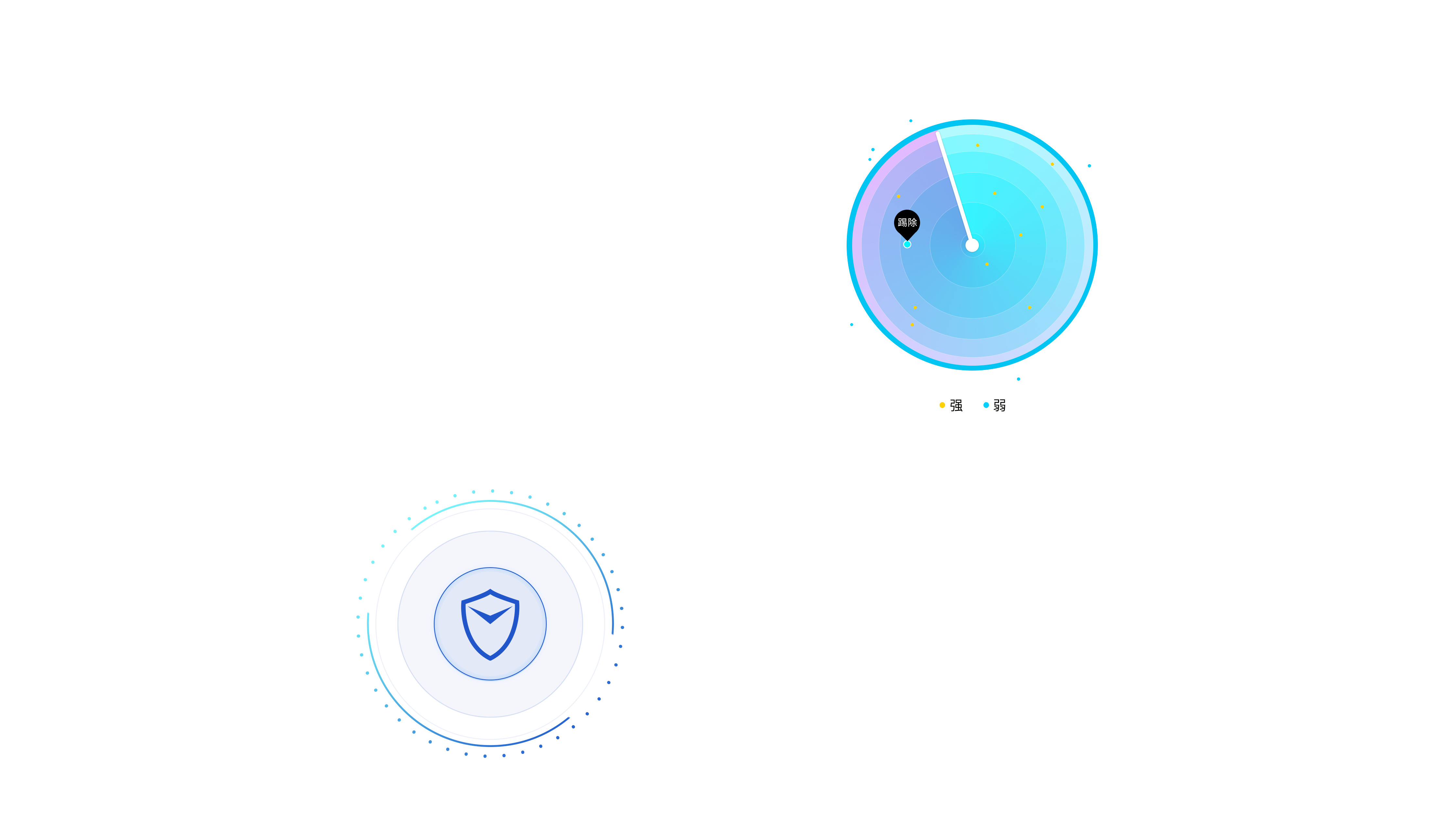

可设信号强度阈值，智能识别并禁止、踢除低于指定信号强度的
设备，避免弱信号设备拖累整个无线网络效率，有效节约信道空
口资源，从而提升无线漫游质量和整个无线网络的性能。

自动剔除弱信号设备，
避免拖累整体，
提升无线网络性能

注：本产品不含电源适配器，如需使用DC供电方式，请自行购买12V DC
输出的电源适配器和5.5mm*2.1mm的DC电源接头。

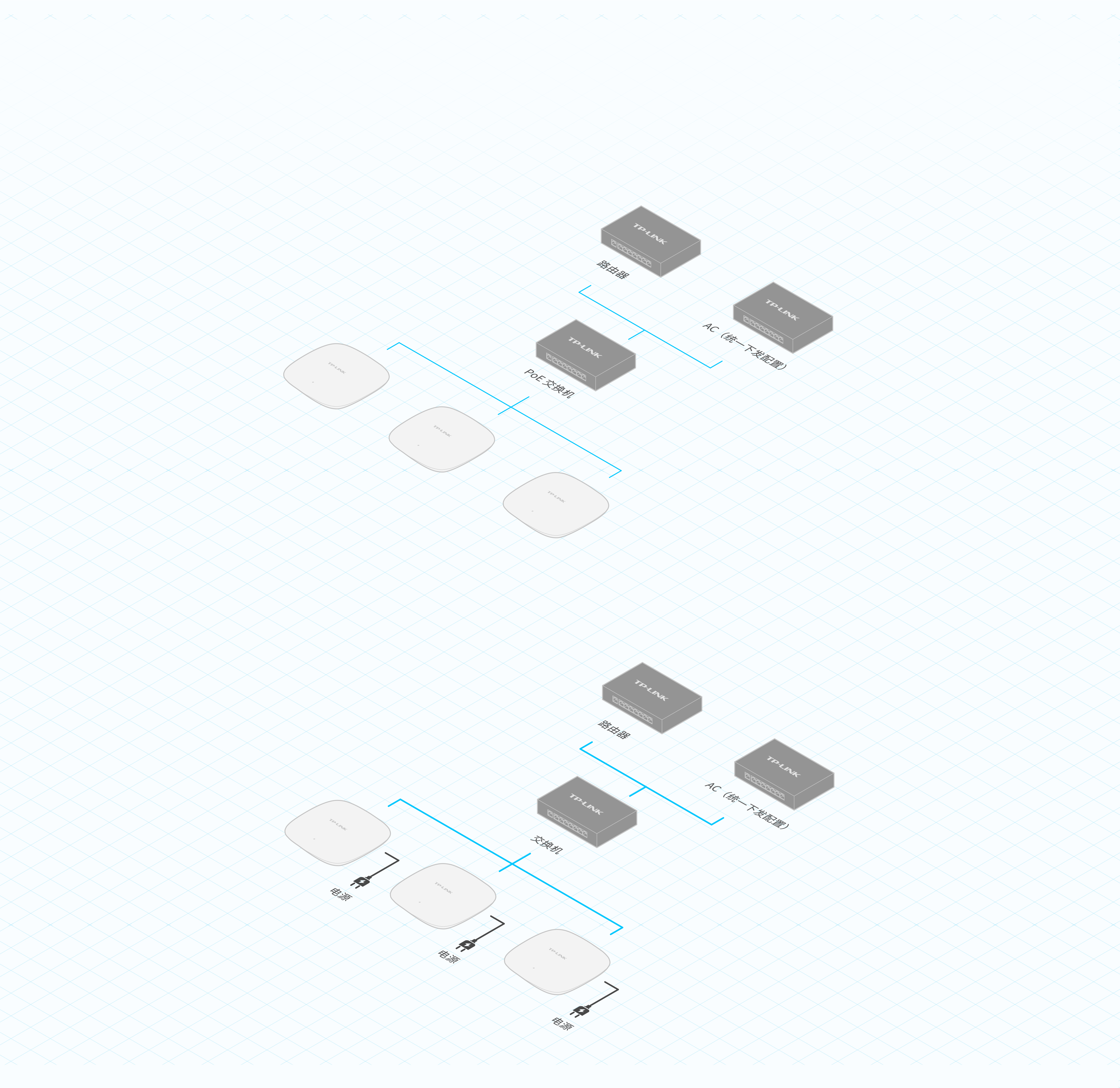

支持12V DC供电，无需购买PoE交换机，降低组网成本

采用标准PoE供电，无需外接电源，每个AP只需一根网线，施工方便。
注：需搭配PoE供电设备如PoE交换机、标准PoE供电器使用。

标准PoE供电，施工方便

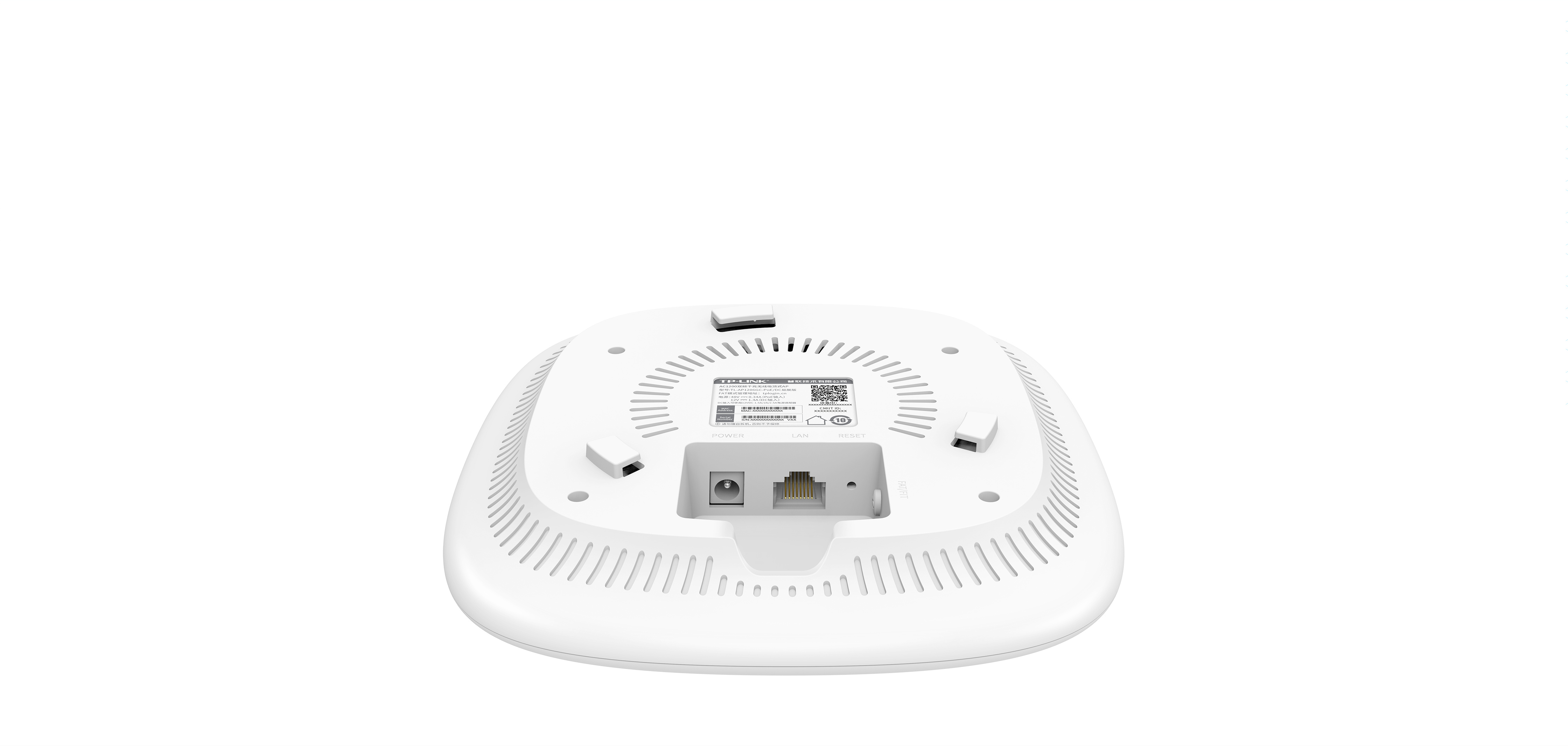

支持802.3at标准PoE和12V DC两种供电方式

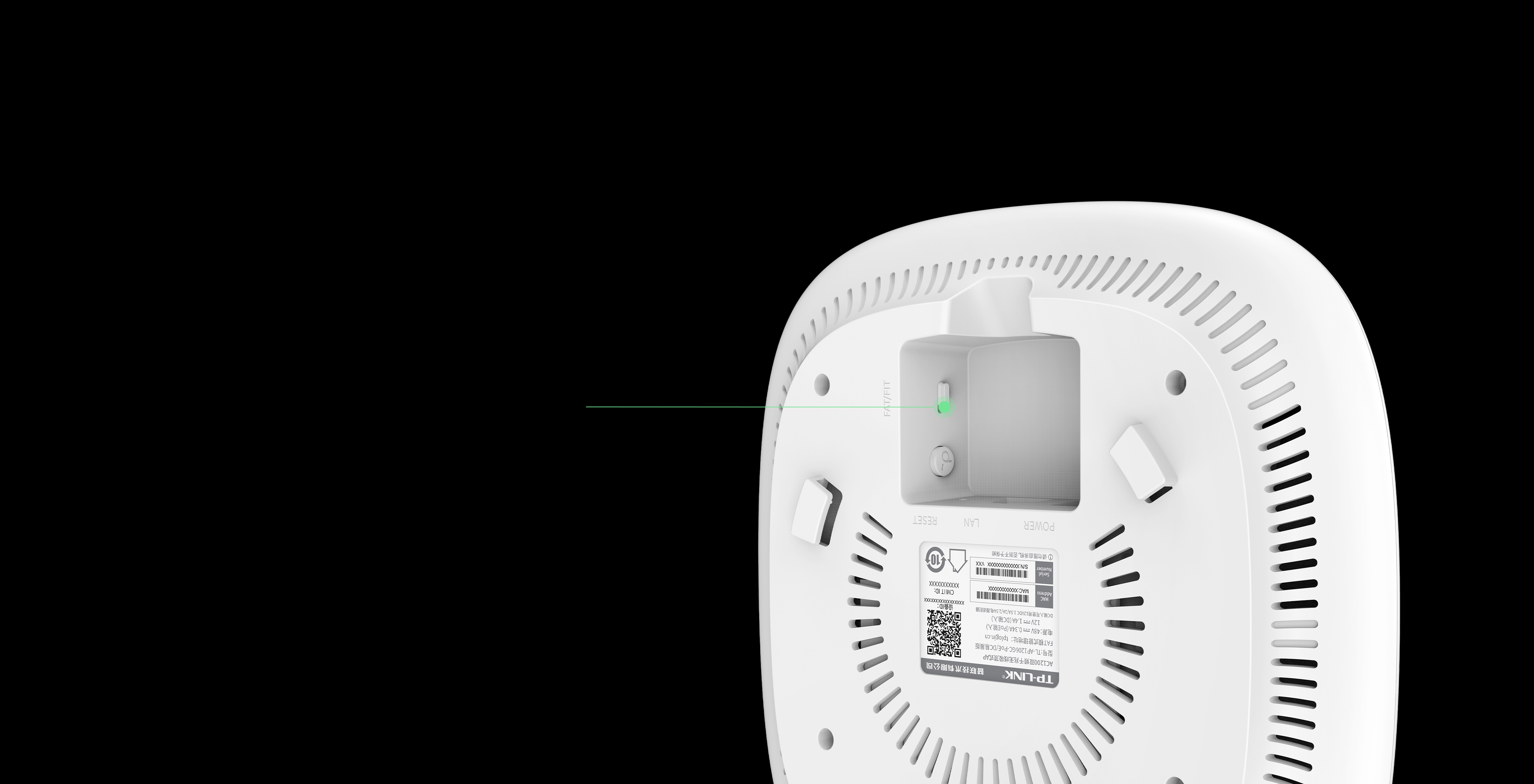

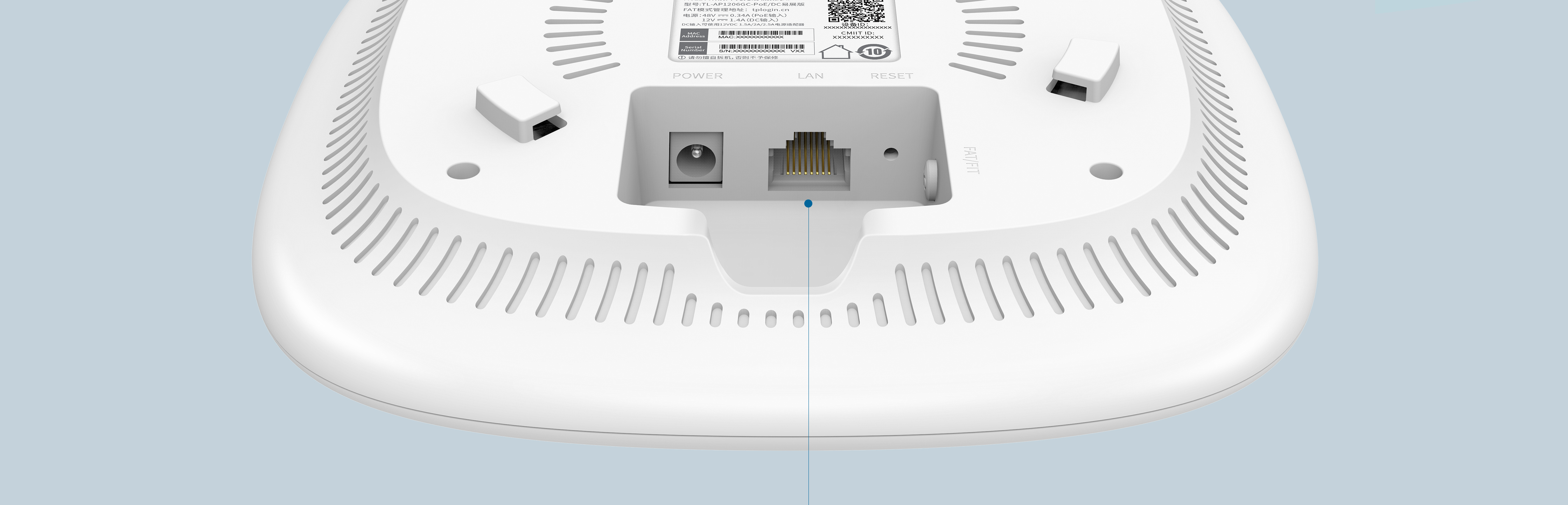

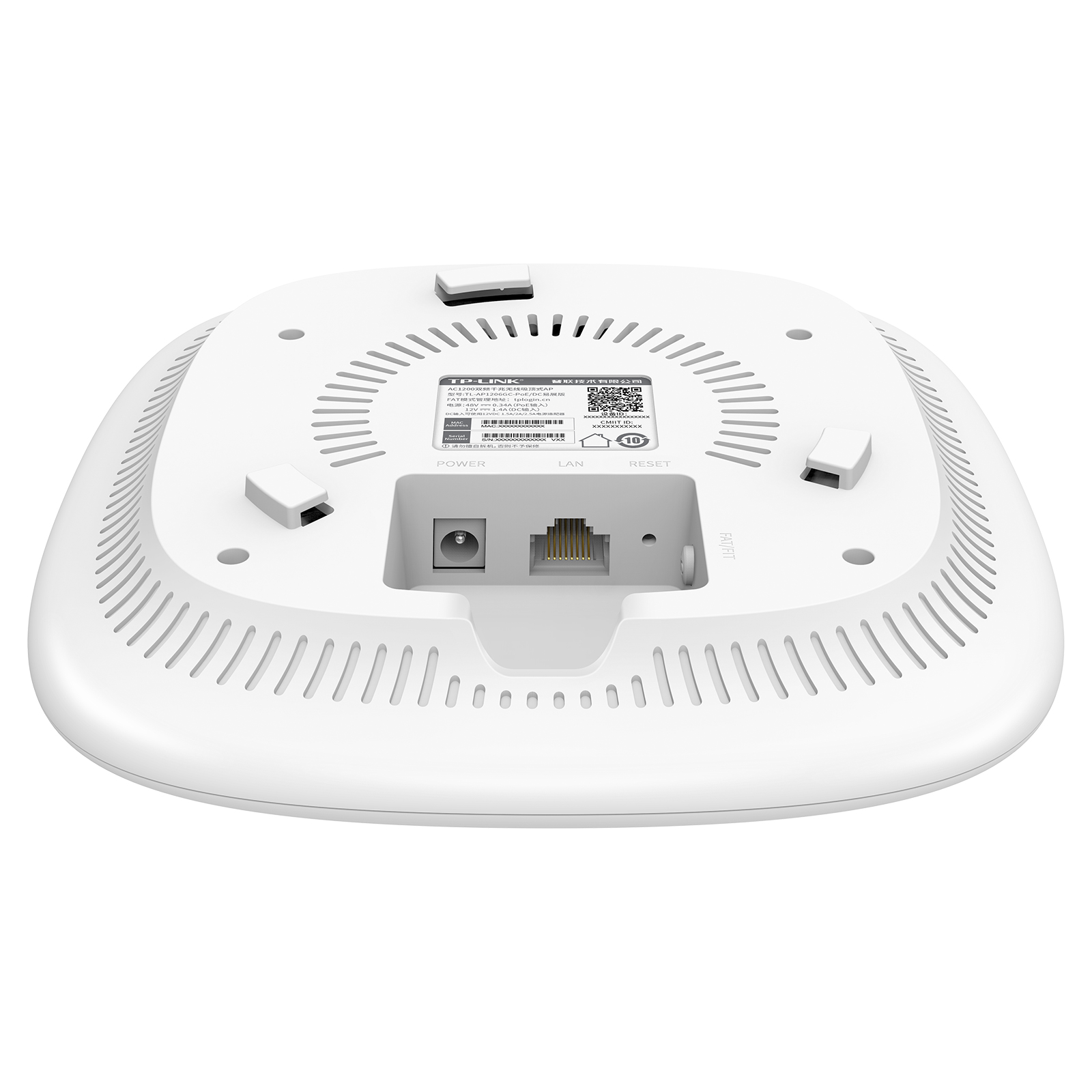

网线端口隐藏设计
巧妙融入各类环境

精心设计网线端口隐藏结构，巧妙隐藏网线，不让杂乱的电线和网线，
破坏使用场景的整洁统一。

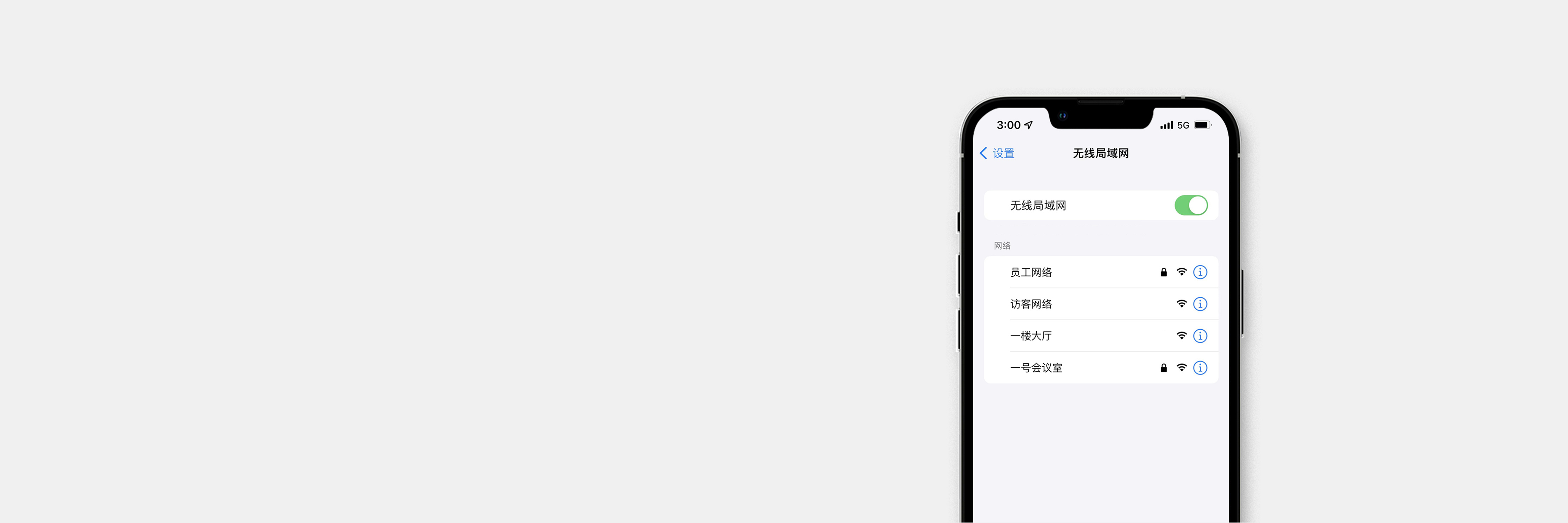

每个频段各支持7个SSID（无线网络名称），可为不同权限
的用户设置不同的SSID。
支持不同SSID与Tag VLAN绑定，实现有线无线一体化隔离。
支持双编码中文SSID，让用户第一时间找到你的Wi-Fi，时
尚又实用。

最多可设置14个SSID，
支持双编码中文SSID，
时尚又实用

需搭配TP-LINK无线控制器（AC）使用，
可通过AC统一管理所有AP，真正实现AP零配置、
即插即用，降低无线管理难度。

瘦AP(FIT  AP)模式
适合大面积无线覆盖

无需搭配TP-LINK无线控制器（AC ）使用，
AP可独立工作，无线组网成本低。

胖AP(FAT  AP)模式
适合小面积无线覆盖

胖瘦一体，不同规模的
无线网络都可高效管理
