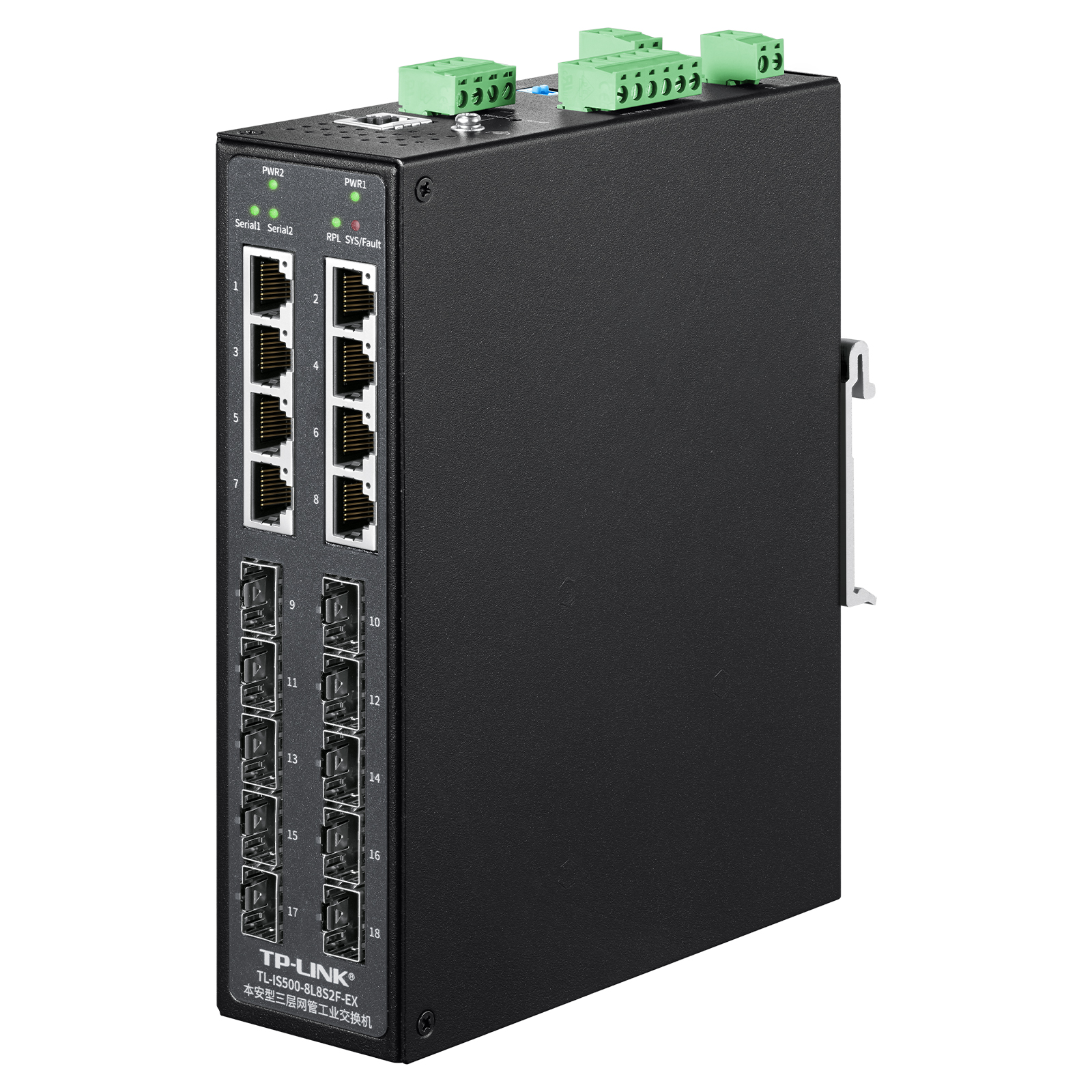

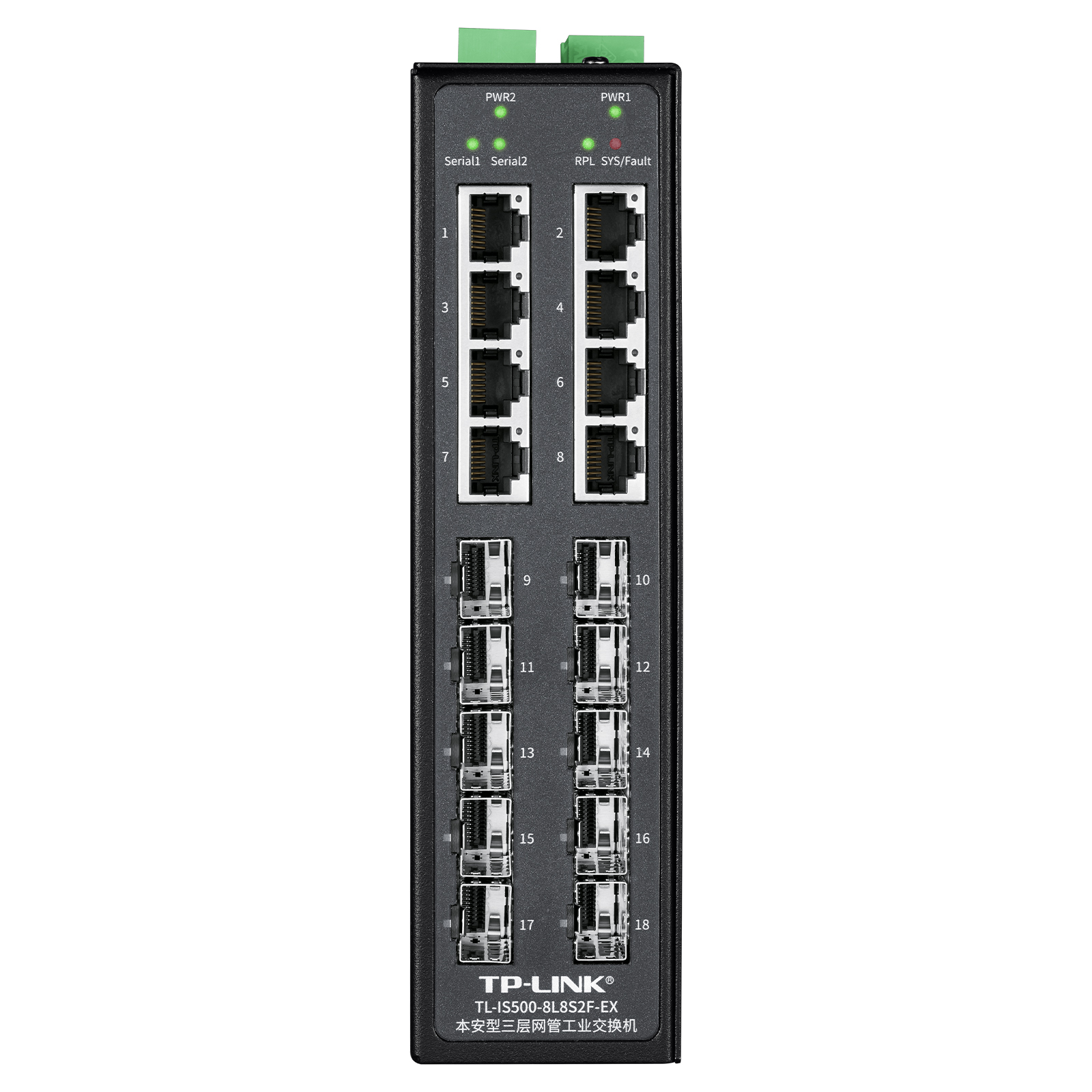

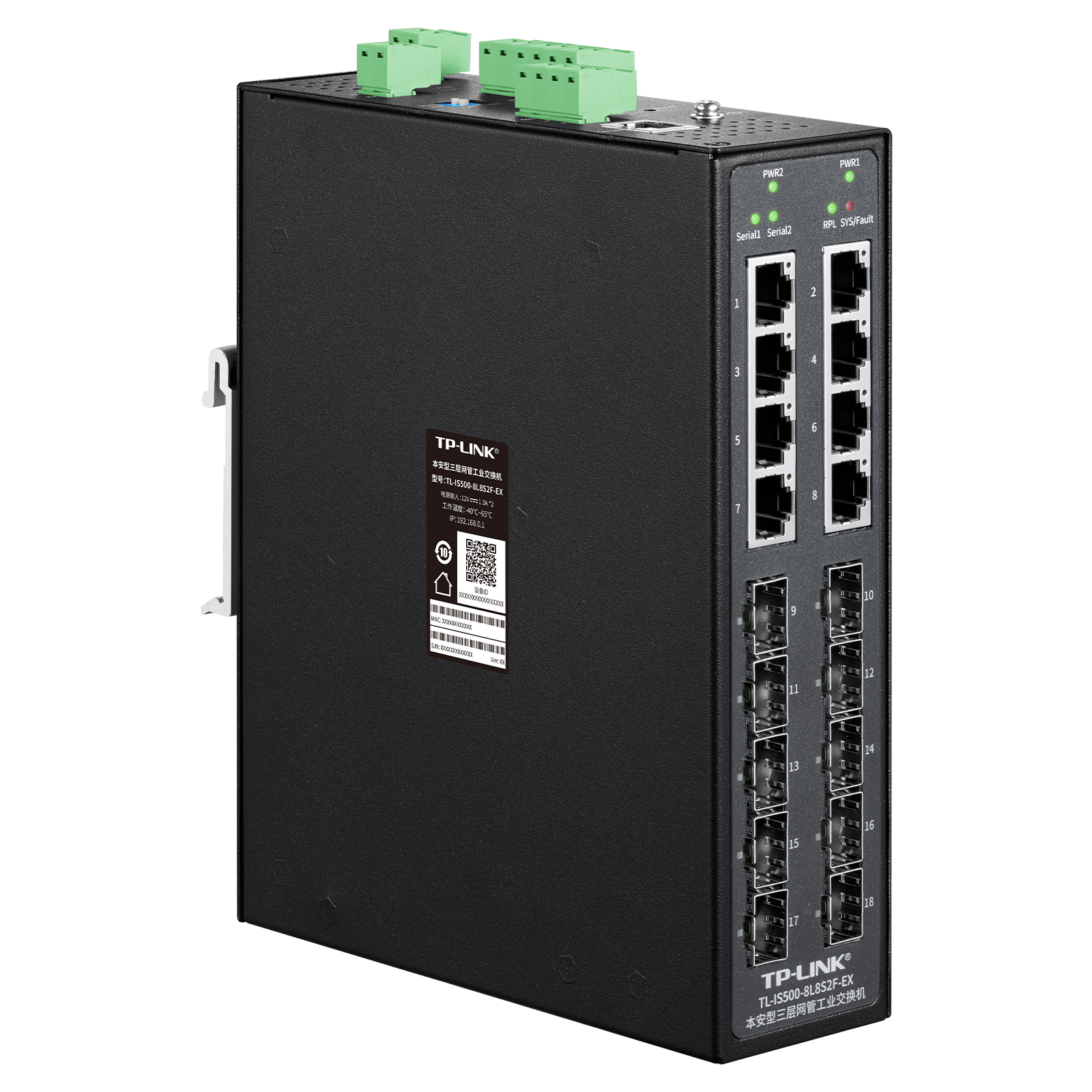

• 提供8个10/100M自适应RJ45 端口、8个百兆SFP端口、2个千兆SFP端口
• 支持RS-232/485标准通信接口协议，支持2路串口独立工作
• 工业级工作温度：-40℃~65℃
• ERPS环网协议，RPL配置
• 支持IEEE1588精密时钟功能
• 双路冗余电源输入：12VDC
• 多种安装方式：导轨式安装+壁挂安装
• 三层路由协议、完备的安全防护机制和完善的ACL\QoS策略
• EMC高防护等级，无惧各种恶劣环境
• 注：可软件升级为全千兆端口使用

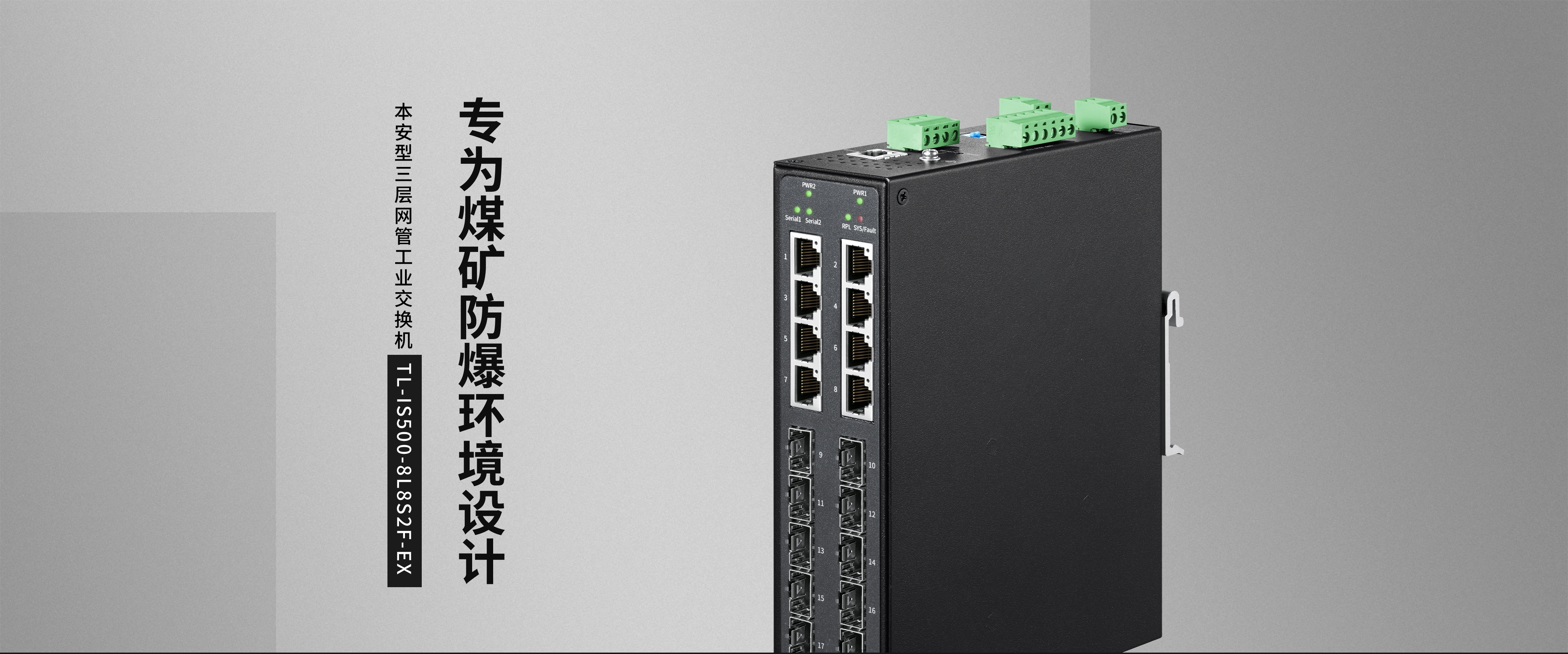

符合GB/T 3836.1、GB/T 3836.4标准，采用无风扇、低功耗、宽温设计，可采用
双路本安电源冗余供电，并支持电源反接保护和高标准工业级EMC防护。
通过符合行业标准的严格测试，采用化学镍金PCB板的同时，对PCBA进行三防漆涂层防护，

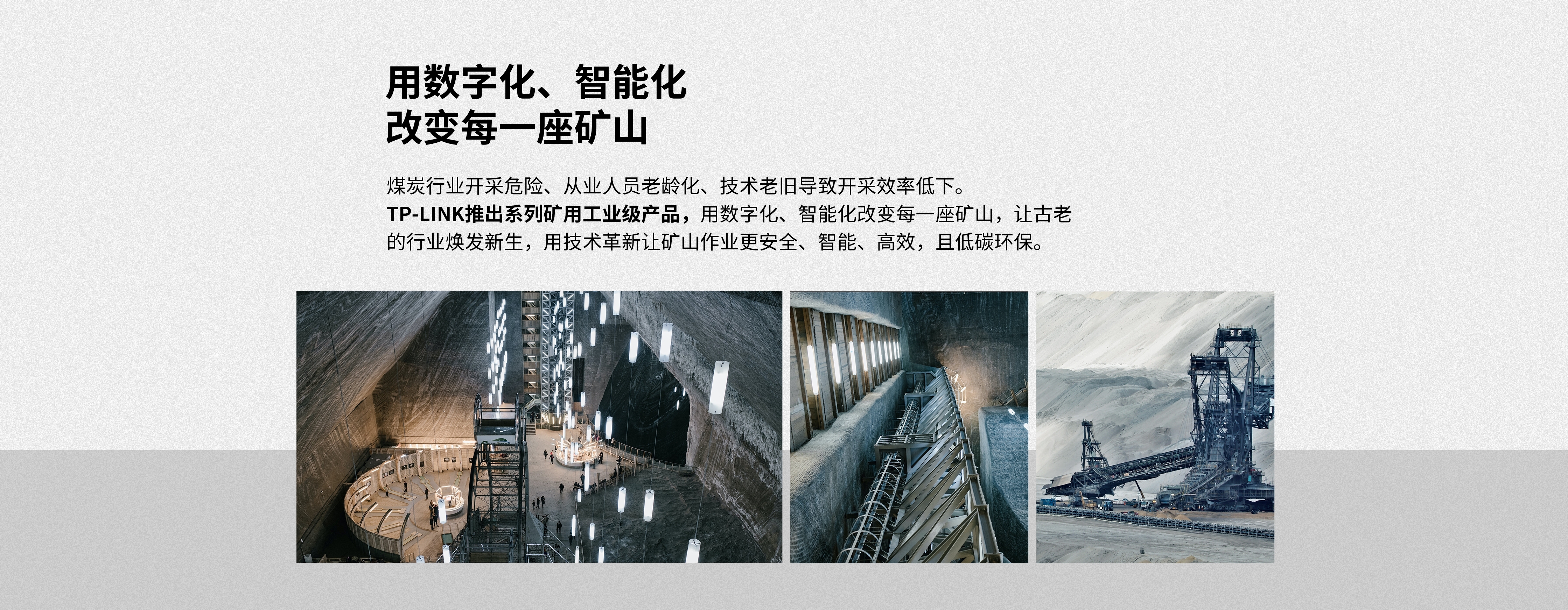

在矿场、井下、非煤矿山等恶劣场景仍可安全可靠的工作。

本安型防爆设计

精选工业级器件

-40℃~65℃宽温工作

12VDC双路本安电源
双冗余供电

支持电源反接保护

IEC/EN 61000-4工业级防护

化学镍金PCB板

三防漆涂层防护

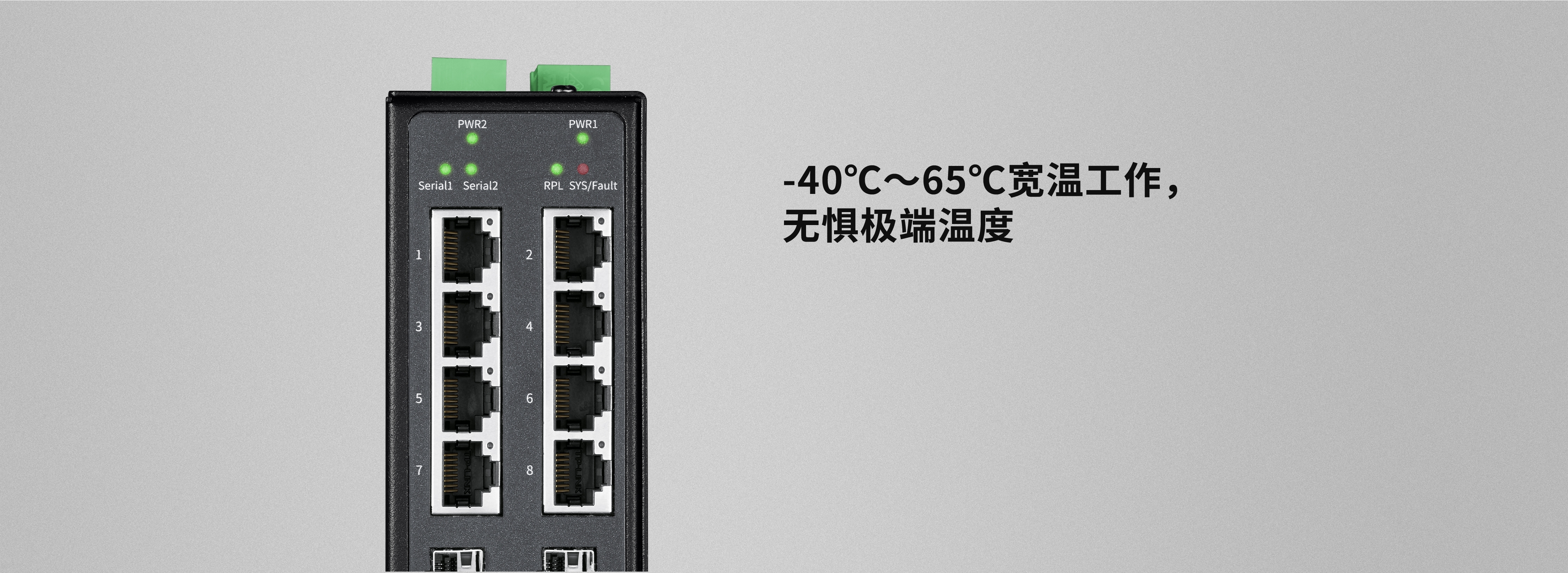

TL-IS500-8L8S2F-EX严格按照-40℃～65℃工
作温度设计，精选工业级器件，采用自然散热
方式，保证设备在此温度范围内长时间稳定工
作，满足各类恶劣环境。

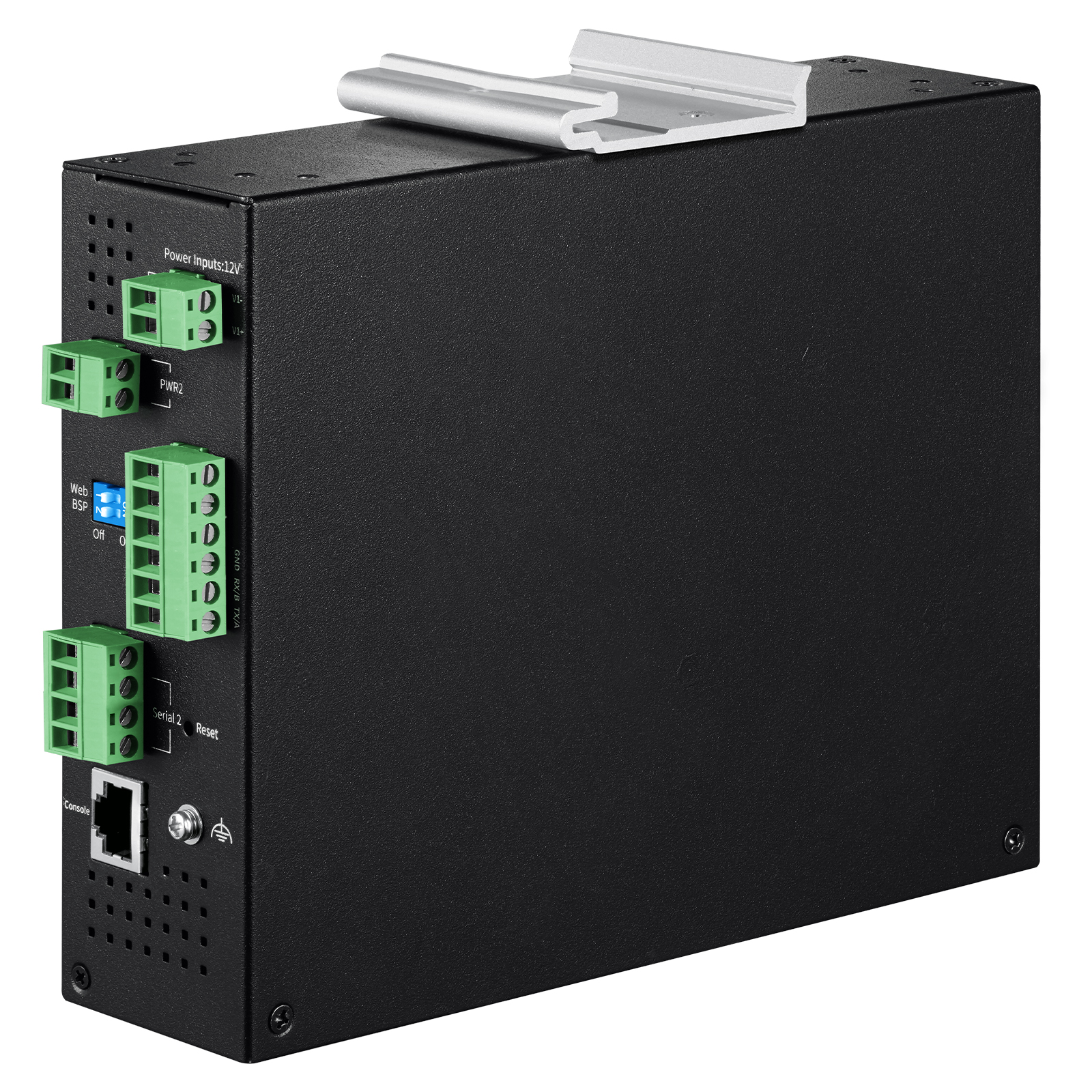

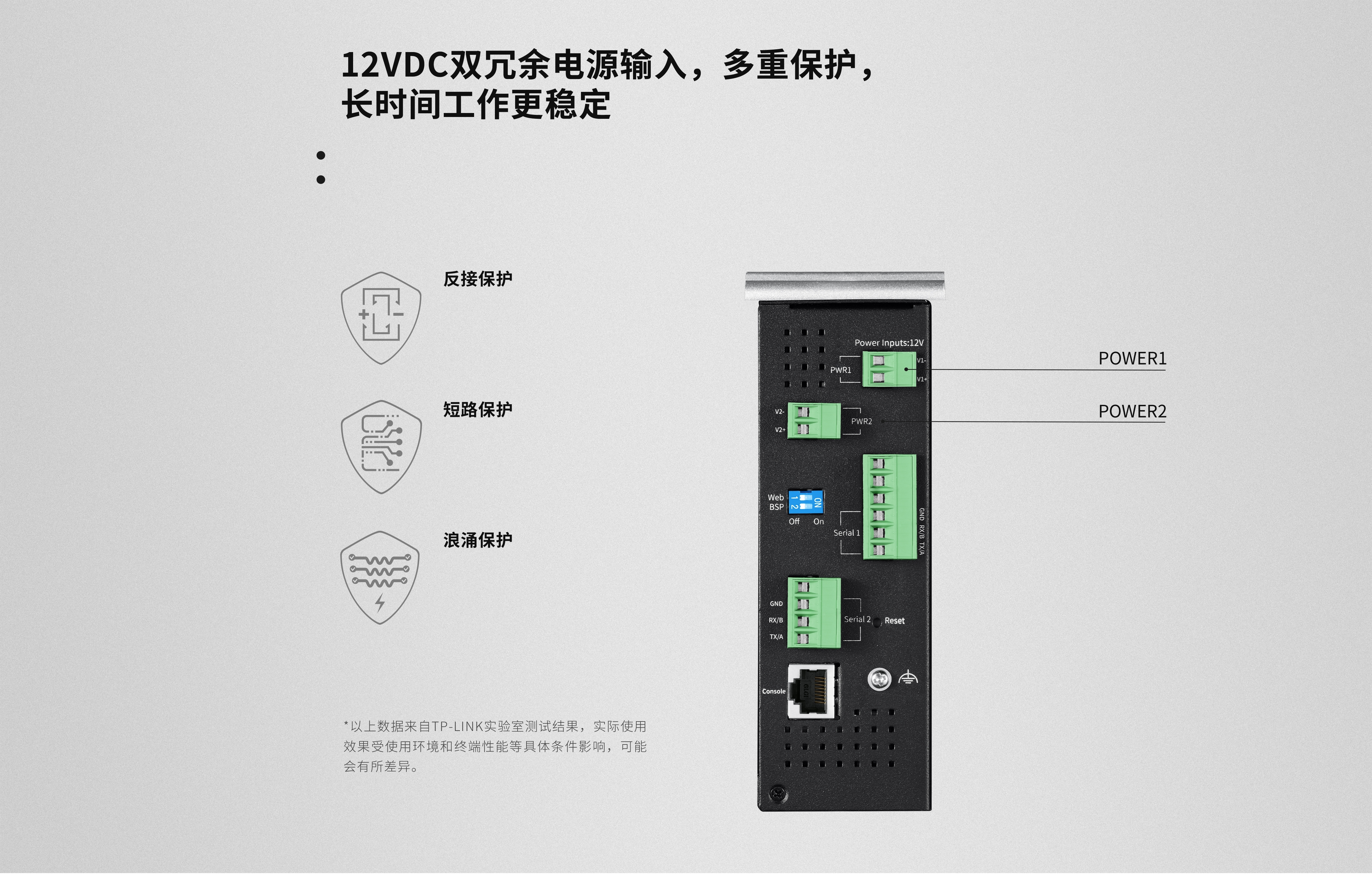

支持两路电源同时接入，电源冗余供电，保证设备不间断工作。
提供三种电源防护保护，大大提高交换机供电的可靠性。

支持正负极反接保护，
反接亦可正常工作，
防止误操作损坏设备。

当设备发生短路时可
快速切断电源，避免
产生其它意外事故。

可通过4KV共模、
1KV差模浪涌冲击测
试，大大提升电源抗
雷击性能。*

PCB板采用化学镍金板，具有高抗腐蚀、抗氧化性能，电气性能更优异。
精选高规格长寿命日系电容，大幅度提升产品的使用寿命。
高冗余系统电路设计，避免外界环境突变影响设备正常工作。
采用TP-LINK严苛的工业级产测工艺，有效释放元器件电气应力，大幅提升设备可靠性。

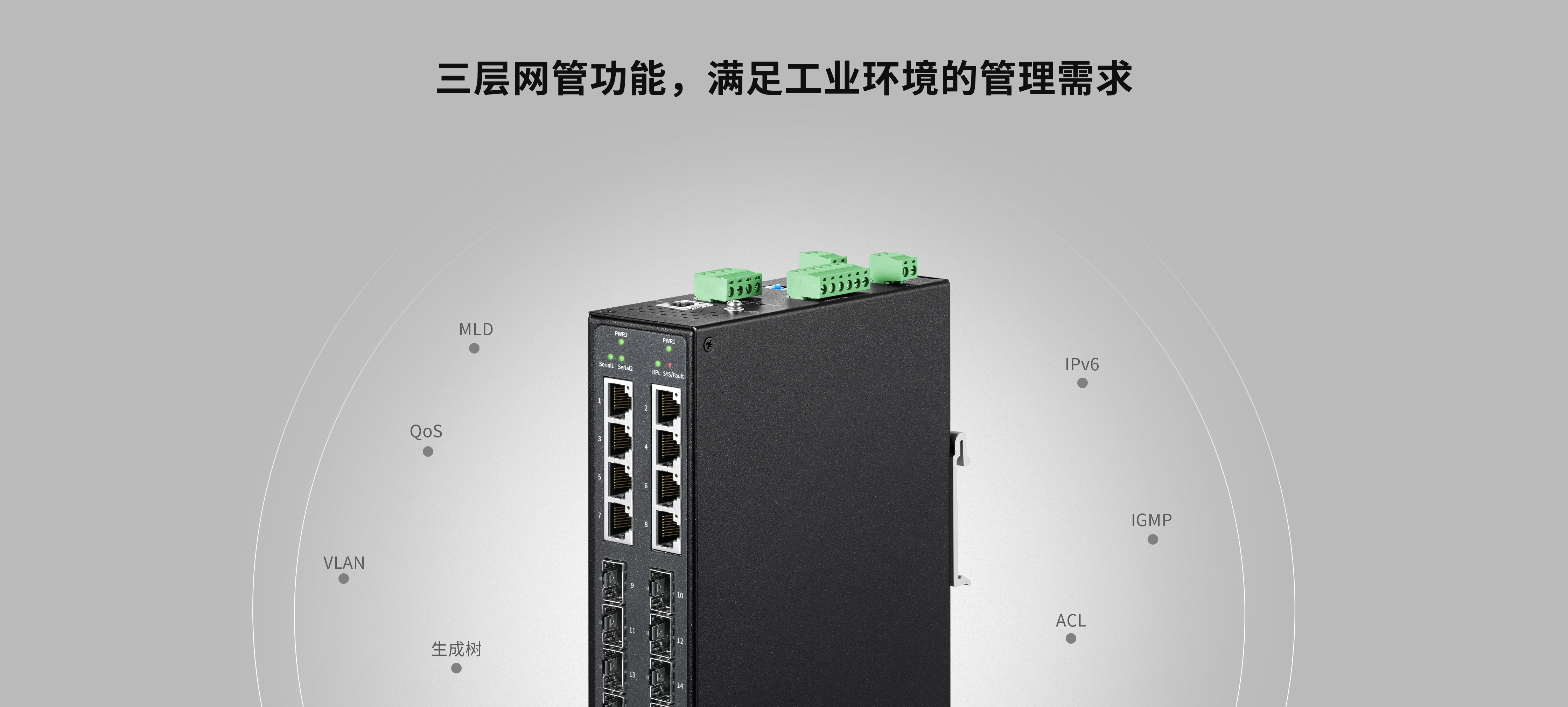

采用新一代高性能硬件和软件平台，提供两个千兆上联光口，支持三层路由协议、完备的
安全防护机制和完善的ACL\QoS策略，易于维护，满足工业环境下的各种管理需求。

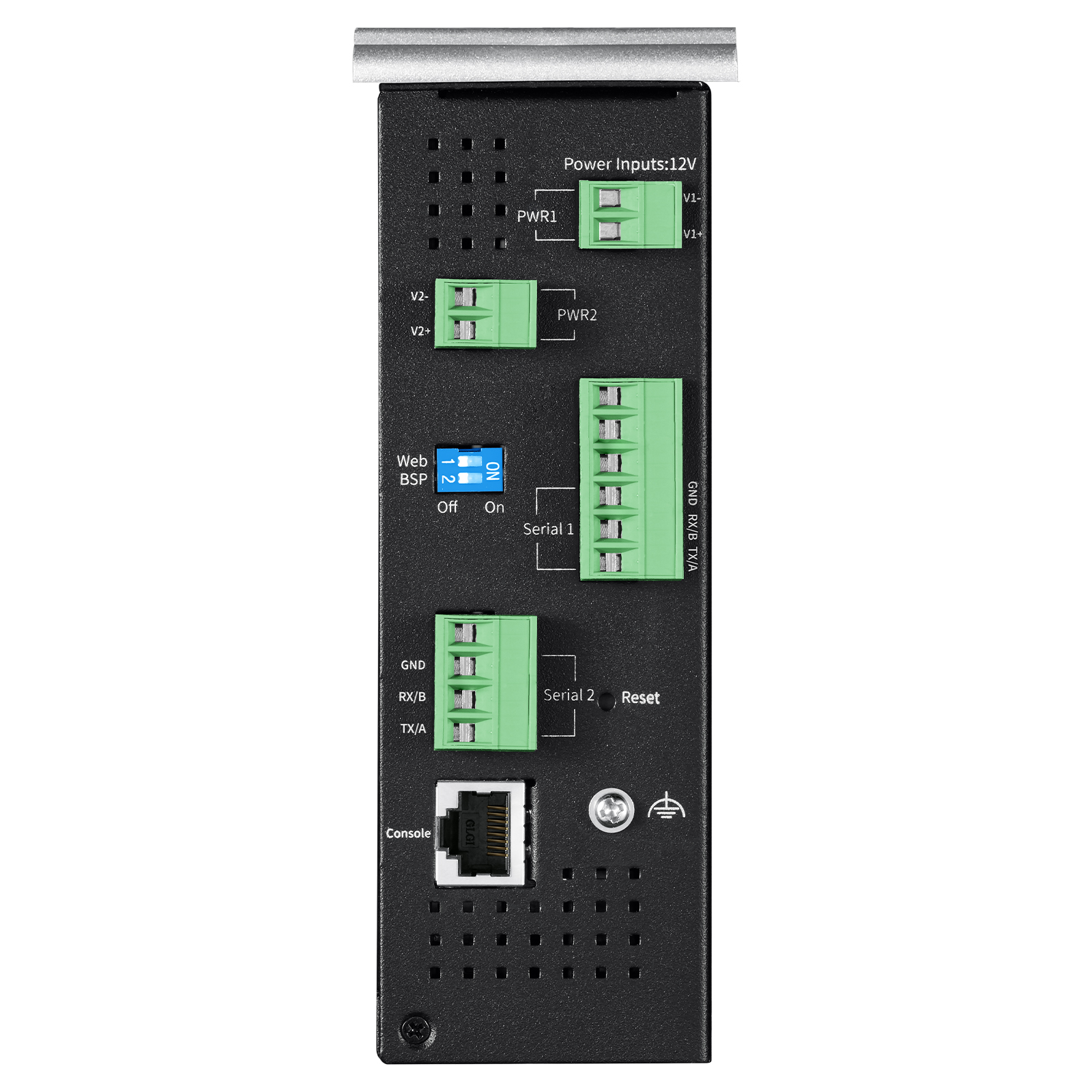

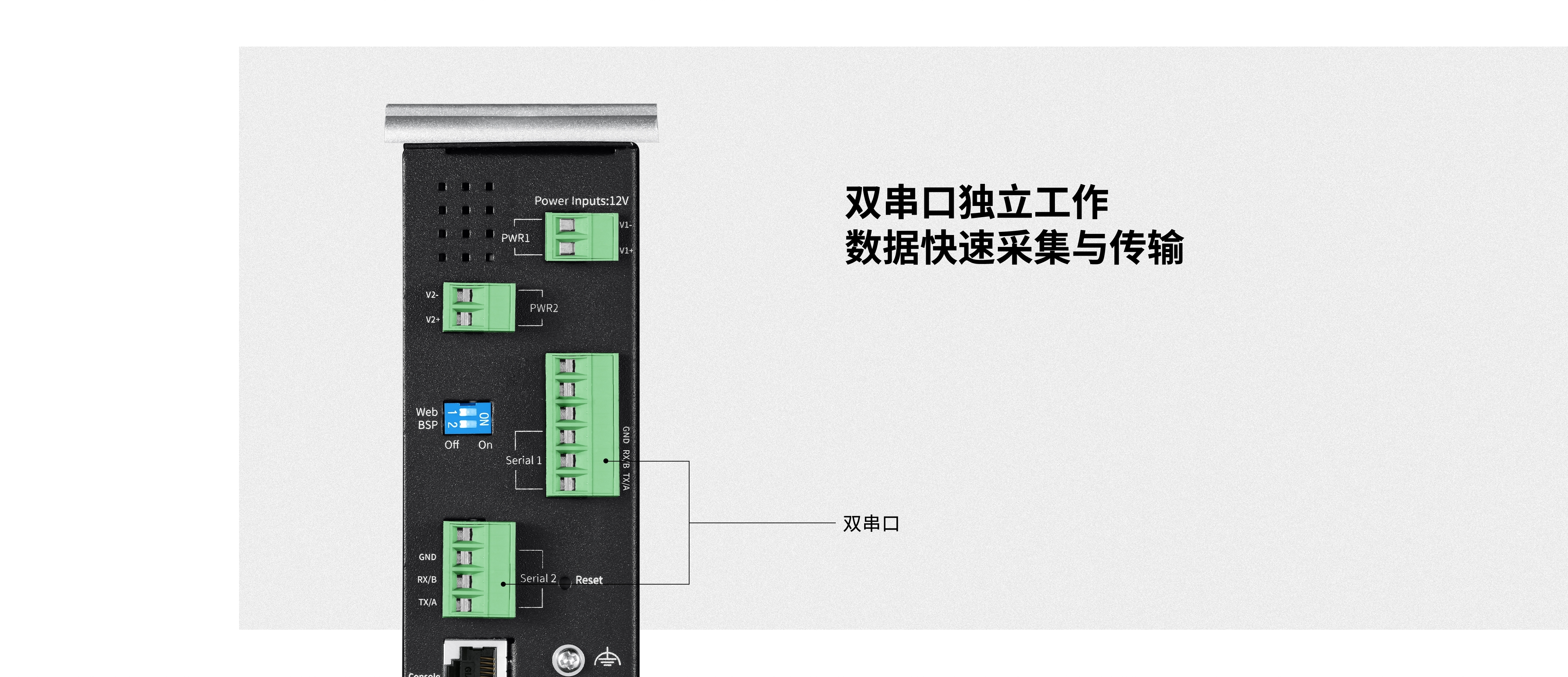

双串口独立工作，
支持RS-232/485等标准通信接口协议，
实现工业现场的串口设备接入IP网络，
保障现场数据的快速采集与传输。

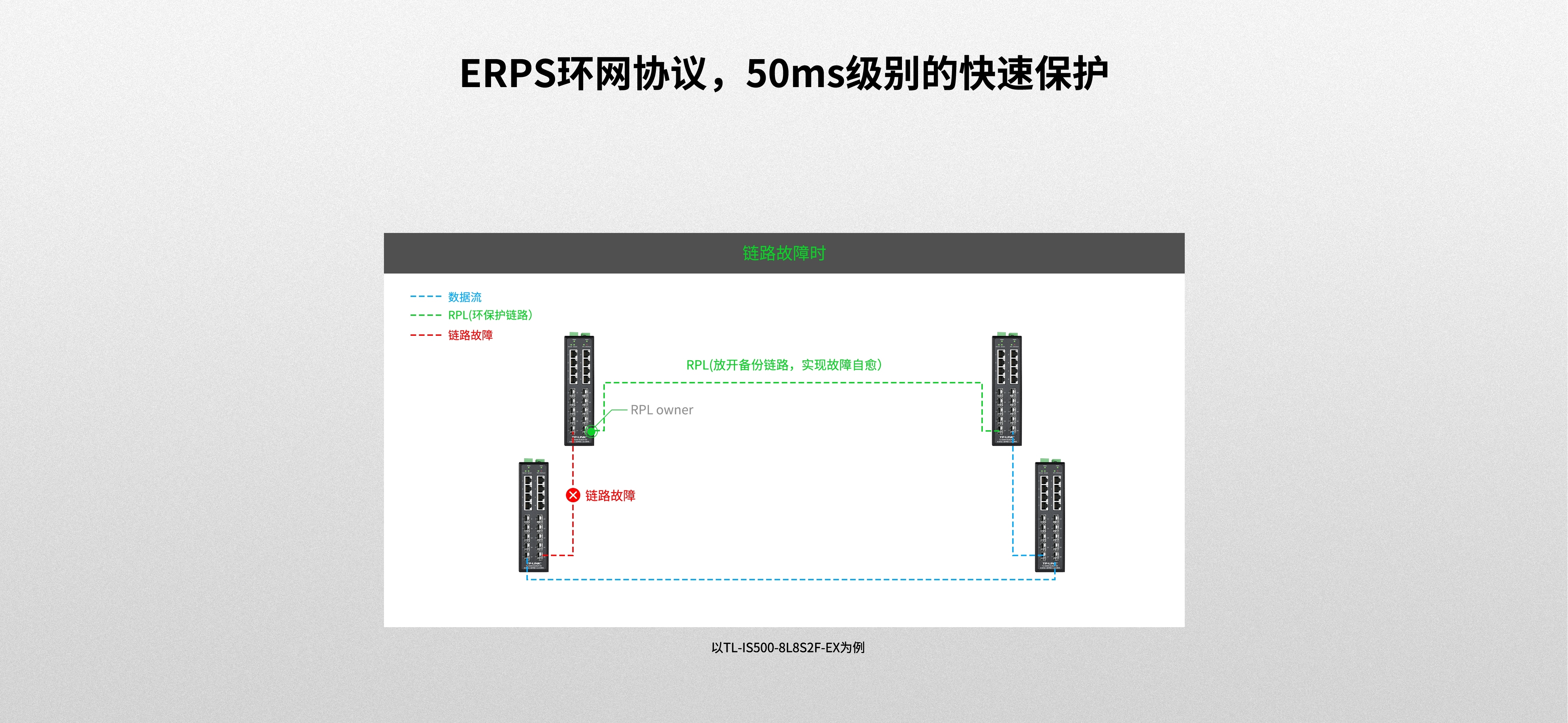

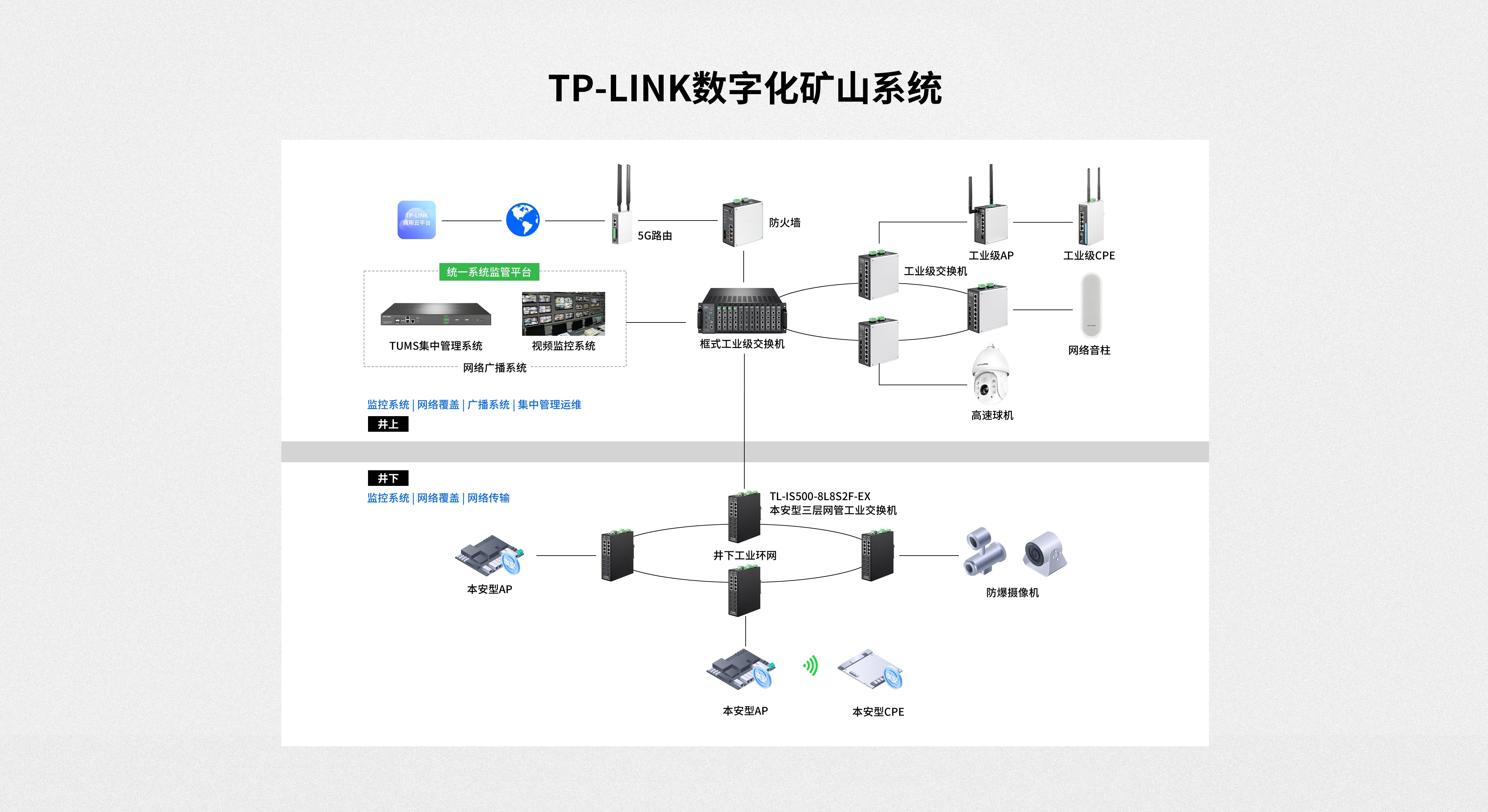

ERPS环网协议，是以太网多环保护协议。
可单环、多环组网，支持快速环网（故障自愈时间＜50ms），有效避免网络环路、广播风暴
等现象，保护工作数据，提高网络可靠，具有强大的环境适应力和高速的拓扑自愈性。

TL-IS500-8L8S2F-EX可以方便地进行DIN导轨安装以及壁挂安装，可根据需求灵活
选用安装方式，让工业级以太网交换机的使用变得简单可靠。

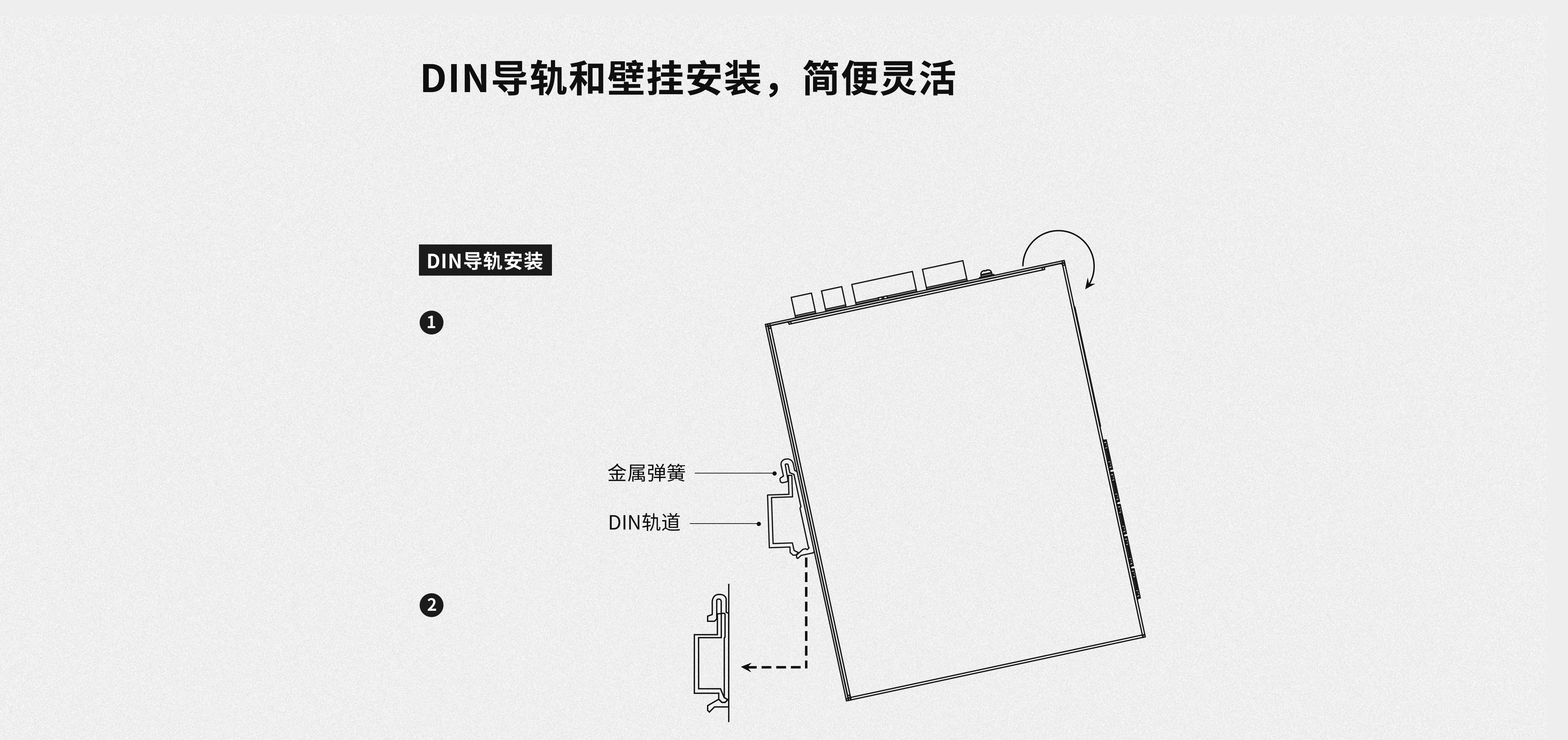

将DIN导轨的顶部插
入刚性金属弹簧下方
的槽口中

将DIN导轨座单元迅速
按入如图所示位置

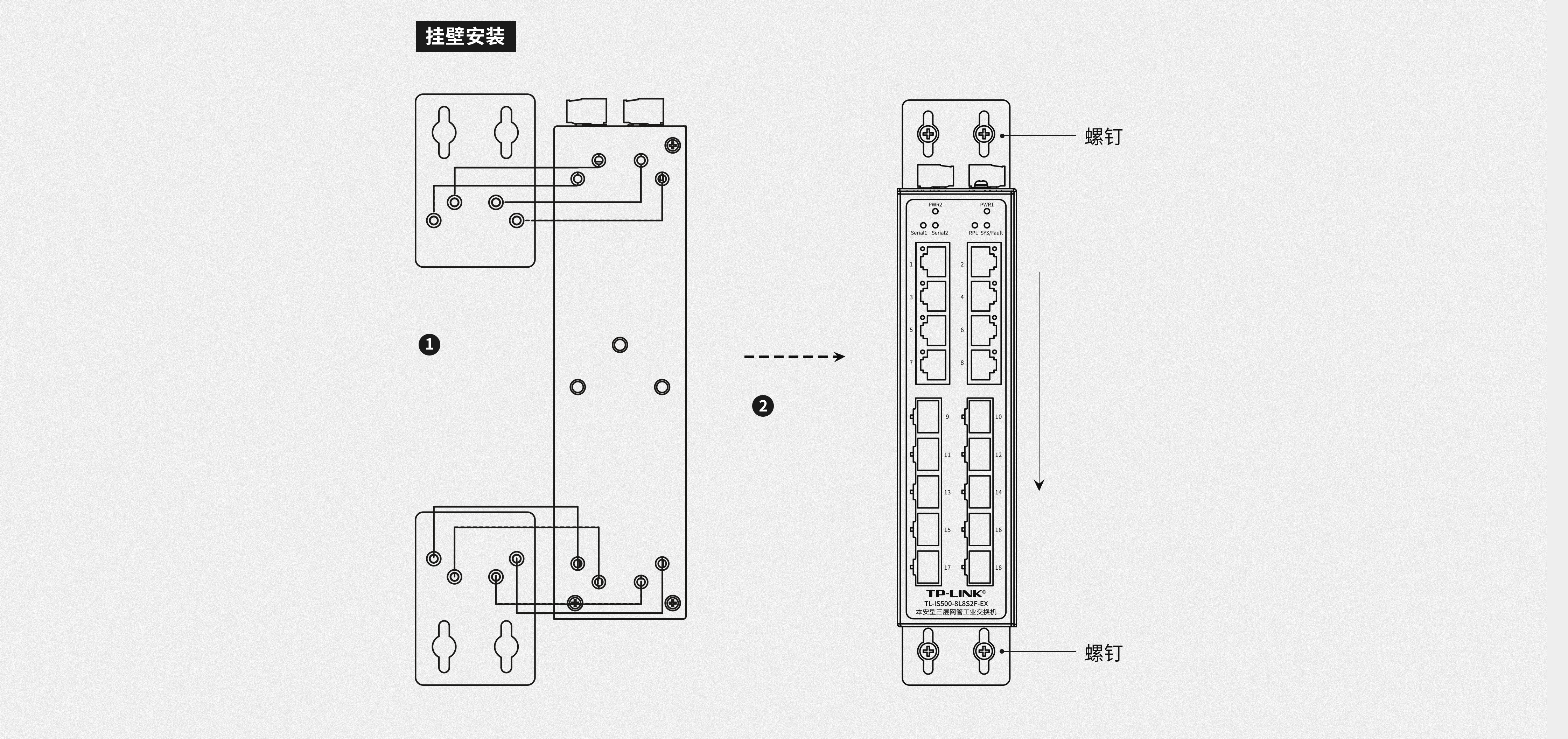

安装壁挂板
到交换机上

通过螺钉
将交换机
竖着固定
到墙体上

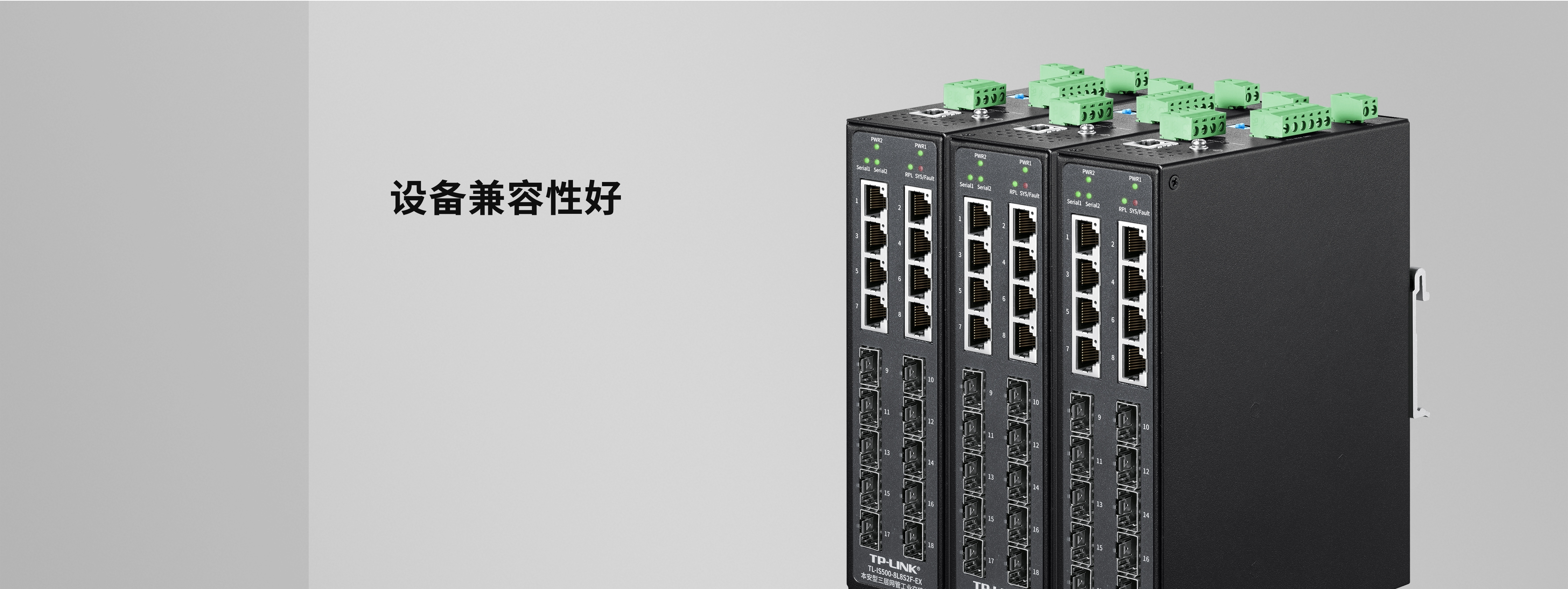

TP-LINK已有数以亿计以上的各种以太
网交换机设备运行在全球各地，服务各
行各业，保证TP-LINK以太网交换机能
兼容各类的网络设备与生产设备。

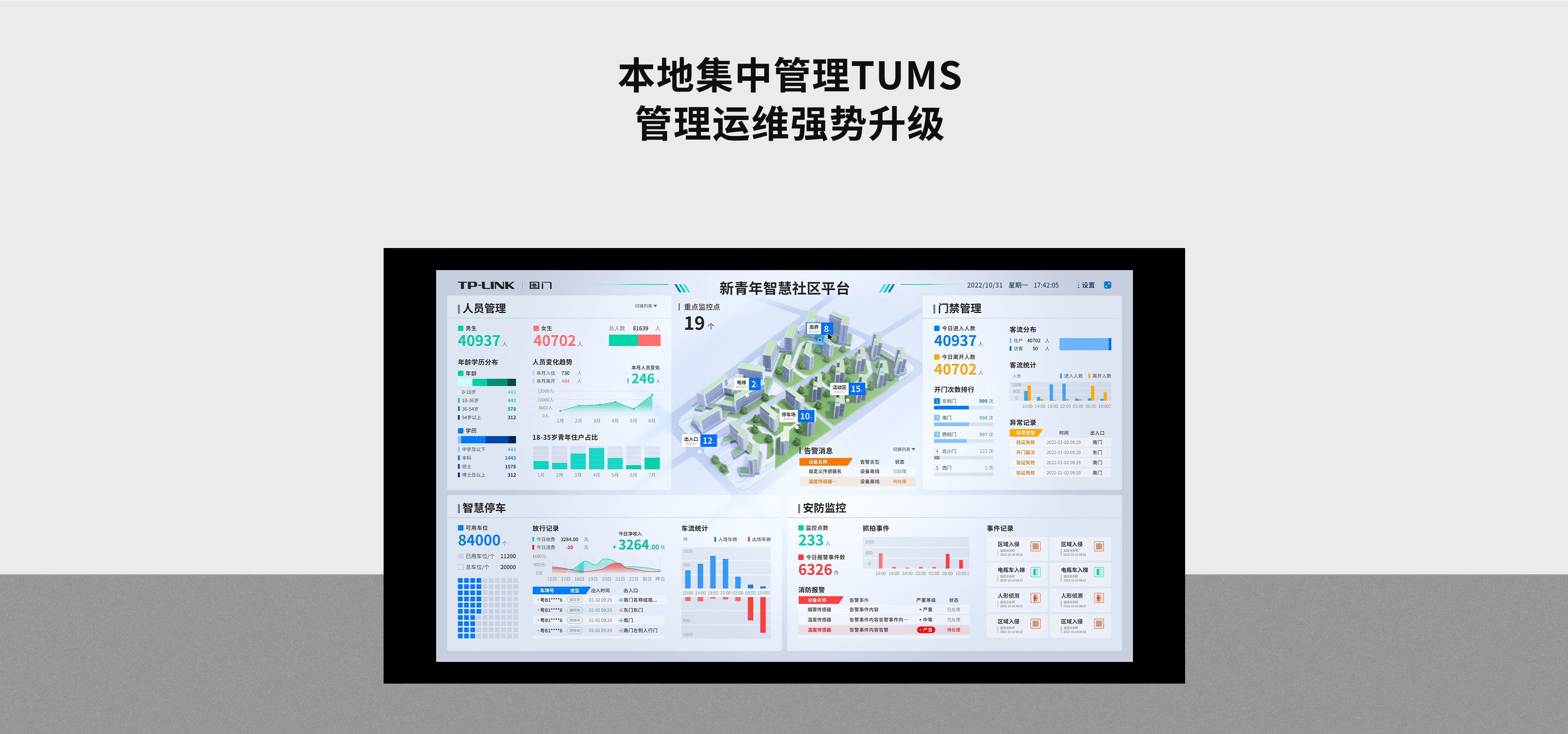

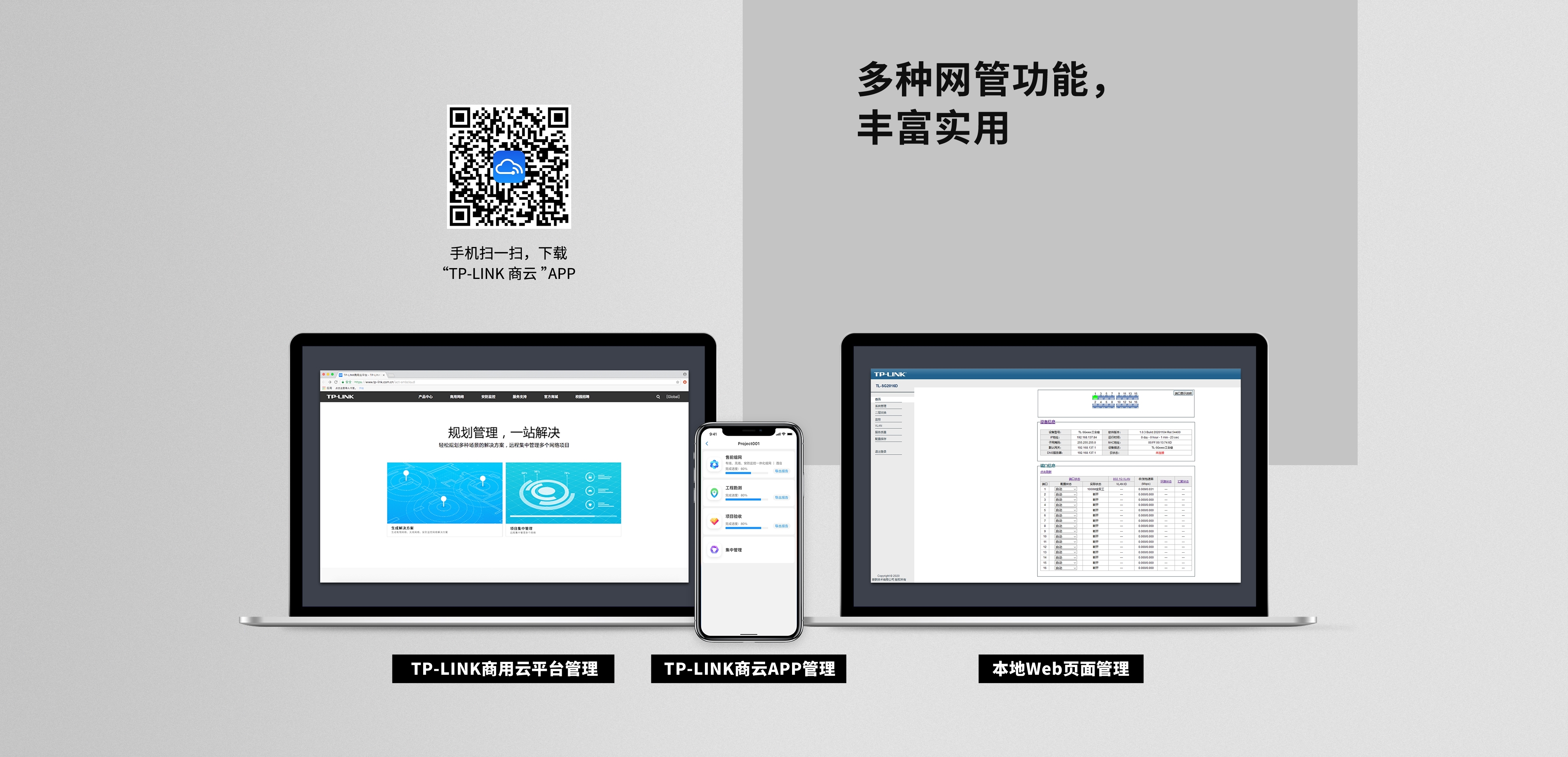

自动发现添加局域网设备，批量配置设备，管理数据加密，可视化大屏显示设备运行状态，
异常及时告警，一键排障快速处理。

提供云管理功能及三层网管功能，支持灵活的
802.1Q VLAN、端口监控、端口汇聚、QoS、
带宽控制等典型实用的网络管理功能，对网络
进行有效管理和维护。
