三频10流，AX10200
新一代Wi-Fi 6标准

支持新一代Wi-Fi 6 标准，三频10流，无线规格高达AX10200，
支持160MHz大频宽，4K QAM调制方式，带机量高达1152台

支持160MHz超大频宽，
速度两倍于80MHz频宽*

配合支持160MHz频宽的手机使用，理论
信道速度两倍于80MHz频宽的AP。

*需配合支持160MHz频宽的设备使用

支持4K QAM传输技术，
峰值速率提升20％*

4K QAM传输技术超出常规Wi-Fi 6标准，属
于制定中的Wi-Fi 7草案要求。4K QAM传输
技术将单个时间单位内，传输的数据密度提
升20％，将手机上网峰值速率提升20％。

*需配合支持4K QAM技术的终端使用，5G频段理论速率，
对比1024QAM技术提升

三个独立信号互不感染
大大降低Wi-Fi卡顿和拥堵

三频并发，提供三个互不干扰的独立Wi-Fi信号，与普通双频路由器相比，多一个独立的5GHz频段Wi-Fi信号，
这意味着在多人多设备连接的情况下，三个频段的Wi-Fi资源能够更均衡地分配，拥堵和卡顿的情况能够大大缓解。
并且在一个5GHz频段出现干扰和堵塞的情况下，另一个5GHz频段可以顺畅使用，稳定性大大提升。

5G多一频
带机量多一倍

提供互不干扰的两个5GHz频段，
相比只有一个5GHz频段的吸顶AP，
5GHz的带机量多出一倍*，
带机量高达1152台，
酒店、办公、商铺用户数设备数再多，也不怕。

*仅与相同芯片规格下，普通双频吸顶AP相比，5GHz频段带机量多一倍

2.5G网口，超千兆组网

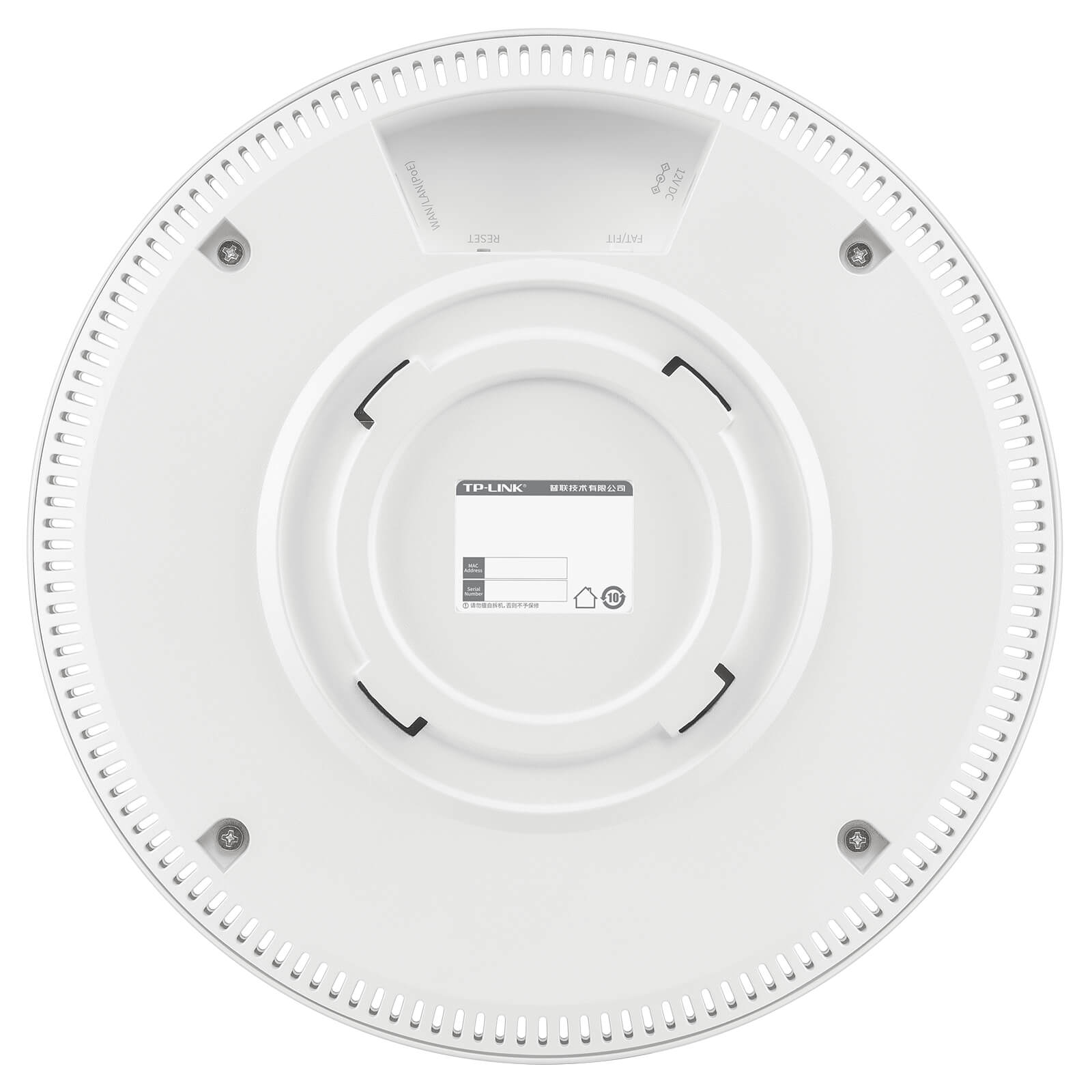

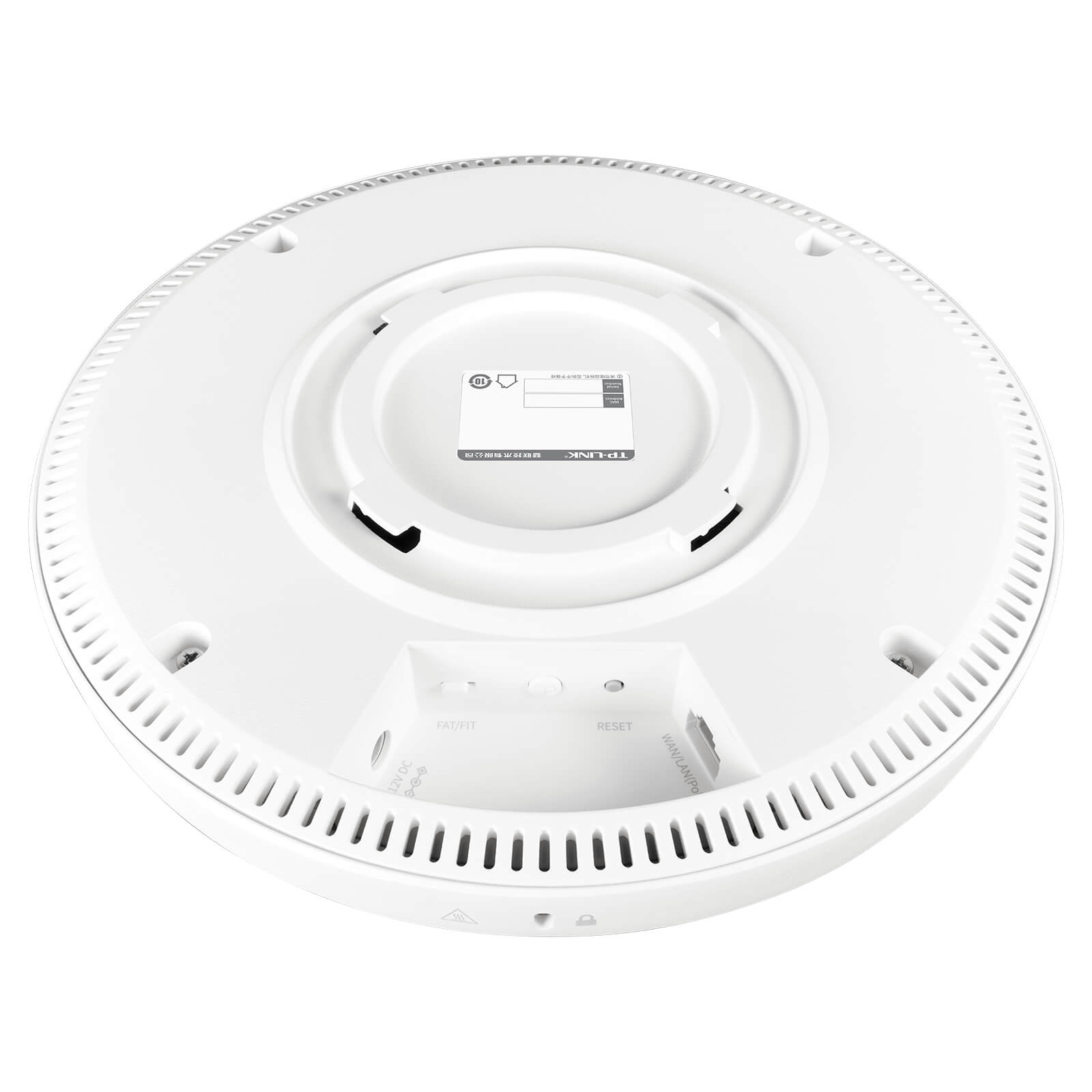

网口隐藏设计，更整洁

采用2.5G网口，突破千兆限制，大大提升有线传输速率，轻松驾驭1000M入户，
2500M也不在话下，轻松实现全屋超千兆组网。并且网口采用隐藏结构，巧妙隐藏网线，
不让杂乱的电线和网线，破坏使用场景的整洁统一。

10颗外置独立FEM
无线信号覆盖更广

10颗外置独立FEM（1颗FEM内含1颗PA和1颗LNA），即使弱信号也能灵敏接收，
进一步提高AP无线发射功率，降低无线信号接收噪音干扰，覆盖范围更广。

DL/UL OFDMA技术
降低多人同时在线游戏延时

2.4GHz和5GHz频段均支持上下行OFDMA技术，在上行和下行数据传输方面，
在多用户上网环境下，均可大幅改善每一位用户的平均传输率，大幅降低延时。
尤其是多人手游场景，网络延时降低对游戏体验有明显改善。

MU-MIMO+Beam-forming技术

上行和下行均支持MU-MIMO技术，有效地提升了数据传输效率，使数据从低效
率的“一一排队，顺序通过”方式，变成高效率的“齐头并进”。

配合波束成型（Beam-forming）技术，自动检测手机、Pad、电脑等终端设备
在网络中的位置， 再将Wi-Fi能量集中到终端所在方位，增强信号。不管家里有
多少手机、Pad、电脑等终端设备，每个上网都高速。

更多无线技术加持
性能更强劲

TP-LINK“易展”AP

“易展”AP是什么？

传统的无线AP组网，设备众多，且需要专业人员施工，费时、费力、费钱。
TP-LINK“易展”系列AP产品颠覆传统AP复杂的布线方式，通过TP-LINK Mesh
技术，无需布线，可实现最多8台“易展”AP一键无线互联。仅需简单设置单台
AP网络配置，即可自动同步到所有AP，让AP组网、管理更加省时、省力、省钱。

易展AP的无线Mesh组网模式，作为传统有线组网的扩展和补充，推荐用于终端密
度不高的场所，优势在于免布线，便捷且成本低，对于带机量要求较高的高密度
场景，建议采用传统有线组网方式。

此外，易展AP在传统AP基础上新增路由功能，在一些中小型网络中，可以省去单
独的路由器设备，实现极简组网。

如何辨别“易展”AP

产品型号中有“易展”，或设备上有“易展”按键的AP产品就是易展AP。

如何使用“易展”AP

AP组网，仅需4步：

手机通过商云APP（下载二维码）连接到任意一台易展AP，或直接访问某台易展AP的Web页面。
简单配置AP的无线参数（如需使用AP路由功能，可一并配置）。
按下已配置的易展AP上的易展按键，再按下其他易展AP的易展按键，配置自动同步到其他AP。
将所有AP安装到安装点，易展AP之间将自动组网。

如何添加新的易展AP到原有网络：

分别按下新易展AP，和原有网络中任意一台易展AP上的易展按键，即可添加新的易展
AP到原有网络，一键同步，无需配置。
或者通过商云APP、访问设备Web页面，也可一键发现新易展AP，授权允许接入。

典型使用场景

小型网络

如餐馆、店铺、酒店大堂

小型网络组网

中型网络

如多层办公楼，可以分成多个Mesh单元组网
推荐作为传统有线组网的覆盖扩展

中型网络组网

中型网络AP组网，仅需5步：

首先根据设备规划情况，将AP分为几组（例如图中分为三组），并且每组中任选一个AP，通过网线与
TP-LINK无线控制器（以下简称AC）连接。
然后登陆AC的web管理页，对AP的无线参数及射频参数进行配置。
配置好后，按下该AP的易展按键，再按下同组中其他AP的易展按键，配置自动同步，组成一个MESH单元，
也可通过AC管理页面，批量发现和添加易展设备。
按照同样的方法，配置其他组AP。
将所有AP安装到规划地点，易展AP之间将自动组网。

多样无线技术
无线网络性能、
质量、体验优化

自动射频调优

自动计算AP邻里关系、
干扰和负载情况
保证无线网络高性能运行。

内置双频专业天线

专为吸顶安装设计的双频天线，
将无线能量集中在AP的正面，
提升信号质量。

智能漫游技术

采用基于kvr协议的智能漫游技术，
让终端设备自动接入到信号质量更好的AP。

更多功能优化
抗干扰、高稳定、强信号、更均衡

自动剔除弱信号设备

智能识别并踢除弱信号设备，
提升整体网络漫游质量。

频谱导航（5G优先）

智能分配无线终端连接频段，
让2.4G/5G频段信号负载更均衡。

多频合一

将多个信号和频段合并为1个共同的SSID，
根据终端实时上网速率，
自动适配更优的信号和频段。

*部分功能需进入产品软件界面，进行相关设置。

施工、安装、管理、维护都便捷

支持802.3 bt/at标准PoE，方便施工
和12V DC两种供电方式*，节约成本

吸顶、壁挂两种安装方式，
灵活方便

胖瘦一体，不同规模的
无线网络都可高效管理

胖AP(FAT AP)模式
适合小面积无线覆盖

无需搭配TP-LINK无线控制器（AC ）使用，
AP可独立工作，无线组网成本低。

瘦AP(FIT AP)模式
适合大面积无线覆盖

需搭配TP-LINK无线控制器（AC）使用，
可通过AC统一管理所有AP，真正实现AP零配置、
即插即用，降低无线管理难度。

TP-LINK商用云
平台统一管理

Web和手机APP都支持，
管理和维护更方便。

扫一扫
下载“TP-LINK 商云”APP

*本产品不含电源适配器，如需使用DC供电方式，请自行购买12VDC 4A输出的电源适配器和5.5mm*2.1mm的DC电源接头

*遵循法规，地区设置中选择中国5G2频段不支持160MHz。
