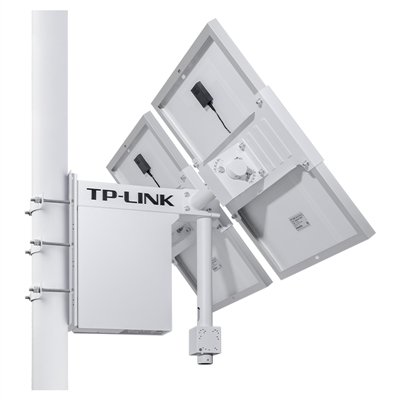

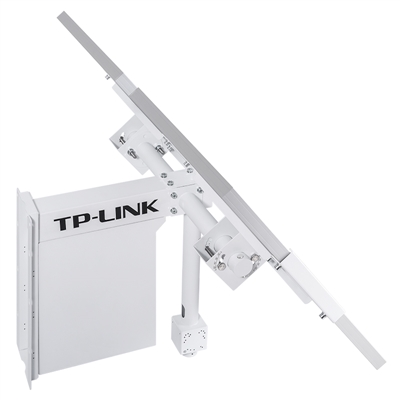

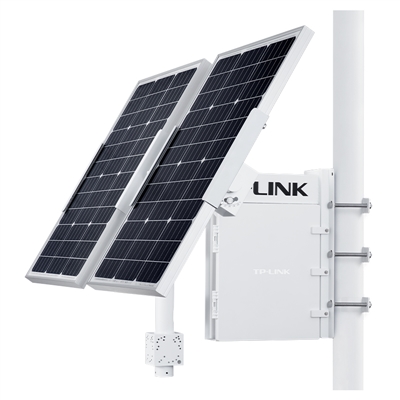

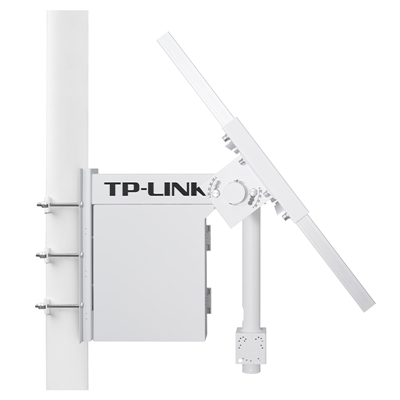

一体化模块式智能太阳能供电系统

TL-ZJ800&TL-K234

  • 专利创新的模块化设计,一次安装,灵活扩容升级
  • 供电系统由一体式支架&智能控制器、太阳能组件、智能电池三个模块组成
  • 一体化支架采用高品质SGCC镀锌钢,通过风洞实验室的14级风力测试
  • 防水箱体符合IP66防尘防水,采用耐候PC加玻纤,有效适应室外恶劣环境
  • 智能控制器采用专利MPPT控制技术,充电效率提升20%
  • 输出3路12V直流电源,最大输出电流可达5A
  • 太阳能组件采用单晶A级太阳板,转换效能可达21.6%
  • 4个安装角度可选(20°、30°、45°、55°),适应全国各地环境
  • 太阳能板表面覆盖3.2mm高强度钢化玻璃,防冲击能力更强
  • 智能电池模块,支持智能辅热,适应极端寒冷天气
  • 多重安全保护,支持过充、过放、过流、过温、短路保护
项目咨询

一体化支架 TL-ZJ800

尺寸(长*宽*高)
  • 750mm*497mm*575mm
重量
  • 12KG
材质
  • SGCC热镀锌钢板
抱杆
  • 兼容80mm~120mm立杆
防水箱
  • PC+10%GF材质,IP66防护等级
兼容模块
  • 1个智能控制TL-K234;2个太阳能组件;3个智能电池模块
抗风等级
  • 最大14级

智能控制器 TL-K234

太阳组件接口
  • 2个,可接入TL-S60W、TL-S90W
智能电池模块接口
  • 3个,可接入TL-C20AH、TL-C26AH
输出规格
  • 3路12VDC输出,最大输出电流5A
网络端口
  • 1个10/100Mbps以太网端口
产品功能
  • 查看智能太阳能供系统运行状态,以及实时了解电池电量、太阳能组件发电效能、设备耗电等信息。
尺寸(长*宽*高)
  • 191mm*40mm*82mm
工作温度
  • -30°~60°
防护等级
  • IP66
工作环境
  • 室外

智能电池模块

工作电压
  • 9~12.6V
工作电流
  • 10A Max
电池容量
  • TL-C20AH:20AH; TL-C26AH:26AH
重量
  • 1.3KG
尺寸
  • 297mm*72mm*83mm
工作温度
  • -30°~60°
防护等级
  • IP66
工作环境
  • 室外

太阳能组件

太阳能板材质
  • A级单晶硅,表面覆盖3.2mm钢化玻璃
标准输出功率
  • TL-S60W:60W/18V; TL-S90W:90W/18V
标准输出功率/电压
  • 60W/18A
尺寸
  • TL-S60W:690mm*516mm*30mm; TL-S90W:100mm*516mm*35mm
重量
  • TL-S60W:5.5KG; TL-S90W:7.2KG
*以上介绍所引用数据和产品表现为产品在特定设备特定实验环境下的表现,基于现场实际环境或设备的不同可能会有所差异,提及的技术对比均为科学原理解释,不涉及其他目的。
 以上内容中所提及到的第三方产品信息例如旗舰机型、运营商带宽等,均为截止至产品正式发布日期,来自主流厂商的统计信息。
 同一型号的产品可能有多个版本,以上页面中的产品图片、APP/软件界面仅作示意,实物产品(包括但不限于外观、颜色)和APP/软件界面(包括但不限于UI、配图)可能略有差异,请以实物为准。
 由于产品版本、批次、生产供应因素的实时变化,为尽可能提供准确的产品信息、功能参数、外观细节,TP-LINK可能实时调整以上页面中的文案表述和图片效果等内容,以求与实际产品一致。如有调整恕不另行通知。
 受测量环境、测量方式等因素影响,产品尺寸、参数等信息可能存在一定的科学误差。
