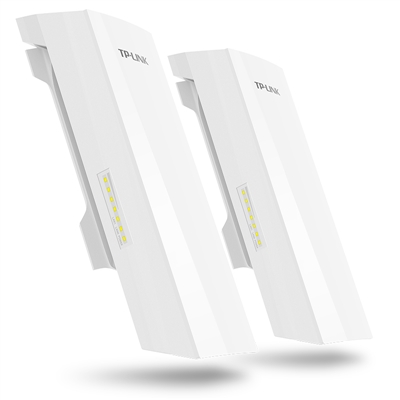

TL-S5-15KM摄像头端&TL-S5-15KM录像机端监控专用无线网桥套装(15公里)

监控专用无线网桥套装(15公里)

TL-S5-15KM摄像头端&TL-S5-15KM录像机端

专业室外壳体设计，适应各种恶劣环境
11AC无线技术、867Mbps无线速率
纯净5GHz频段，干扰更少，无线传输距离达15千米以上
出厂免设置，默认设置网桥连接
支持Passive PoE 供电
无线发射功率线性可调，根据需求调整传输距离、避免同频干扰
能为中小型企业提供更简捷、更便利、更安全的网络体验

项目咨询

产品描述规格参数解决方案成功案例资源下载

15公里

高清视频流畅传输

监控专用无线网桥套装(15公里)

TL-S5-15KM摄像头端 & TL-S5-15KM录像机端

专用于户外监控领域专业的远距离视频传输

双5G频段867Mbps高速率无线传输
监控画质稳定、清晰、无卡顿

专用于监控领域的无线网桥套装，支持点对点远距离视频传输。
11AC 5GHz频段，867Mbps无线传输速率，速度快、信号不堵塞；
支持band1、band4双5G频段，多信道可选，有效规避干扰，
避免数据丢包，减少视频卡顿，保障工程监控画质的稳定和清晰。

专为户外设计，有效传输距离达15公里

提供26dBm的发射功率，适合户外远距离传输应用；搭配13dBi双极化天线，极化方向相互正交，
有效保证隔离度和分集接收的良好效果。13dBi高增益，信号更集中，有效传输距离达15公里以上。

典型应用场景

安装简单无需配置维护方便

抱杆安装简单方便，智能指示信号强度

无需安装工具，即可进行抱杆安装，简单方便。摄像头端配备智能指示灯，
可根据接收到的无线信号强弱调节亮灯数目多少，简化用户多次调整安装角度的过程，
轻松实现优质的远距离无线传输效果。

出厂配对免设置，支持一对多扩展

录像机端与摄像头端出厂默认配对，无需用户手动配置即可直接进行数据传输。
同时，支持一对多扩展。

专业室外壳体设计，适应各种恶劣环境

采用ASA室外工程塑料壳体和专业元器件，提供IP55级防尘、防水，适应风吹、日晒、
雨淋、雪冻等各种恶劣环境，即使是极端的高低温（-30℃~70℃）环境，也能正常稳定工作。

Passive PoE网线供电，组网成本低

采用Passive PoE供电，无需使用PoE交换机，组网成本低。

WEB管理系统提供丰富的软件功能

支持智能测距、频谱分析和线性调整发射功率功能，登录软件配置页面
可集中查看系统资源状态、无线信号质量、射频状态、吞吐量等工作参数，实时掌控设备工作状态。

13.5公里高带机量监控回传实测案例

测试日期：2017.5.19
测试地点：录像机端所在地点：深圳市华侨墓园附近海岸

摄像头端地点：深圳市云海山庄海滩附近

摄像头端离录像机端距离：13.5KM
测试环境：（气温：28℃ 相对湿度：85% 风力风向：东北风4级 AQI指数：43 ）
*天气数据仅供参考。
测试产品：TL-S5-15KM监控套装

测试过程

在选定测试地点安装摄像头端和录像机端。

分别给摄像头端和录像机端上电，自动配对成功后，
测试并记录摄像头端到录像机端的无线吞吐量。

录像机端接入NVR，摄像头端接入若干IPC，设置IPC主码流为4Mbps,子码流为1Mbps，
在NVR端预览IPC回传画面。适当增减IPC数量，在预览无卡顿、
回放画面清晰的前提下，记录最大可带IPC路数。

设置IPC主码流为2Mbps、子码流为0.5Mbps，
重复第三步，确认最大可带IPC路数。
