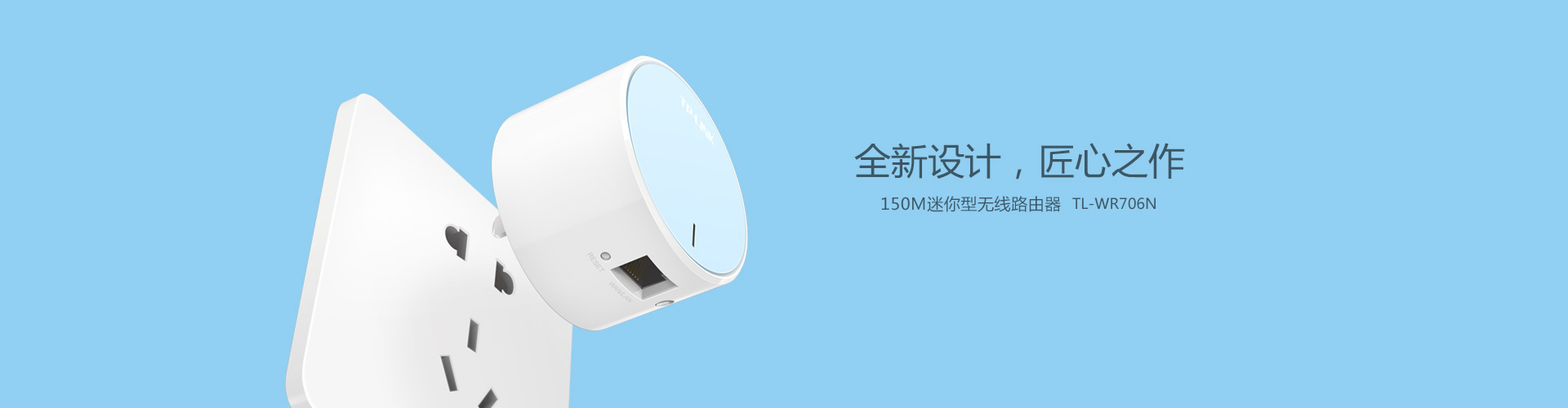

TL-WR706N
外形设计、工艺处理、内部电路布局等每个细节都经过精雕细琢,具备更加轻巧迷你的外形设计,更精密的工艺处理及更加人性化的管理方式。
TL-WR706N每个细节都经过精雕细琢。为了让外形更加小巧,我
们在内部PCB布局上创新性地将原本一块大的方形PCB板改成两块
圆形堆叠的小PCB板,这样可以将产品外形由原有的方型改变为圆
型,使外型更加精致美观,同时整体体积也缩小了32.3%。
当然,这个大小对硬件布局和产品结构的设计都是一个很大的挑战
在硬件布局上
要在一个单层面积不到20cm2的狭小空间里完成高品质电路的布局;
要解决两块PCB板之间的信号干扰问题;
要放得下RJ45等硬件接口,将电源适配器内置,符合电气安全,而且电源必须是可收合的。
在结构设计上
圆形配模需要做到无缝连接、在圆形外观上要安排方形的RJ45等硬件接口,接口开孔的模具实
现会更复杂,底部的插头也需要重新设计。
得益于TP-LINK工程师在开发迷你系列路由器上所积累的经验,在不断的实验中找到了合适的
解决办法,最终将产品不折不扣实现。
TL-WR706N创新性采用圆形外观设计,为确保圆的精准,这意味着工艺处理要更加精密。为此,我们采用了高等级奥地利进口特种模具钢材,同样钢材多用于飞机机翼、汽车发动机、手表轴承以及钱币铸造等精密行业。使用了精度高达0.1微米的数控加工中心(CNC),同类设备也用于制造航天工业中关键性航天器部件。它使TL-WR706N获得更高的真圆度,打造机身的高精度与简洁外观。
为满足用户在不同环境下的使用需求,TL-WR706N提供了AP、
Router、Client、Bridge、Repeater共五种工作模式。
而且,针对用户最常用的AP和Router模式,设置了模式拨动
开关,它会自动保存用户最近的一次参数设置,当上网环境
变化时,只需通过硬件开关切换工作模式,无需重复设
置,即插即用,使用方便。
TL-WR706N采用电源一体化设计,不再需要外接电源适配器,插头可完全收合,精巧便携。默认AP模式,即插即用,无需配置,使用简便。
TL-WR706N是专为智能手机、平板电脑、笔记本等移动设备的Wi-Fi无
线上网而设计,外型精致小巧,典雅大方,是差旅必备的时尚之选。



好设备、好工程,要配好网线

对网络、安防、智能楼宇等工程而言,无论交换机、路由器、安防摄像机的设备性能多好、宽带线路速率多高,
一旦布线质量不过关,整个网络性能都会功亏一篑。市面充斥了大量品质低下、以次充好的布线产品,
普通消费者很难辨别。TP-LINK综合布线企业标准,全面高于国际标准和国家标准,品质值得信赖。
*京东、天猫、淘宝、官方商城、线下经销商均有售

点击查看TP-LINK综合布线全系列产品


* 以上介绍所引用数据为产品在特定设备特定实验环境下的表现,基于现场实际环境或设备的不同可能会有所差异,提及的技术对比均为科学原理解释,不涉及其他目的。产品图像仅供参考,请以实际销售实物为准。

规格参数

协议标准
  • IEEE 802.11n、IEEE 802.11g、IEEE 802.11b;
  • IEEE 802.3、IEEE 802.3u
无线速率
  • 150Mbps
接口
  • 1个10/100M自适应LAN/WAN口,支持自动翻转(Auto MDI/MDIX)
按钮/开关
  • Reset按钮
  • 模式选择开关
LED
  • 状态指示灯
天线
  • 内置智能全向天线
尺寸
  • 直径55mm x 高度35mm(D x H)

基本功能
  • 无线开关;
  • SSID广播开关;
  • 信道选择:1-13;
  • 频段带宽可选:20MHz、40MHz、自动;
  • 无线模式可选:11n only、11 bgn mixed、11 bg mixed、11g only、11b only。
工作模式
  • AP(无线接入点)模式;
  • Client(无线客户端)模式;
  • Repeater(无线中继)模式;
  • Bridge(无线桥接)模式;
  • Router(无线路由)模式。
无线安全
  • 无线MAC地址过滤;
  • 无线安全功能开关;
  • 64/128/152位WEP加密;
  • WPA-PSK/WPA2-PSK、WPA/WPA2安全机制。

实用功能
  • IP带宽控制功能(无线路由模式支持);
  • 花生壳DDNS(无线路由模式支持)。
网络设置
  • WAN口连接类型支持:PPPoE、动态IP、静态IP(无线路由模式支持);
  • 拨号方式类型:自动拨号、按需拨号、手动拨号、定时功能(无线路由模式支持);
  • MAC地址修改与克隆(无线路由模式支持);
  • VPN Pass-through(无线路由模式支持);
  • 静态路由(无线路由模式支持)。
DHCP设置
  • DHCP服务器(无线客户端模式不支持);
  • 客户端列表(无线客户端模式不支持);
  • 静态地址分配
端口转发
  • 虚拟服务器(无线路由模式支持);
  • 特殊应用程序(无线路由模式支持);
  • DMZ主机(无线路由模式支持);
  • UPnP设置(无线路由模式支持)。
安全设置
  • IP与MAC地址绑定防ARP攻击(无线路由模式支持);
  • IP地址过滤(无线路由模式支持);
  • 域名过滤(无线路由模式支持);
  • MAC地址过滤(无线路由模式支持);
系统工具
  • 流量统计;
  • 系统日志;
  • 远程Web管理;
  • 配置文件导入与导出;
  • TFTP软件升级。

包装配件
  • 150M迷你型无线路由器 TL-WR706N;
  • 用户手册
  • 保修卡
使用环境
  • 工作温度:0℃ 到 40℃
  • 存储温度:-40℃ 到 70℃
  • 工作湿度:10% 到 90%RH 不凝结
  • 存储湿度:5% 到 90%RH 不凝结
