• 支持8个业务板(TL-CS10800-24S)，支持负载分担和互相备份
• 支持2个主控单元TL-CS10800-MPUA，支持双机热备和负载均衡，当其中一个主控单元出现故障时，备份的主控单元可迅速接管
• 支持2个交换网板TL-CS10800-SFUA，支持双机热备，当其中一个交换网板出现故障时，备份的交换网板可迅速接管

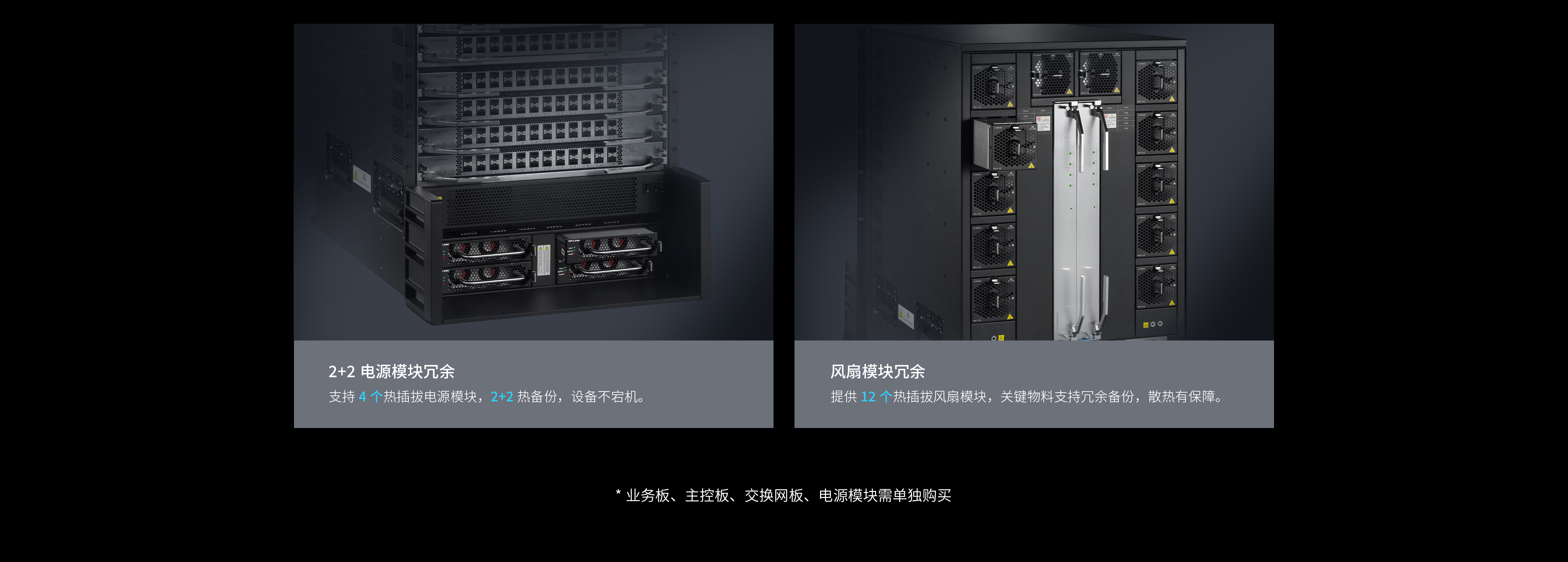

• 支持4个电源模块，支持负载均衡和冗余备份，降低设备宕机与业务中断风险
• 提供12个风扇模块，支持转速自动调节和实时转速显示。关键风扇模块支持冗余备份，提高可靠性，保障机框工作在正常的温度范围内
• 业务板、主控板、交换网板、电源模块和风扇模块均支持热插拔技术，配合一系列的故障检测和判断机制，大大提升设备可靠性
• 支持TP-LINK商用云平台管理，运维简单方便
• 业务板、主控板(TL-CS10800-MPUA)、交换网板（TL-CS10800-SFUA）、电源模块(TL-PSM800C-AC)需单独购买

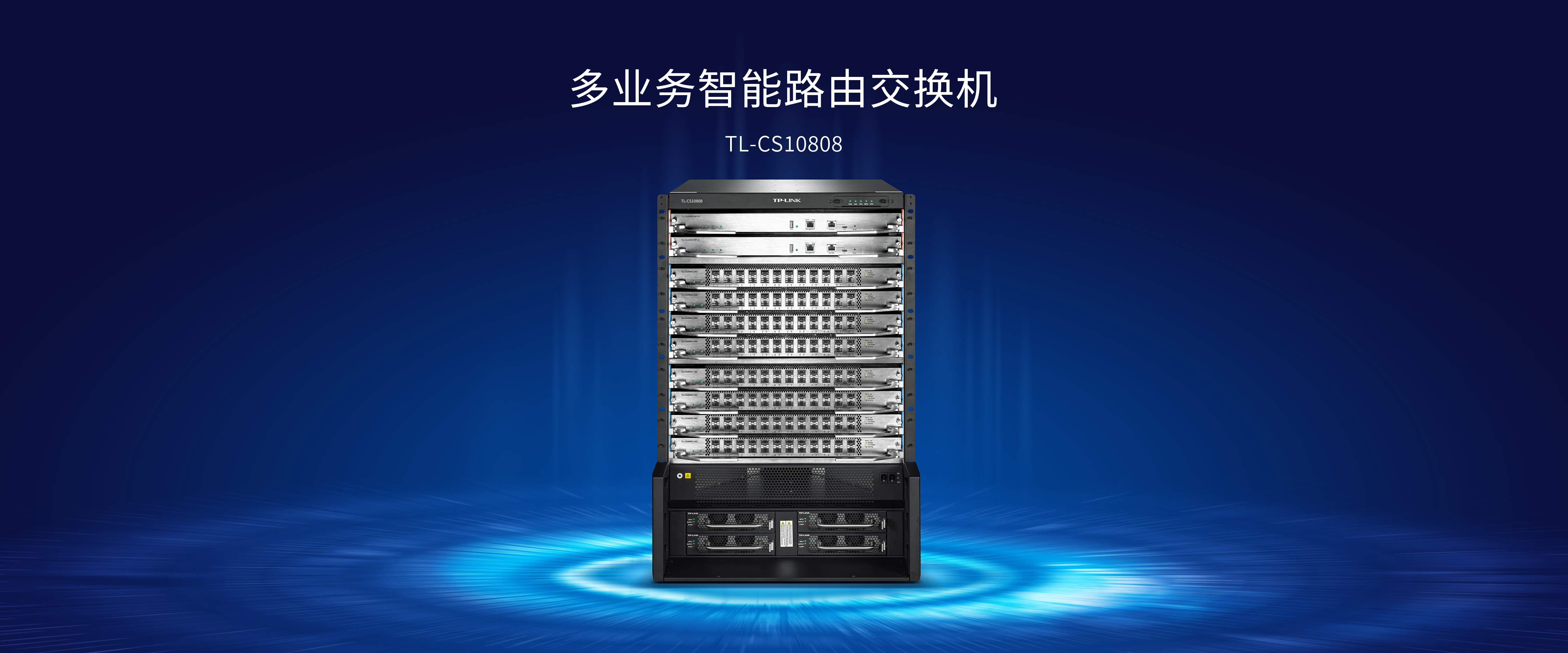

为智慧园区/数据中心打造的
高性能网络核心

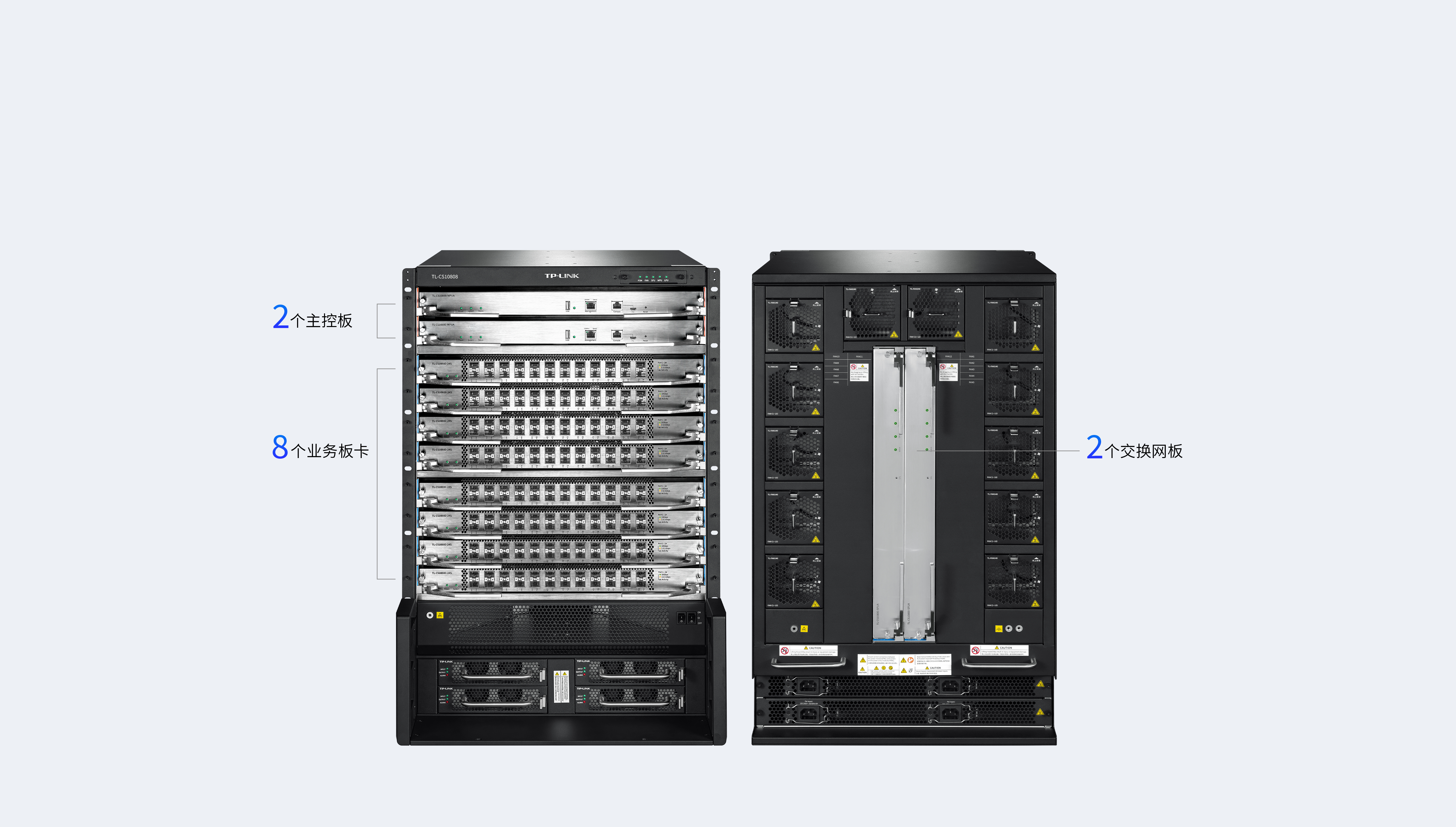

八个业务模块灵活扩展
100GE/40GE/25GE/10GE/GE高密接入

提供8个业务槽位，整机满配最高支持32个100G QSFP28或128个25G SFP28或384个10G SFP+端口。
充分满足高密高速率接入需求。

*业务板、主控板、交换网板需单独购买，规格持续更新中，后续可扩展为更密更高速率端口。

正交CLOS架构设计
数据无阻塞高效传输

采用先进的正交CLOS架构设计，业务板卡和交换网板垂直相嵌，业务数据直达交换网板，大幅减少
传输线长，数据传输低损耗更高效。正交CLOS架构还保证了数据的无阻塞传输，适应新一代
数据中心需求。未来可通过迭代交换网板提速升级，实现向更高速率网络平滑演进。

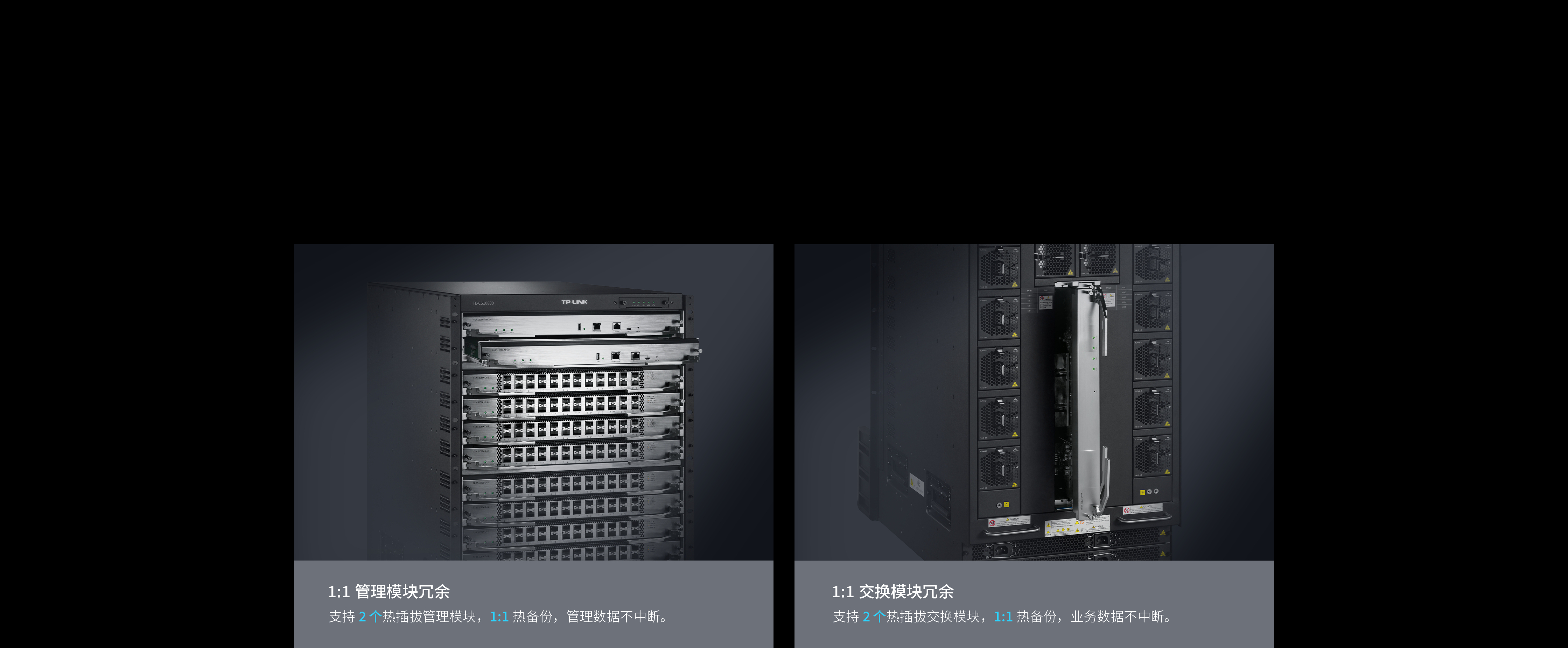

硬件热备高可靠，业务稳定无中断

关键部件全冗余热备，且均支持热插拔，硬件架构达到电信级可靠性要求，
故障快速切换，最大程度保障设备稳定运行，业务不中断。

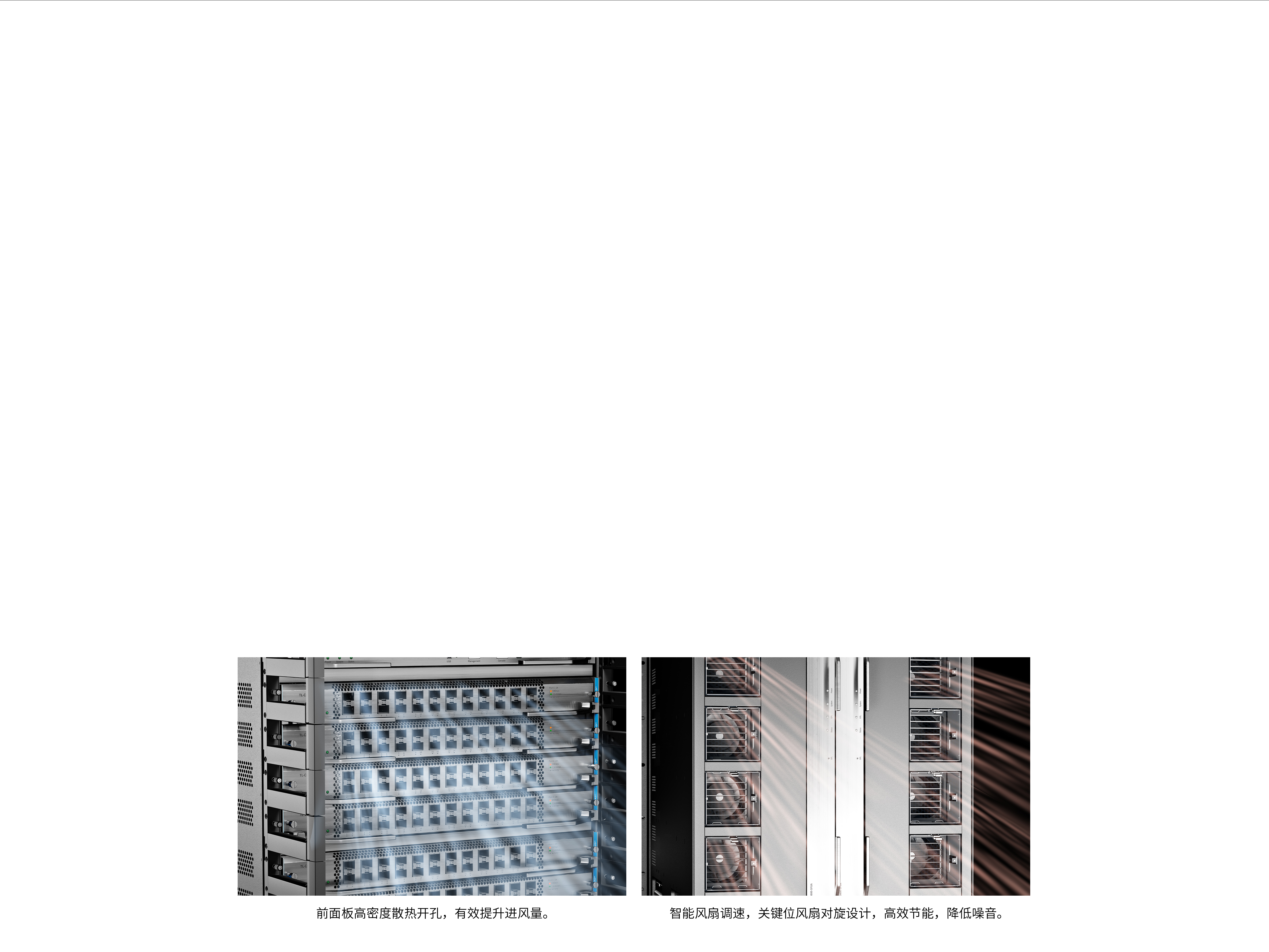

精密的散热设计，增能效，降能耗

整机采用独立三风道设计，立交式分流布局。为业务板卡、交换网板、电源模块提供独立散热通道，
解决了冷热混风问题，提升散热效率，确保设备在高负荷环境下稳定运行。

软件架构高可靠，提升系统稳定性

通过控制平面和转发平面解耦，实现故障隔离、冗余热备，提升系统稳定性。
控制面主备冗余设计，主备数据实时同步。主备倒换时可以无缝接管转发面，业务不
中断。转发面主备冗余设计， 交换网板热插拔不断流。支持1MPU+2SFU、2MPU+2SFU、
1MPU+1SFU、2MPU+1SFU多种组合方式，可根据实际场景灵活选择，扩展性佳。

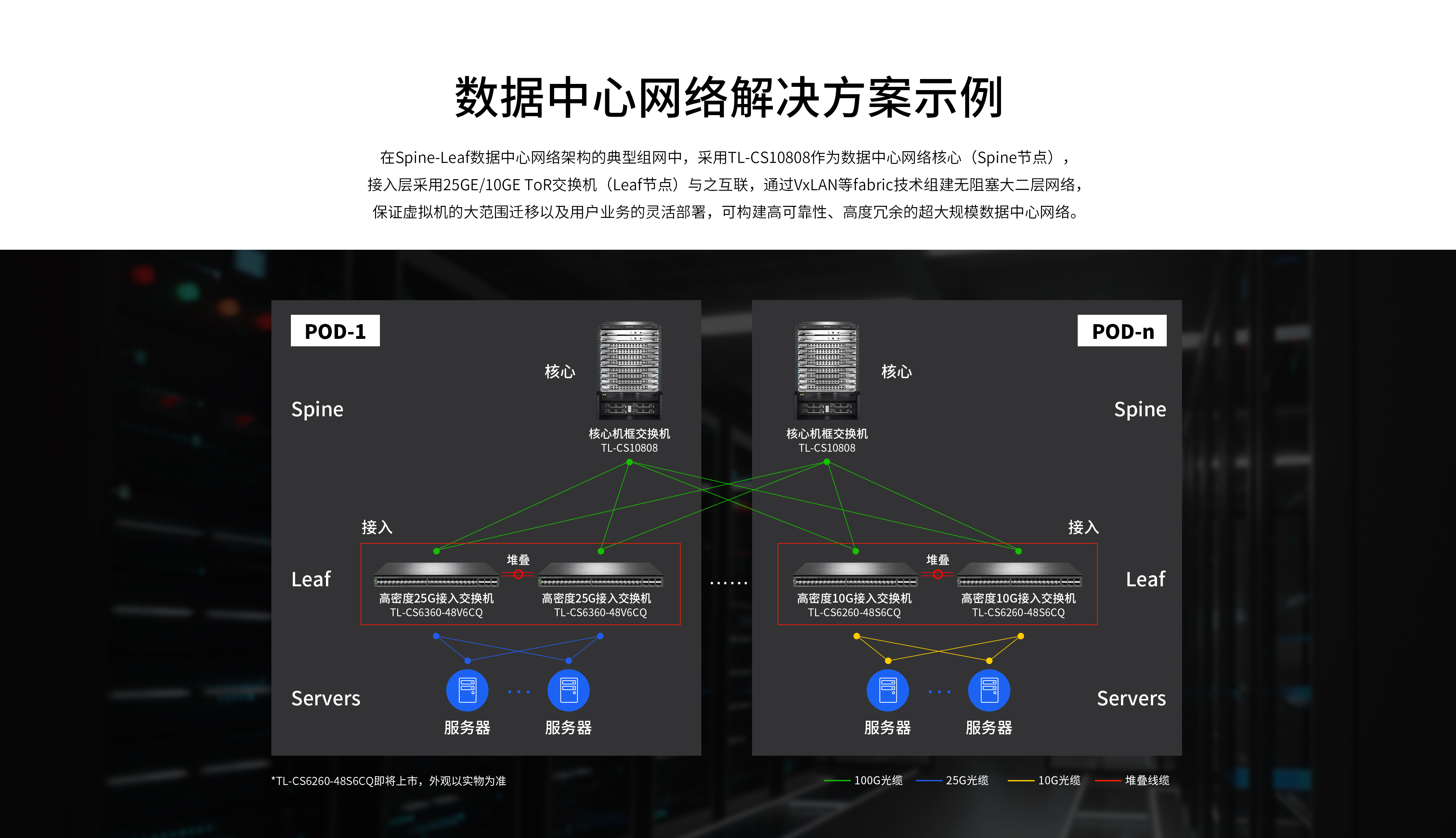

数据中心业务特性
胜任灵活、高扩展网络

VxLAN技术通过构建虚拟二层网络，在IP网络
创建虚拟隧道，实现跨区域、跨数据中心的
数据迁移，灵活调配资源。解决了传统二层网络
VLAN资源不足问题，支持更大规模租户
数量，同时提供隔离海量租户的能力。

支持IPv4/IPv6双协议栈，支持多种
隧道技术，支持IPv6静态路由、RIPng、
OSPFv3、BGP+、IPv6 IS-IS。
支持IPv6独立组网和IPv4/IPv6混合组网，
满足网络由IPv4向IPv6平滑升级需求。

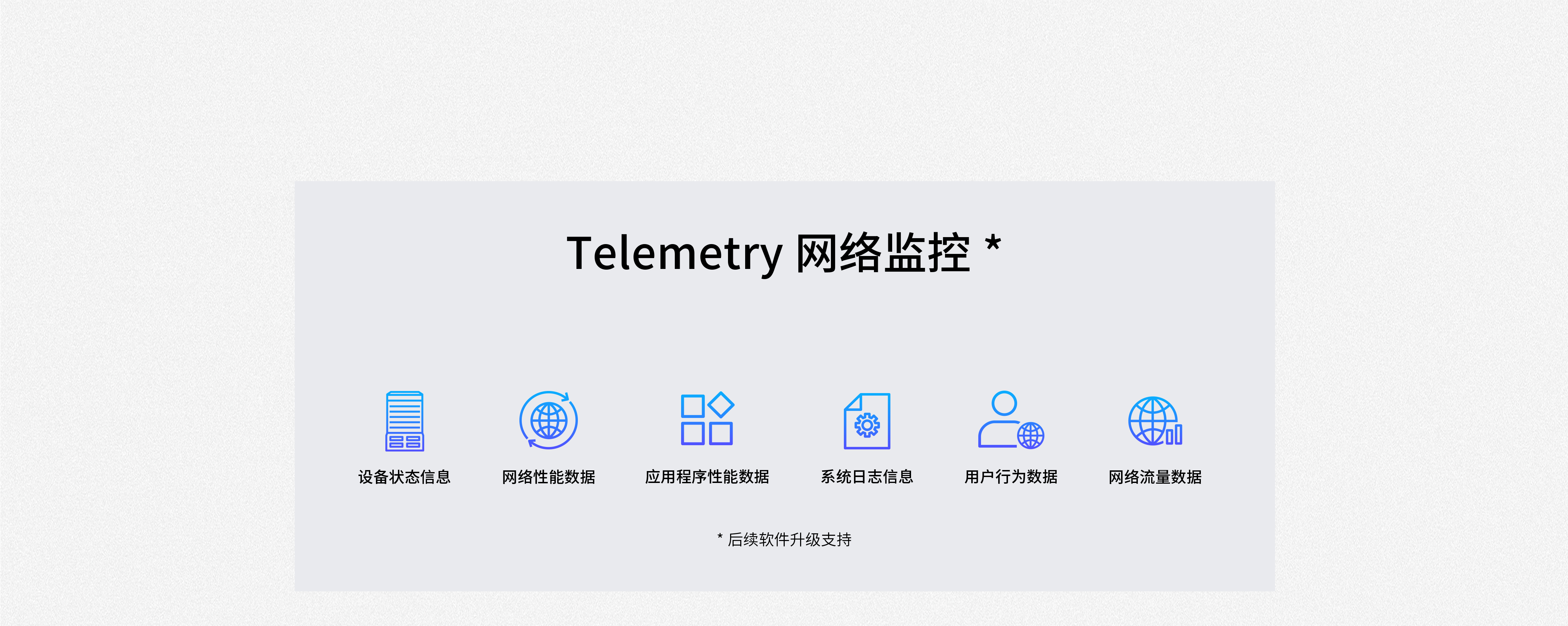

全方位数据采集，全场景高效运维

应对数据中心场景的复杂网络运维需求，Telemetry技术可实现远程、实时、精确的数据采集，让运维
人员更准确地了解设备和网络实际状况，获取丰富的运维数据，为系统的健康度评估和性能优化提供强大支撑。

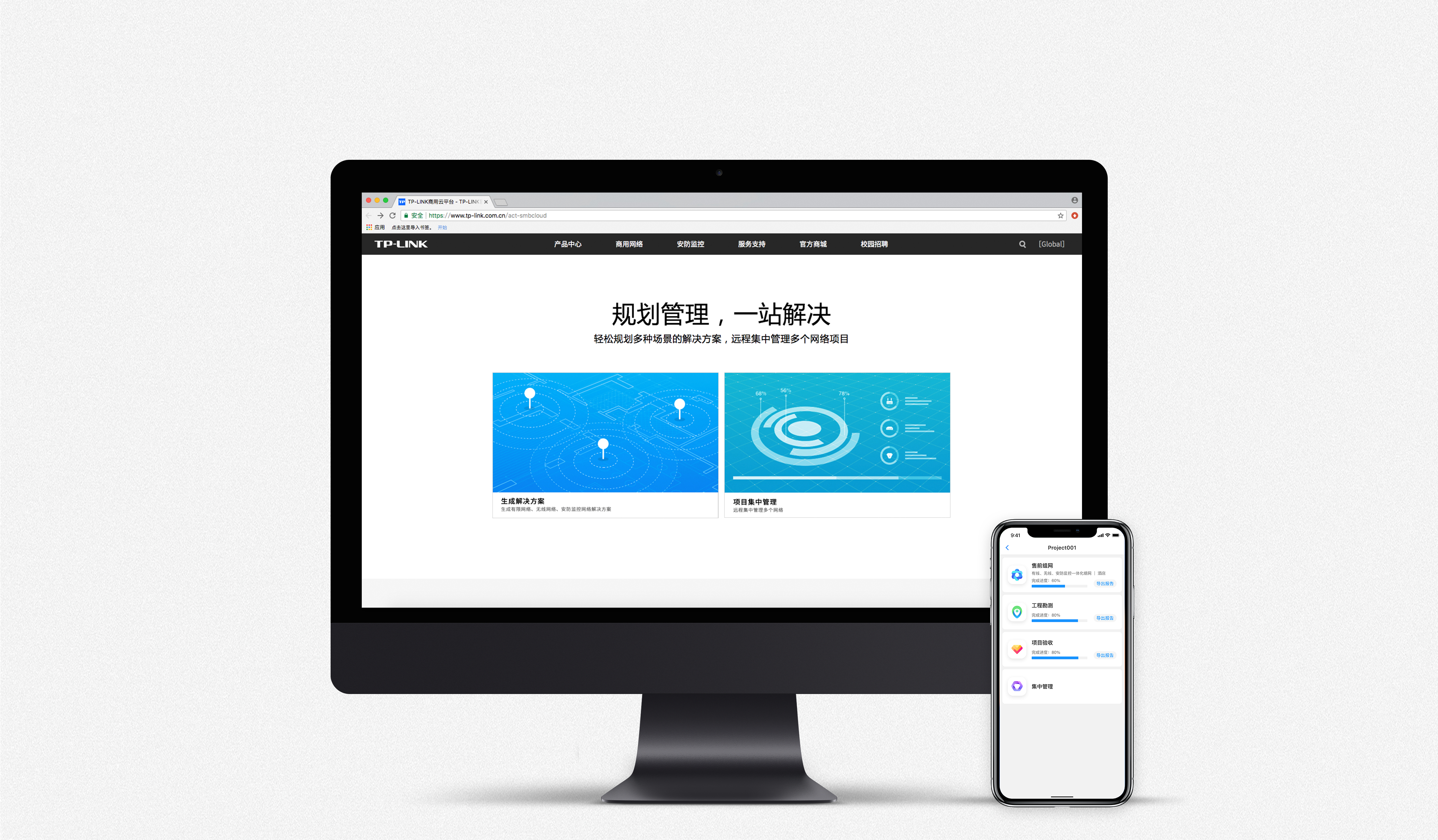

多项目远程管理

应对集中统一管理TP-LINK安防、网络等多个项目，或远程管理设备的需求，支持接入
TP-LINK商用云平台、TUMS图门系统管理，运维高效便捷。

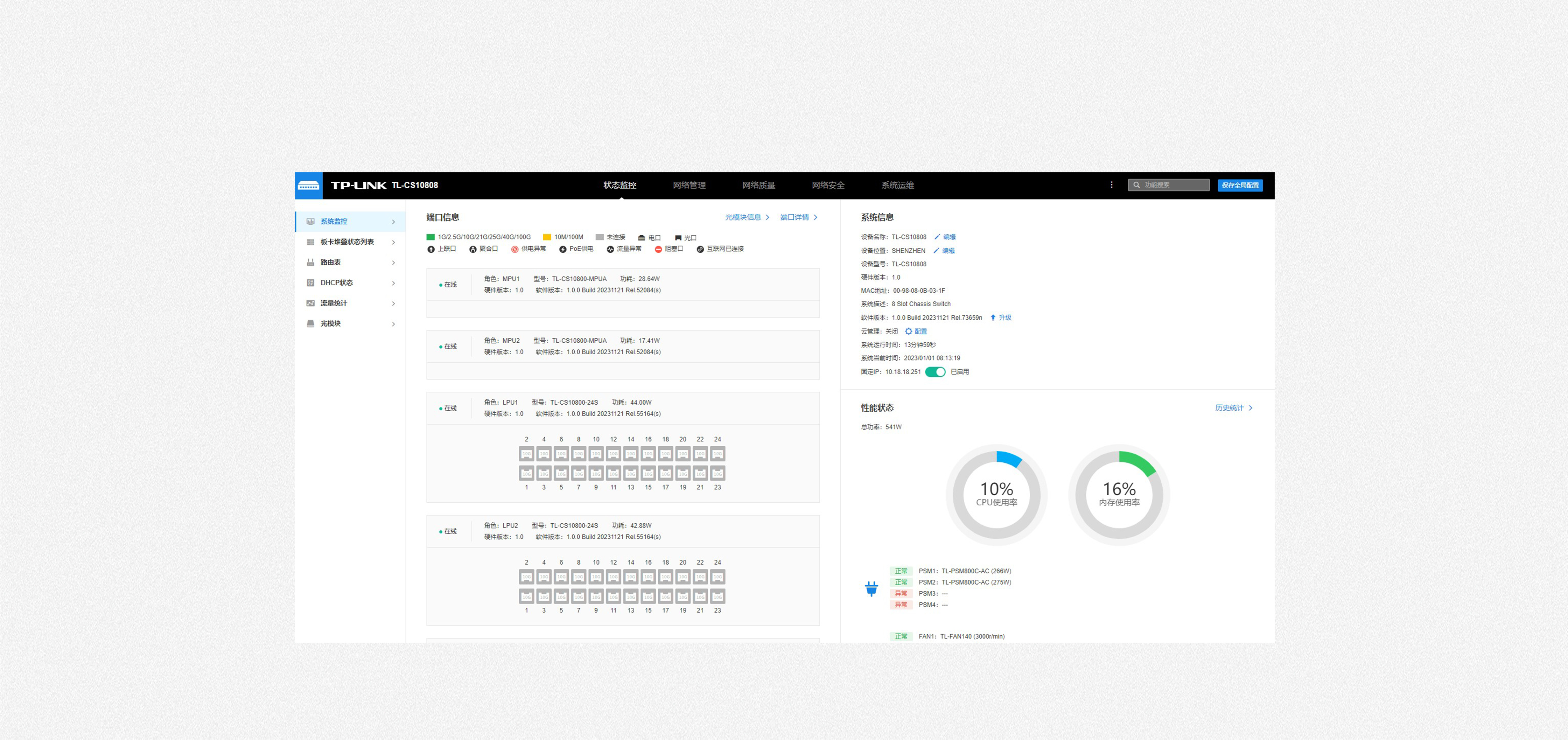

本地Web管理

应对本地运维场景，提供本地Web管理能力。全面直观展示设备信息和常用参数，
可视化呈现整机运行状态，操作简单便捷。

完善的安全防护机制，完备可靠
