双频传输更高速，360°全向
覆盖满足多种场合需求

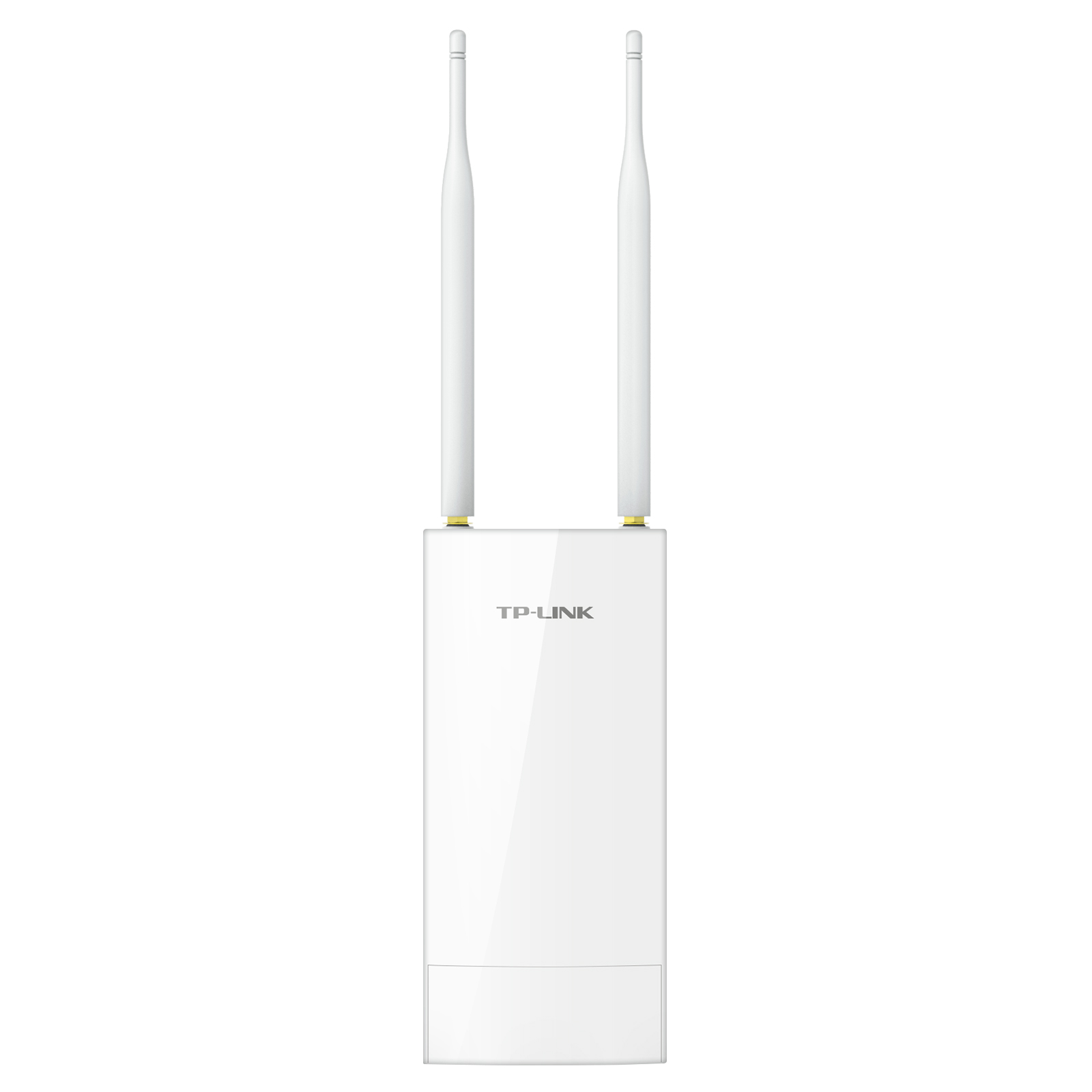

TL-AP1201GP易展版采用2x2 MIMO架构，支持
5GHz 867Mbps/2.4GHz 400Mbps无线传输。

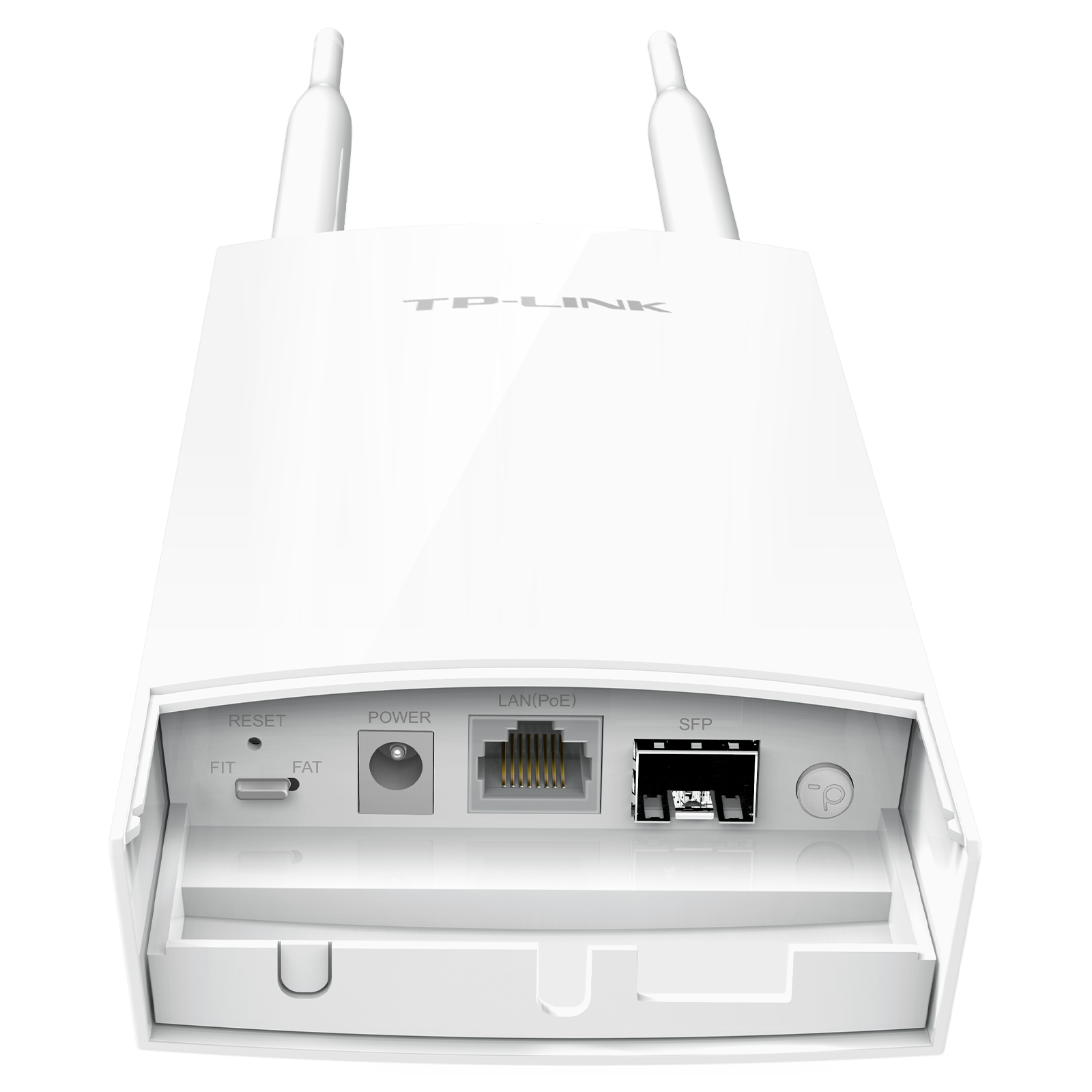

千兆端口，网速更快，上网更流畅

TL-AP1201GP易展版采用千兆端口设计，相比百兆端口速率大幅提升，
使得有线端口不再成为无线传输的瓶颈，网速更快，上网更流畅。

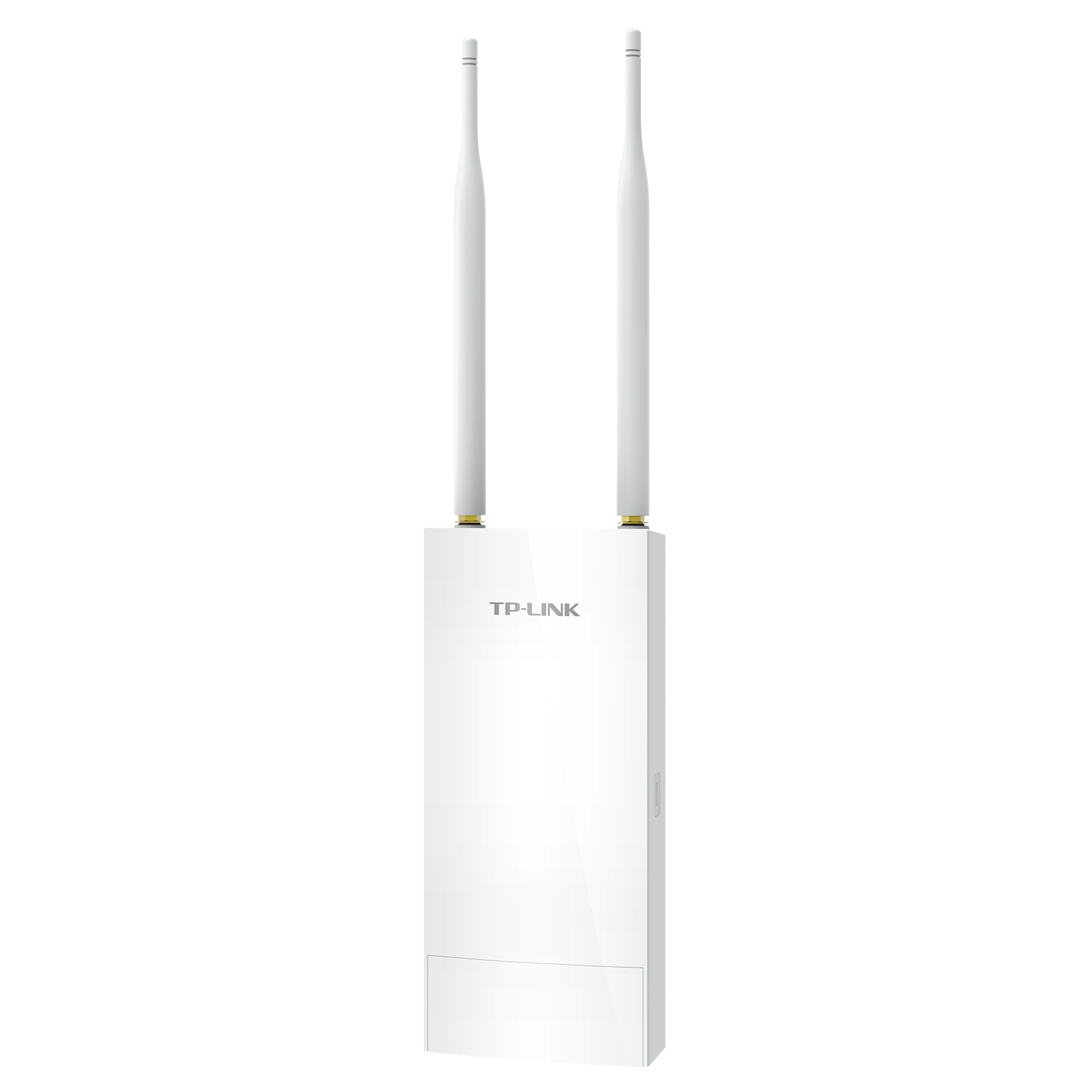

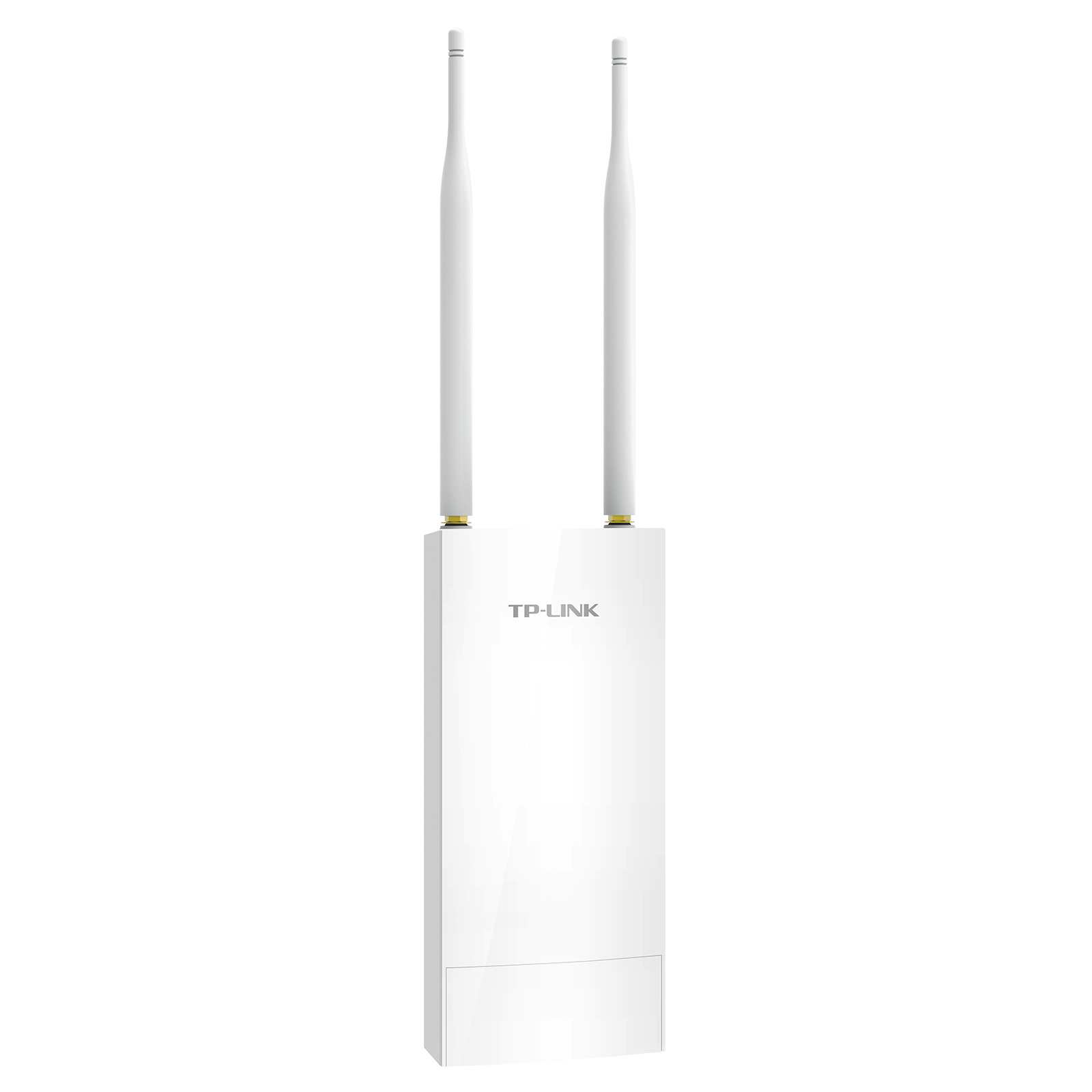

专业室外壳体设计，适应各种恶劣环境

TL-AP1201GP易展版采用ASA室外工程塑料，提供IP65级防尘、防水能力，
在低至-30°C高至65°C的极端环境中也能正常工作，无惧风吹、日晒、雨雪。

“易展”AP是什么？

传统的无线AP组网，设备众多，且需要专业人员施工，费时、费力、费钱。
TP-LINK“易展”系列AP产品颠覆传统AP复杂的布线方式，通过TP-LINK Mesh
技术，无需布线，可实现最多8台“易展”AP一键无线互联。仅需简单设置单台
AP网络配置，即可自动同步到所有AP，让AP组网、管理更加省时、省力、省钱。

易展AP的无线Mesh组网模式，作为传统有线组网的扩展和补充，推荐用于终端
密度不高的场所，优势在于免布线，便捷且成本低，对于带机量要求较高的高密
度场景，建议采用传统有线组网方式。

此外，易展AP在传统AP基础上新增路由功能，在一些中小型网络中，可以省去
单独的路由器设备，实现极简组网。

如何辨别“易展”AP

产品型号中有“易展”，或设备上有“易展”按键
的AP产品就是易展AP。

如何使用“易展”AP

AP组网，仅需4步：

如何添加新的易展AP到原有网络：

分别按下新易展AP，和原有网络中任意一台易展AP上的易展按键，即可添加新的易展AP到
原有网络，一键同步，无需配置。
或者通过商云APP、访问设备Web页面，也可一键发现新易展AP，授权允许接入。

手机通过商云APP（下载二维码）连接到任意一台易展AP，或直接访问某台易展AP的Web页面。
简单配置AP的无线参数（如需使用AP路由功能，可一并配置）。
按下已配置的易展AP上的易展按键，再按下其他易展AP的易展按键，配置自动同步到其他AP。
将所有AP安装到安装点，易展AP之间将自动组网。

典型使用场景

小型网络

小型网络组网：

中型网络

如中型景区，可以分成多个Mesh单元组网

中型网络组网：

首先根据设备规划情况，将AP分为几组（例如图中分为三组），并且每组中任选一个AP，通过网线与TP-LINK
无线控制器（以下简称AC）连接。
然后登陆AC的web管理页，对AP的无线参数及射频参数进行配置。
配置好后，按下该AP的易展按键，再按下同组中其他AP的易展按键，配置自动同步，组成一个MESH单元，
也可通过AC管理页面，批量发现和添加易展设备。
按照同样的方法，配置其他组AP。
将所有AP安装到规划地点，易展AP之间将自动组网。

中型网络AP组网，仅需5步

自动选择信道，网络流畅稳定

根据AP所处环境的无线信道使用情况，自动选择适宜信道，避免同频干扰，保证无线稳定。

功率线性可调，降低AP间干扰

可根据实际环境调整AP发射功率。人流密集时为满足大量无线客户端接入，需部署较多的AP，AP密度
较大，相互间可能存在干扰，降低AP发射功率，可减少AP间相互干扰，提高无线稳定性。

智能剔除弱信号设备
有效提升无线质量

TL-AP1201GP易展版可以设置弱信号强度
阈值，智能识别并禁止、踢除信号强度低
于该阈值的设备。不让弱信号设备拖累网
效率，提升整个无线网络的漫游质量。

独立硬件保护电路
设备异常时自动恢复

内置独立硬件保护电路，
当TL-AP1201GP易展版工作异常时，
无需人工干预即可自动重启，
保证Wi-Fi信号稳定覆盖。

频谱导航（5G优先），
保障网络性能

智能分配客户端连接的频段，引导双频无线客
户端优先关联到5GHz射频上，使2.4GHz和
5GHz两个频段负载更均衡，避免无线终端扎
堆2.4GHz信道造成网络拥塞，从而提高整个
无线网络的性能。

抱杆/壁挂安装，灵活简便

既可壁挂安装，又可抱杆安装，可根据需求，灵活选择安装方式。

支持Passive PoE网线供电，施工更方便

采用Passive PoE网线供电，供电传输距离可达100米，解决室外环境中电源接入困难的问题，可根据
需求灵活布点。 *供电距离仅供参考，请以实际情况为准

可设多个SSID，支持
中文SSID

可设置7个SSID（无线网络名称），为
不同权限的顾客设置不同的SSID，也可
实现双编码中文SSID，让顾客第一时间
找到你的Wi-Fi。

胖瘦一体，不同规模的
无线网络都可高效管理

胖AP模式下无需搭配AC使用，适合小面积
无线覆盖，无线组网成本低。瘦AP(FIT AP)
模式下通过AC统一管理所有AP，适合大面
积无线覆盖，无线管理难度小。
